Wolf Induction s ICBCT30I User Manual
Page 80
457 mm
min.
914 mm
BODEN ZU
ARBEITSPLATTE
ARBEITSPLATTE
ZU BRENNBAREN
MATERIALIEN
762 mm
min.
762 mm BACKOFENÖFFNUNG
114 mm
254 mm
89 mm
E
SIEHE
ARBEITSPLATTEN-
AUSSCHNITT UNTEN
721 mm
AUSSCHNITTBREITE
ARBEITSPLATTENAUSSCHNITT
AUSSPARUNG FÜR BÜNDIGE INSTALLATION
VORNE
492 mm
AUSSCHNITT-
TIEFE
62 mm
min.
537 mm
AUSSPARUNG
FÜR BÜNDIGE
INSTALLATION
40 mm
51 mm
ZU
BRENNBAREN MAT
*
51 mm
ZU
BRENNBAREN MAT
*
51
mm*
SEITEN-
SCHRANK
330 mm
max.
*Mindestfreiraum vom Kochfeldausschnitt zu brennbaren Materialien bis zu 457 mm über Arbeitsplatte.
HINWEIS: Die Position der Stromversorgung gilt nur für Installationen mit einem Einbaubackofen.
8 mm
22
mm
max.
ARBEITS-
PLATTENPROFIL
33 mm
RADIUS
11 mm
RADIUS
765 mm
AUSSPARUNG FÜR
BÜNDIGE INSTALLATION
533 mm
GESAMT-
TIEFE
762 mm
GESAMTBREITE
98 mm
76 mm
KLEMMENKASTEN
80
I N D U K T I O N S K O C H F E L D E R
VO N WO L F

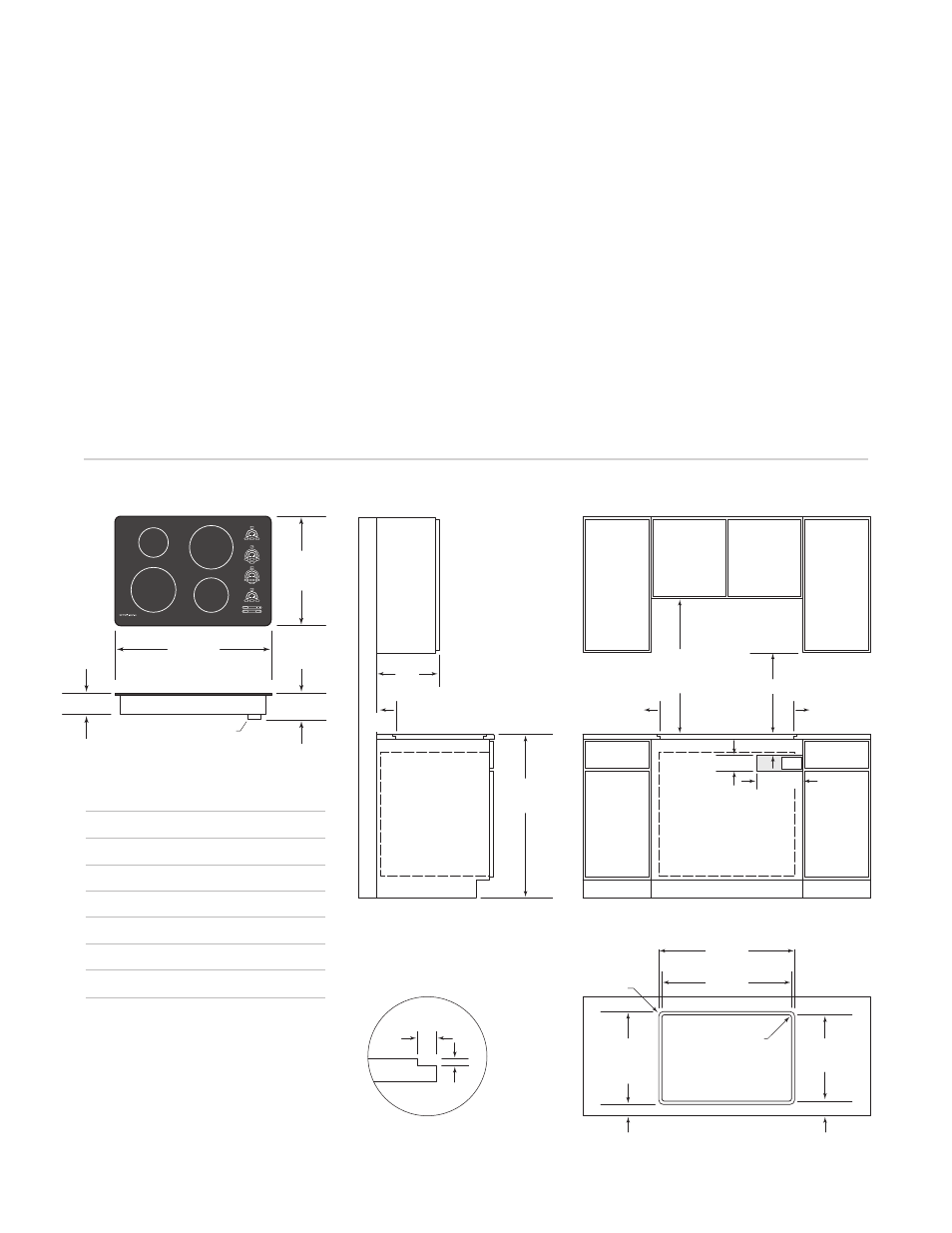

Gesamtabmessungen
M O D E L L I C B C T 3 0 I U
O H N E R A H M E N
Die nachstehenden Abbildungen enthalten die
Installationsspezifikationen für das Modell
ICBCT30IU.
Zur leichteren Installation von Modell ICBCT30IU
werden 838 mm breite Schränke empfohlen.
Ein 762-mm-Einbaueinzelbackofen von Wolf kann
nicht unter Modell ICBCT30IU installiert werden.
Sollten Sie für diese Installation keine Schränke
mit einer Tiefe von mehr als 610 mm verwenden,
wird empfohlen, die Stromversorgung im Unter-
schrank rechts vom Backofen unterzubringen.
Weitere Spezifikationen entnehmen Sie den
Installationsanweisungen, die im Lieferumfang
des Einbaubackofens enthalten sind.
Wenn Modell ICBCT30IU über Schränken instal-
liert wird, ist die Platzierung der Elektroversor-
gung nicht kritisch. Das Gerät ist so zu instal-
lieren, dass es nach der Installation vom Strom-
netz getrennt werden kann.
Installationsoptionen für das Modell ICBCT30IU
finden Sie unter „Installationen ohne Rahmen“
auf Seite 82-83.
WICHTIGER HINWEIS: Bei bündigen Montage-
ausführungen wird empfohlen, das Kochfeldglas
zu messen, bevor die Arbeitsplatte zugeschnitten
wird, um eine korrekte Passung zu gewährleisten.
Die Vorlage und das Kochfeld weichen u. U.
geringfügig voneinander ab.
M O D E L L I C B C T 3 0 I U
Gesamtbreite
762 mm
Gesamthöhe
76 mm
Gesamttiefe
533 mm
Mindestschranktiefe
578 mm
Lichte Mindesthöhe*
98 mm
Ausschnittbreite
721 mm
Ausschnitttiefe
492 mm
I N S TA L L AT I O N S S P E Z I F I K AT I O N E N – M O D E L L I C B C T 3 0 I U
*Zwischen Arbeitsplatte und allen brennbaren
Flächen direkt unter dem Kochfeld ist ein
Höhenfreiraum von mindestens 165 mm
erforderlich.
Detaillierte Abmessungen der Klemmen-
leiste entnehmen Sie der Abbildung auf
Seite 75.
Abmessungen können bis zu ± 3 mm
abweichen.
