44

P L A Q U E S   D E   C U I S S O N   I N D U C T I O N

WO L F

M O D È L E   I C B C T 3 6 I / S

AV E C C A D R E

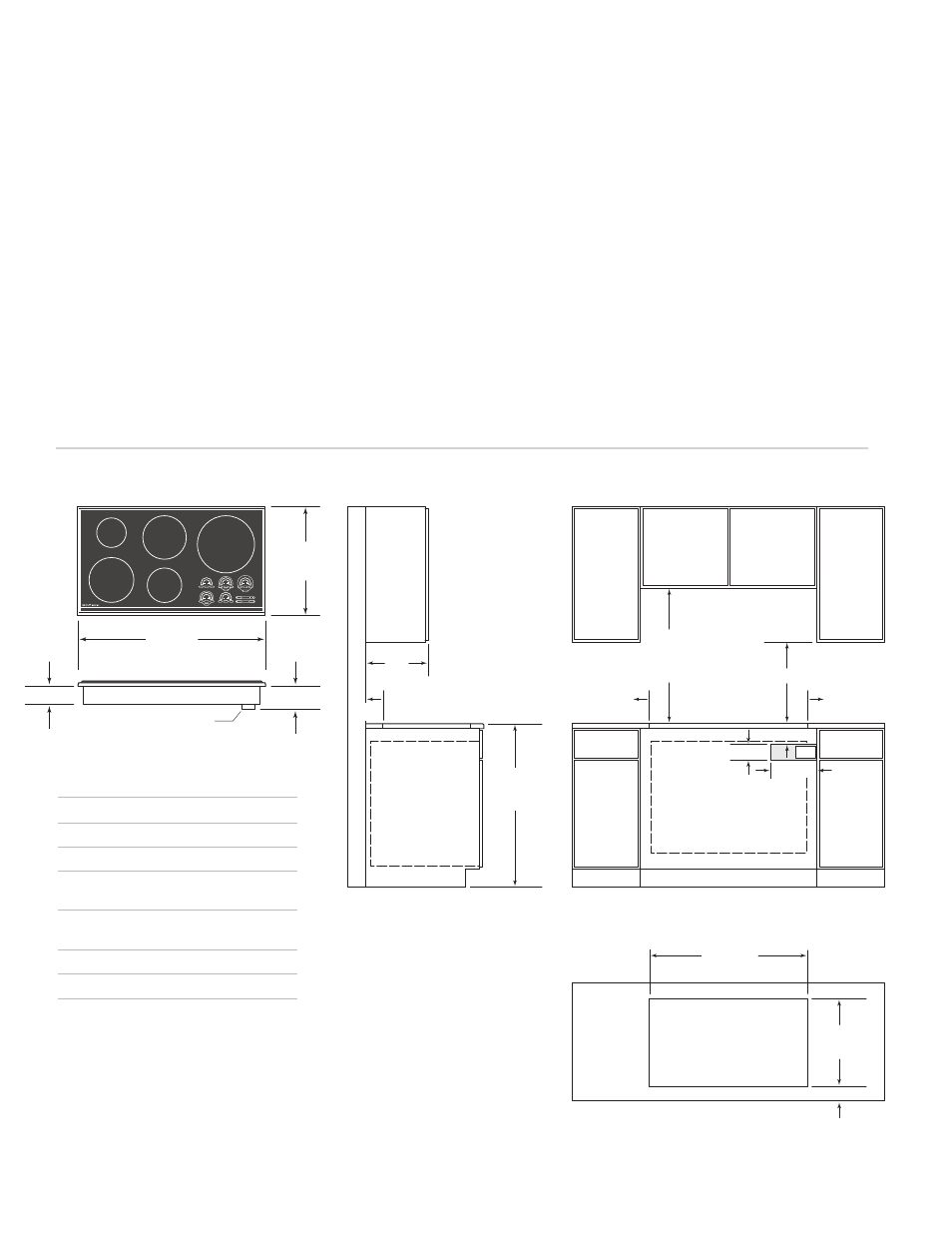

Les illustrations ci-dessous fournissent les
spécifications d’installation du modèle
ICBCT36I/S.

Pour faciliter l’installation du modèle ICBCT36I/S,
nous vous recommandons d’utiliser des éléments
de cuisine d’une largeur de 991 mm.

Sauf si vous utilisez des éléments de cuisine
d’une profondeur supérieure à 610 mm,
lorsqu’un four encastrable simple Wolf de 762
mm ou 914 mm est installé sous le modèle
ICBCT36I/S, il est recommandé de placer
l’alimentation électrique dans l’élément
de cuisine inférieur, à droite du four.

Reportez-vous aux instructions d’installation
fournies avec le four encastrable pour obtenir
des spécifications supplémentaires.

Si le modèle ICBCT36I/S est installé au-dessus
des éléments de cuisine, l’emplacement de
l’alimentation électrique n’est pas important.
L’appareil doit être installé de façon à pouvoir
débrancher l’appareil de l’alimentation
principale une fois installé.

457 mm

min.

914 mm

DU SOL

AU PLAN

DE TRAVAIL

762 mm

min.

DU PLAN DE

TRAVAIL AUX

MATÉRIAUX

COMBUSTIBLES

914 mm OUVERTURE DU FOUR

114 mm

254 mm

89 mm

E

VOIR LA DÉCOUPE

DU PLAN DE

TRAVAIL CI-DESSOUS

873 mm

LARGEUR DE LA DÉCOUPE

DÉCOUPE DU PLAN DE TRAVAIL

AVANT

489 mm

PROFONDEUR

DE LA DÉCOUPE

64 mm

min.

51 mm

AUX

MATÉRIAUX

COMBUSTIBLES

*

51 mm

AUX

MATÉRIAUX

COMBUSTIBLES

*

51

mm*

ÉLÉMENT

DE CUISINE

LATÉRAL

330 mm

max.

*Dégagement minimum de la découpe de la plaque de cuisson aux matériaux combustibles : jusqu’à 457 mm au-dessus du plan de travail.

REMARQUE : L'emplacement de l'alimentation en électricité ne s'applique qu'aux installations avec four encastré.

Dimensions hors tout

533 mm

PROFONDEUR

HORS TOUT

914 mm

LARGEUR HORS TOUT

BOÎTE DE BORNES

64 mm

96 mm

M O D È L E I C B C T 3 6 I / S

Largeur hors tout

914 mm

Hauteur hors tout

64 mm

Profondeur hors tout

533 mm

Profondeur minimale
de l’élément de cuisine

578 mm

Dégagement minimal
en hauteur *

96 mm

Largeur de la découpe

873 mm

Profondeur de la découpe

489 mm

S P É C I F I C AT I O N S D ’ I N S TA L L AT I O N – M O D È L E I C B C T 3 6 I / S

* Un dégagement en hauteur de 152 mm

minimum est requis entre le plan de travail
et toute surface combustible se trouvant
directement au-dessous de la plaque de
cuisson.

Pour de plus amples renseignements sur

les dimensions du bloc de branchement,
reportez-vous à la page 41.

Les dimensions peuvent varier de ± 3 mm.
