Wolf Induction s ICBCT30I - Manual (Page 43)

457 mm min.
914 mm
DU SOL
AU PLAN
DE TRAVAIL
762 mm min.
DU PLAN DE
TRAVAIL AUX
MATÉRIAUX
COMBUSTIBLES
762 mm OUVERTURE DU FOUR
114 mm
254 mm
89 mm E
VOIR LA DÉCOUPE
DU PLAN DE
TRAVAIL CI-DESSOUS
51 mm AUX
MATÉRIAUX
COMBUSTIBLES *
51 mm AUX
MATÉRIAUX
COMBUSTIBLES *
51
mm*
ÉLÉMENT
DE CUISINE
LATÉRAL
330 mm
max.
721 mm
LARGEUR DE LA DÉCOUPE
DÉCOUPE DU PLAN DE TRAVAIL
AVANT
489 mm
PROFONDEUR
DE LA DÉCOUPE
64 mm min.
*Dégagement minimum de la découpe de la plaque de cuisson aux matériaux combustibles : jusqu’à 457 mm au-dessus du plan de travail.
REMARQUE : L'emplacement de l'alimentation en électricité ne s'applique qu'aux installations avec four encastré.
43
Dimensions hors tout
533 mm
PROFONDEUR
HORS TOUT
762 mm
LARGEUR HORS TOUT
BOÎTE DE BORNES
64 mm 96 mm
M O D È L E I C B C T 3 0 I / S AV E C C A D R E

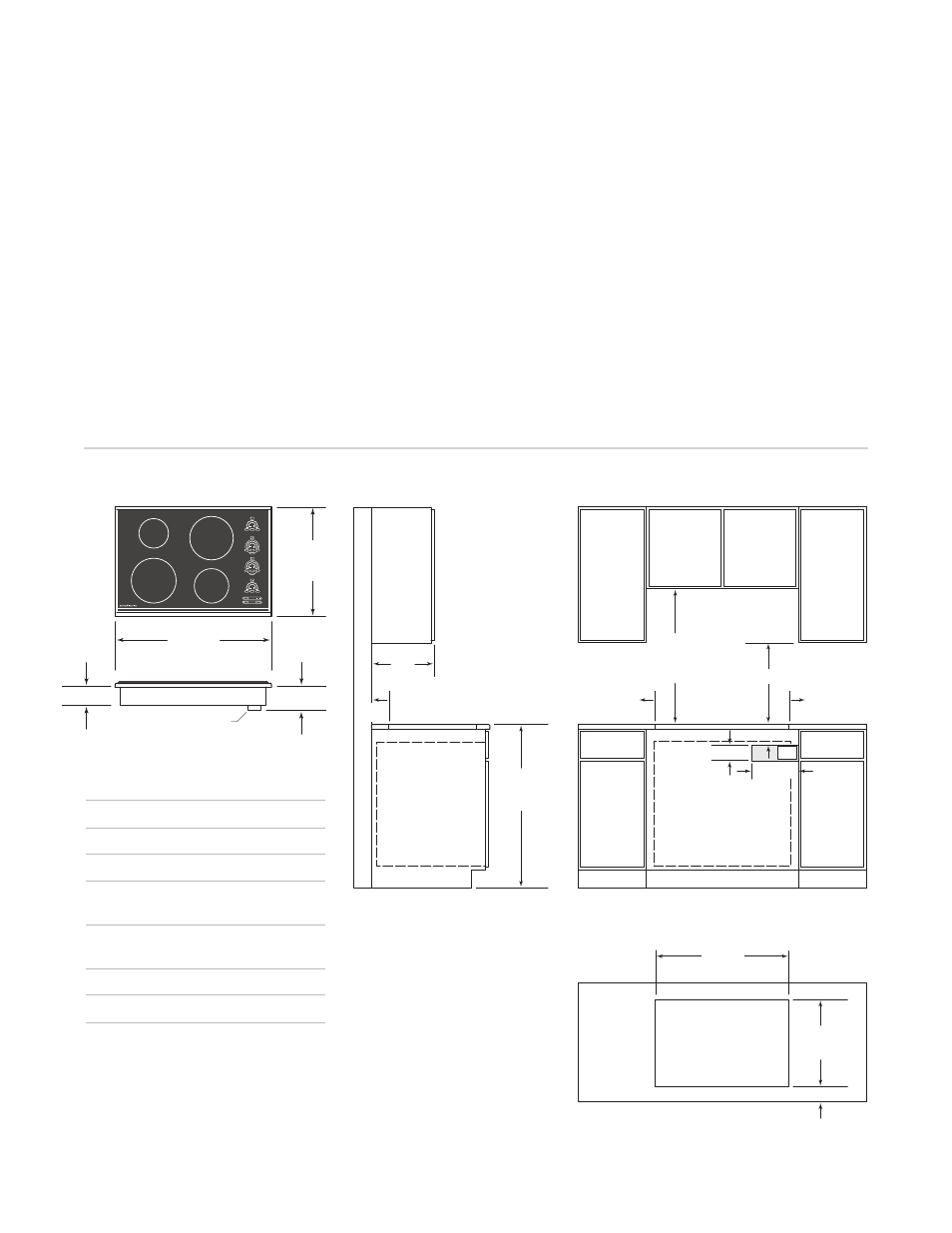

Les illustrations ci-dessous fournissent les
spécifications d’installation du modèle
ICBCT30I/S.
Pour faciliter l’installation du modèle ICBCT30I/S,
nous vous recommandons d’utiliser des éléments
de cuisine d’une largeur de 838 mm.
Sauf si vous utilisez des éléments de cuisine
d’une profondeur supérieure à 610 mm,
lorsqu’un four encastrable simple Wolf de 762
mm ou 914 mm est installé sous le modèle
ICBCT30I/S, il est recommandé de placer
l’alimentation électrique dans l’élément
de cuisine inférieur, à droite du four.
Reportez-vous aux instructions d’installation
fournies avec le four encastrable pour obtenir
des spécifications supplémentaires.
Si le modèle ICBCT30I/S est installé au-dessus
des éléments de cuisine, l’emplacement de
l’alimentation électrique n’est pas important.
L’appareil doit être installé de façon à pouvoir
débrancher l’appareil de l’alimentation
principale une fois installé.
M O D È L E I C B C T 3 0 I / S
Largeur hors tout 762 mm
Hauteur hors tout 64 mm
Profondeur hors tout 533 mm
Profondeur minimale
de l’élément de cuisine 578 mm
Dégagement minimal
en hauteur * 96 mm
Largeur de la découpe 721 mm
Profondeur de la découpe 489 mm
S P É C I F I C AT I O N S D ’ I N S TA L L AT I O N – M O D È L E I C B C T 3 0 I / S
* Un dégagement en hauteur de 152 mm
minimum est requis entre le plan de travail
et toute surface combustible se trouvant
directement au-dessous de la plaque de
cuisson.
Pour de plus amples renseignements sur
les dimensions du bloc de branchement,
reportez-vous à la page 41.
Les dimensions peuvent varier de ± 3 mm.
I N S T R U C T I O N S D ’ I N S TA L L AT I O N
