59
DAL PAVIMENTO
AL PIANO DI
LAVORO
914 mm
762 mm min
AL PIANO DI LAVORO
A MATERIALI COMBUSTIBILI
VEDERE IL VANO
INCASSO DEL
RIPIANO DI CUI SOTTO
340 mm
LARGHEZZA
VANO INCASSO
VANO DI INCASSO DEL PIANO DI LAVORO
ANTERIORE
489 mm
PROFONDITÀ
VANO INCASSO
64 mm min
A MATERIALE
COMBUSTIBILE
51 mm *
A MATERIALE
COMBUSTIBILE
51 mm*
51
mm*
MOBILE
LATERALE
330 mm
max
*Spazio minimo dal vano incasso del piano di cottura a materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
NOTA: l’applicazione mostrata consente l’installazione di due moduli da 381 mm affiancati.
E
381 mm
381
mm
114 mm
457 mm min
Dimensioni complessive
533 mm
PROFONDITÀ
COMPLESSIVA
381 mm
LARGHEZZA
COMPLESSIVA
64 mm
MORSETTERIA
96 mm
M O D E L L O I C B C T 1 5 I / S
Larghezza complessiva 381 mm
Altezza complessiva 64 mm
Profondità complessiva 533 mm
Profondità minima
del pensile
578 mm
Spazio libero minimo
in altezza*
96 mm
Larghezza vano incasso 340 mm
Profondità vano incasso 489 mm

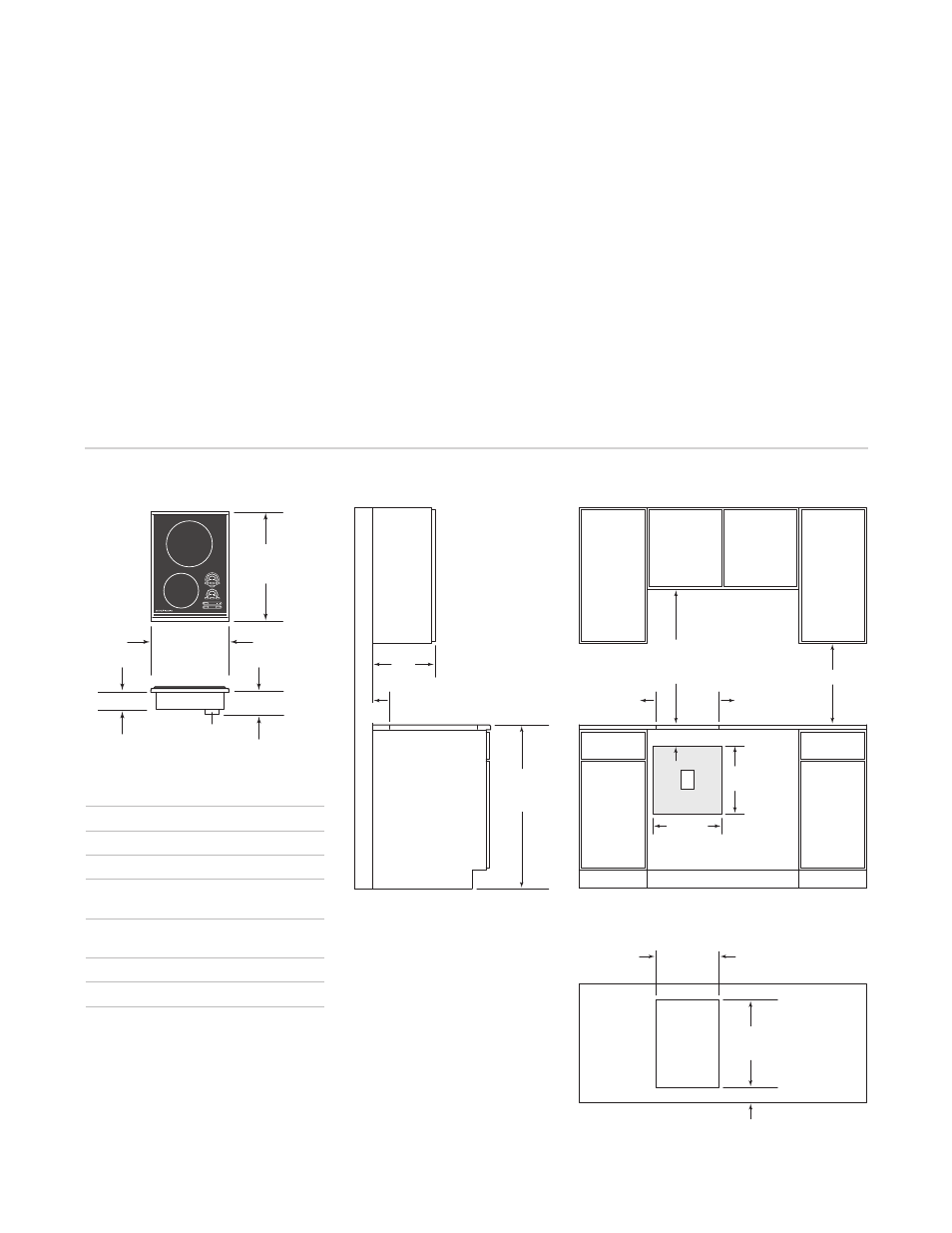

S P E C I F I C H E P E R L ’ I N S TA L L A Z I O N E – M O D E L L O I C B C T 1 5 I / S
M O D E L L O C O N T E L A I O I C B C T 1 5 I / S
L’illustrazione in basso contiene le specifiche per
l’installazione del modello ICBCT15E. Se il modello ICBCT15I/S viene installato sopra
a dei pensili, la posizione dei dispositivi elettrici
non è di importanza fondamentale. L’elettro-
domestico deve essere installato in modo
da poter essere scollegato dai mezzi di
alimentazione dopo l’installazione.
*Tra il piano di lavoro e la superficie
combustibile posta direttamente sotto il
piano di cottura è necessario uno spazio
minimo di 152 mm.
Per le dimensioni dettagliate della
morsettiera, consultare l’illustrazione
a pagina 58.
Le dimensioni potrebbero variare fino
± a 3 mm.
P I A N O D I C OT T U R A A I N D U Z I O N E W O L F
