67
P I A N O D I C OT T U R A A I N D U Z I O N E W O L F
N O TA
I M P O RTA N T E
durante
l’installazione,
prestare inoltre
attenzione a codici
ed ordinanze
locali.
P I A N I D I C O T T U R A A I N D U Z I O N E
D A 3 8 1 m m
Alimentazione richiesta:
Monofase: 220-240V CA; 50 Hz
Trifase: 380-410V CA; 50 Hz
Carico massimo connesso:
Monofase: 3,6 kW
Trifase: 3,6 kW
Totale amperaggio:
Monofase: 16 ampere
Trifase: 16 ampere
P I A N I D I C O T T U R A A I N D U Z I O N E
D A 7 6 2 m m
Alimentazione richiesta:
Monofase: 220-240V CA; 50 Hz
Trifase: 380-410V CA; 50 Hz
Carico massimo connesso:
Monofase: 7,2 kW
Trifase: 3,6 kW
Totale amperaggio:
Monofase: 32 ampere
Trifase: 16 ampere
R E Q U I S I T I E L E T T R I C I
Prima di procedere, controllare che
l’alimentazione sia scollegata dalla
scatola di derivazione.
P I A N I D I C O T T U R A A I N D U Z I O N E
D A 9 1 4 m m
Alimentazione richiesta:
Monofase: 220-240V CA; 50 Hz
Trifase: 380-410V CA; 50 Hz
Carico massimo connesso:
Monofase: 11,2 kW
Trifase: 4 kW
Totale amperaggio:
Monofase: 49 ampere
Trifase: 18 ampere

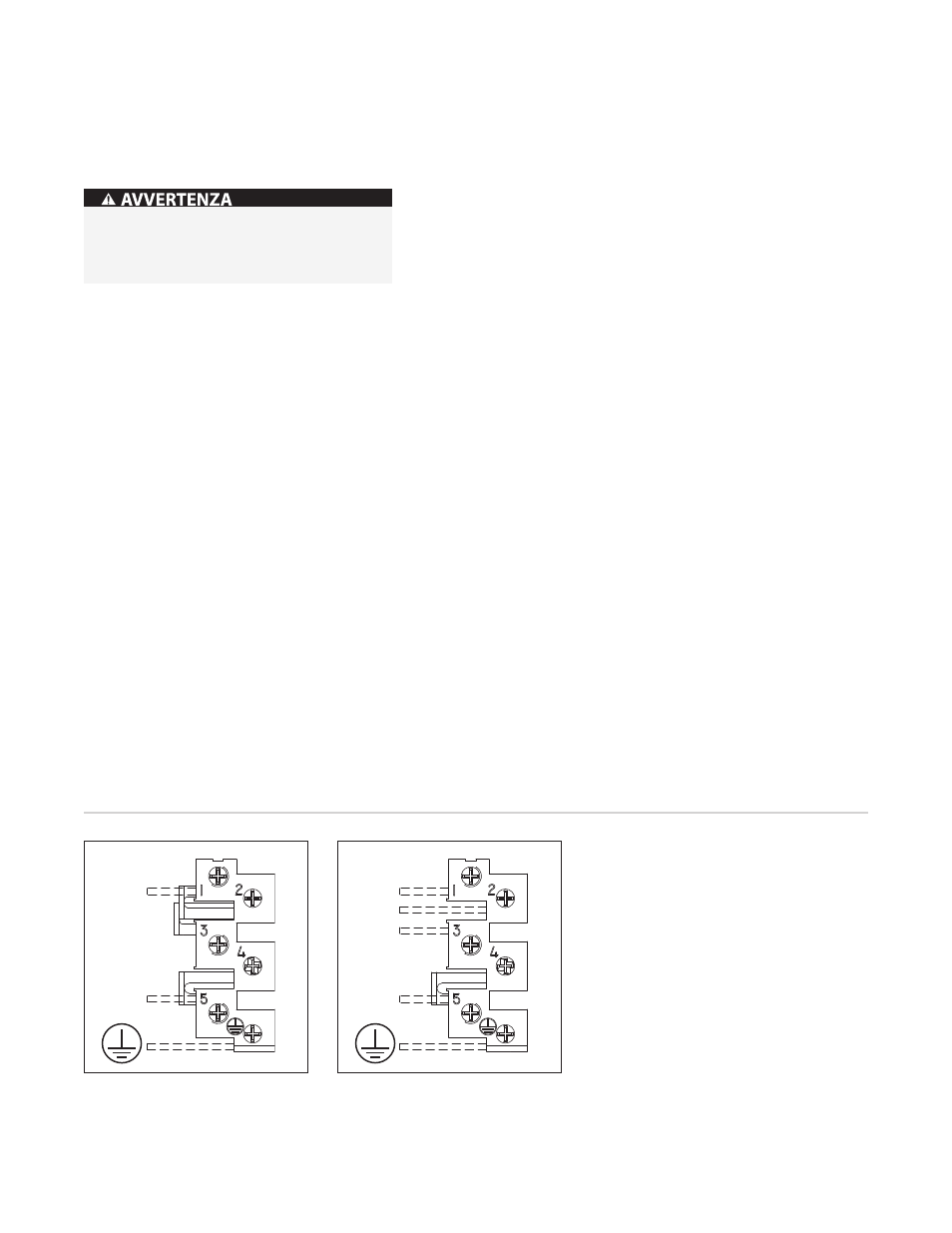

Consultare lo schema elettrico riportante le
connessioni per ciascun filo sulla muffola
terminale sull’unità.
N
L1
Schema di collegamento monofase
N
L1
L2
L3
Schema di collegamento trifase
3N
˜ ˜
