Wolf Induction s ICBCT30I - Manual (Page 30)

30
457 mm mín.
914 mm
DEL SUELO A
LA ENCIMERA
762 mm mín.
ENCIMERA HASTA
LOS MATERIALES
INFLAMABLES
914 mm APERTURA DEL HORNO
114 mm
254 mm
89 mm E
CONSULTAR CORTE DE
LA ENCIMERA A CONT.
873 mm
ANCHO DE CORTE
CORTE DE LA ENCIMERA ENTRANTE DE PARED PARA
INSTALACIÓN EMPOTRABLE
PARTE DELANTERA
492 mm
FONDO DE
CORTE
62 mm mín.
537 mm
ENTRANTE
DE PARED PARA
INSTALACIÓN
EMPOTRABLE
40 mm
51 mm HASTA
LOS MATERIALES
INFLAMABLES *
51 mm HASTA
LOS MATERIALES
INFLAMABLES *
51
mm*
ARMARIO
LATERAL
330 mm
máx.
*Espacio de separación mínimo desde el corte de la superficie de cocción hasta los materiales inflamables hasta un máximo de 457 mm
sobre la encimera.
NOTA: la ubicación de la toma eléctrica solo se aplica a una instalación con horno empotrable.
8 mm
22
mm máx.
PERFIL DE
ENCIMERA
33 mm
RADIO
11 mm RADIO
918 mm
ENTRANTE DE PARED PARA
INSTALACIÓN EMPOTRABLE
533 mm
PROFUNDIDAD
TOTAL
914 mm
ANCHURA TOTAL
98 mm 76 mm
CAJA PARA TERMINAL
I N S T R U C C I O N E S D E I N S TA L A C I Ó N
M O D E LO I C B C T 3 6 I U S I N M A R C O
Las siguientes ilustraciones proporcionan las
especificaciones de instalación del modelo
ICBCT36IU.
Para que la instalación le resulte más sencilla,
cuando instale el modelo ICBCT36IU se
recomienda utilizar armarios de 991 mm.
Se puede instalar un horno integrable sencillo de
914 mm debajo del modelo ICBCT36IU. Para esta
instalación, a menos que vaya a utilizar armarios
con un fondo superior a 610 mm, se recomienda
que la toma eléctrica se coloque en un armario
base situado a la derecha del horno. Consulte las
instrucciones de instalación que se proporcionan
con el horno integrable para obtener más
información.
Si instala el modelo ICBCT36IU encima de los
armarios, la colocación de la toma eléctrica no es
importante. El aparato se instalará de tal forma
que se pueda desconectar de la red después de
su instalación.
Si desea consultar las opciones de instalación del
modelo ICBCT36IU, vaya a la sección Instala-
ciones sin marco en las páginas 31–32.
NOTA IMPORTANTE: En el caso de instalaciones
empotradas, se recomienda medir el cristal de la
placa antes de cortar la encimera para asegurarse
de que encaja de manera correcta. Puede haber
pequeñas variaciones entre la plantilla y la placa.

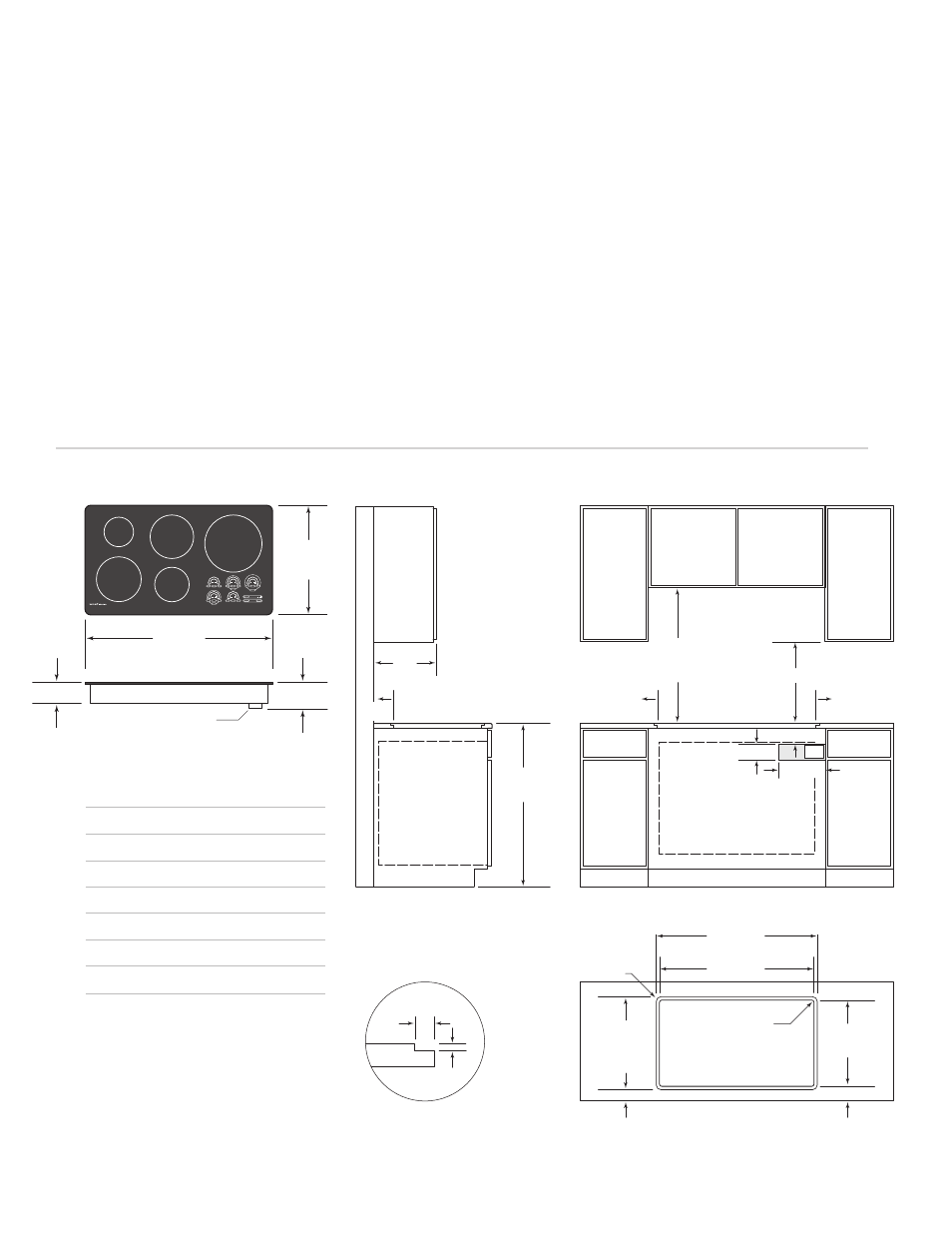

Medidas totales
M O D E L O I C B C T 3 6 I U
Anchura total 914 mm
Altura total 76 mm
Profundidad total 533 mm
Fondo mínimo del armario 578 mm
Espacio mínimo de altura* 98 mm
Ancho del corte 873 mm
Profundidad del corte 492 mm
E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N – M O D E L O I C B C T 3 6 I U
*Se necesita dejar un espacio mínimo de
altura de 165 mm entre la encimera y
cualquier superficie combustible que se
encuentre justo encima de la placa.
Si desea obtener las medidas detalladas
del bloque de terminales, consulte la
ilustración en la página 24.
Las medidas pueden variar ± 3 mm.
