Wolf Induction s ICBCT30I - Manual (Page 29)

29
457 mm mín.
914 mm
DEL SUELO A
LA ENCIMERA
762 mm mín.
ENCIMERA HASTA
LOS MATERIALES
INFLAMABLES
762 mm APERTURA DEL HORNO
114 mm
254 mm
89 mm E
CONSULTAR CORTE DE
LA ENCIMERA A CONT.
721 mm
ANCHO DE CORTE
CORTE DE LA ENCIMERA ENTRANTE DE PARED PARA
INSTALACIÓN EMPOTRABLE
PARTE DELANTERA
492 mm
FONDO DE
CORTE
62 mm mín.
537 mm
ENTRANTE
DE PARED PARA
INSTALACIÓN
EMPOTRABLE
40 mm
51 mm HASTA
LOS MATERIALES
INFLAMABLES *
51 mm HASTA
LOS MATERIALES
INFLAMABLES *
51
mm*
ARMARIO
LATERAL
330 mm
máx.
*Espacio de separación mínimo desde el corte de la superficie de cocción hasta los materiales inflamables hasta un máximo de 457 mm
sobre la encimera.
NOTA: la ubicación de la toma eléctrica solo se aplica a una instalación con horno empotrable.
8 mm
22
mm máx.
PERFIL
DE ENCIMERA
33 mm
RADIO
11 mm RADIO
765 mm
ENTRANTE DE PARED PARA
INSTALACIÓN EMPOTRABLE
533 mm
PROFUNDIDAD
TOTAL
762 mm
ANCHURA TOTAL
98 mm 76 mm
CAJA PARA TERMINAL
P L A C A S D E I N D U C C I Ó N D E W O L F

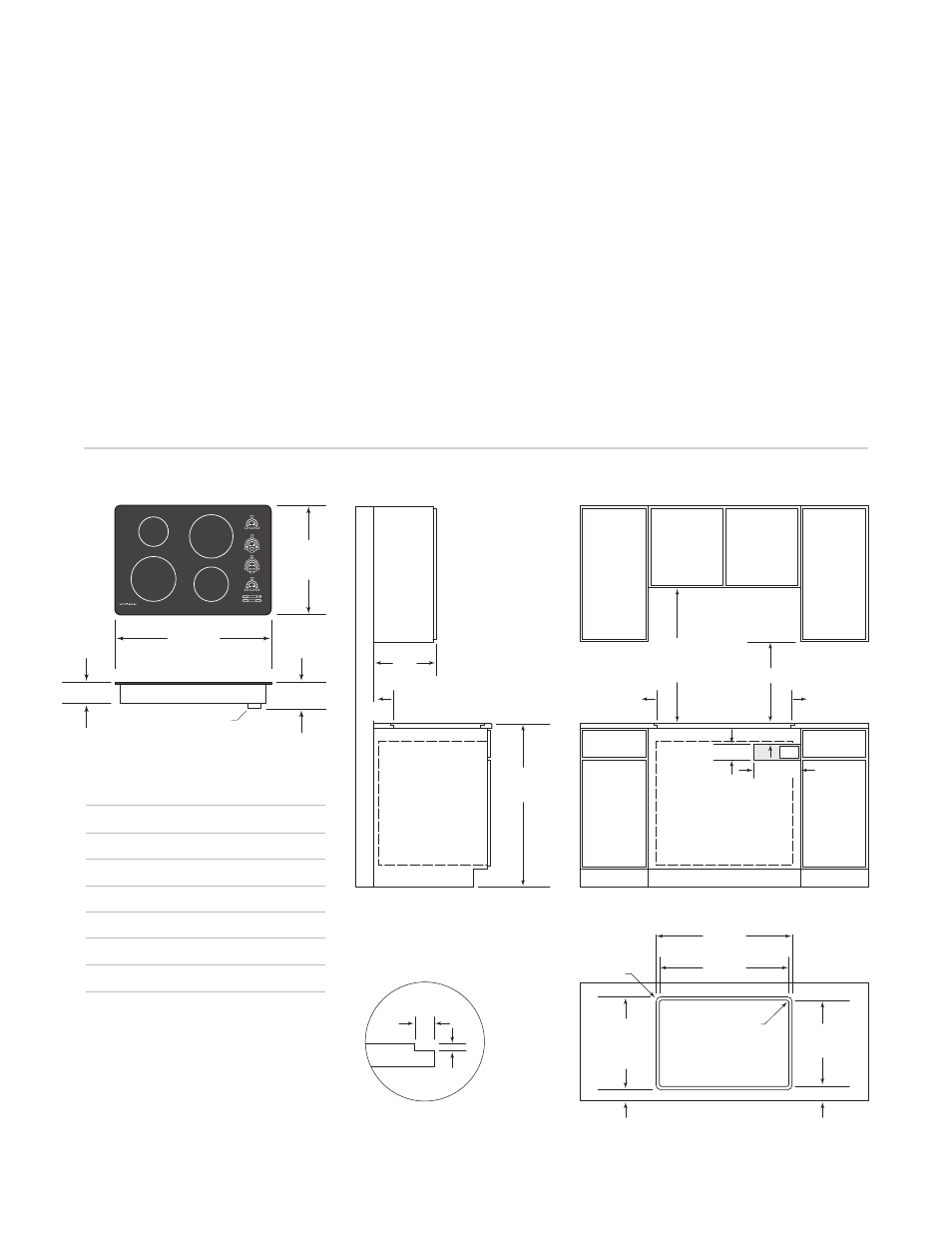

Medidas totales
M O D E LO I C B C T 3 0 I U S I N M A R C O
Las siguientes ilustraciones proporcionan las
especificaciones de instalación del modelo
ICBCT30IU.
Para que la instalación le resulte más sencilla,
cuando instale el modelo ICBCT30IU le recomend-
amos que utilice armarios de 838 mm.
Se puede instalar un horno integrable sencillo de
762 mm debajo del modelo ICBCT30IU. Para esta
instalación, a menos que vaya a utilizar armarios
con un fondo superior a 610 mm, se recomienda
que la toma eléctrica se coloque en un armario
base situado a la derecha del horno. Consulte las
instrucciones de instalación que se proporcionan
con el horno integrable para obtener más infor-
mación.
Si instala el modelo ICBCT30IU encima de los
armarios, la colocación de la toma eléctrica no
es importante. El aparato se instalará de tal
forma que se pueda desconectar de la red
después de su instalación.
Si desea consultar las opciones de instalación
del modelo ICBCT30IU, vaya a la sección
Instalaciones sin marco en las páginas 31–32.
NOTA IMPORTANTE: En el caso de instalaciones
empotradas, se recomienda medir el cristal de la
placa antes de cortar la encimera para asegurarse
de que encaja de manera correcta. Puede haber
pequeñas variaciones entre la plantilla y la placa.
M O D E L O I C B C T 3 0 I U
Anchura total 762 mm
Altura total 76 mm
Profundidad total 533 mm
Fondo mínimo del armario 578 mm
Espacio mínimo de altura* 98 mm
Ancho del corte 721 mm
Profundidad del corte 492 mm
E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N – M O D E L O I C B C T 3 0 I U
*Se necesita dejar un espacio mínimo de
altura de 165 mm entre la encimera y
cualquier superficie combustible que se
encuentre justo encima de la placa.
Si desea obtener las medidas detalladas
del bloque de terminales, consulte la
ilustración en la página 24.
Las medidas pueden variar ± 3 mm.
