P L A Q U E S D E C U I S S O N I N D U C T I O N
3 8 1 m m
Alimentation électrique requise :
Circuit monophasé : 220 - 240 V c.a. ; 50 Hz
Circuit triphasé : 380 - 410 V c.a. ; 50 Hz
Charge maximum connectée :
Circuit monophasé : 3,6 kW
Circuit triphasé : 3,6 kW
Ampérage total :
Circuit monophasé : 16 A
Circuit triphasé : 16 A
P L A Q U E S D E C U I S S O N I N D U C T I O N
7 6 2 m m
Alimentation électrique requise :
Circuit monophasé : 220 - 240 V c.a. ; 50 Hz
Circuit triphasé : 380 - 410 V c.a. ; 50 Hz
Charge maximum connectée :
Circuit monophasé : 7,2 kW
Circuit triphasé : 3,6 kW
Ampérage total :
Circuit monophasé : 32 A
Circuit triphasé : 16 A
C O N F I G U R AT I O N E L E C T R I Q U E
ATTENTION
Avant de poursuivre, assurez-vous
que le courant est coupé à partir du
coffret électrique.
P L A Q U E S D E C U I S S O N I N D U C T I O N
9 1 4 m m
Alimentation électrique requise :
Circuit monophasé : 220 - 240 V c.a. ; 50 Hz
Circuit triphasé : 380 - 410 V c.a. ; 50 Hz
Charge maximum connectée :
Circuit monophasé : 11,2 kW
Circuit triphasé : 4 kW
Ampérage total :
Circuit monophasé : 49 A
Circuit triphasé : 18 A

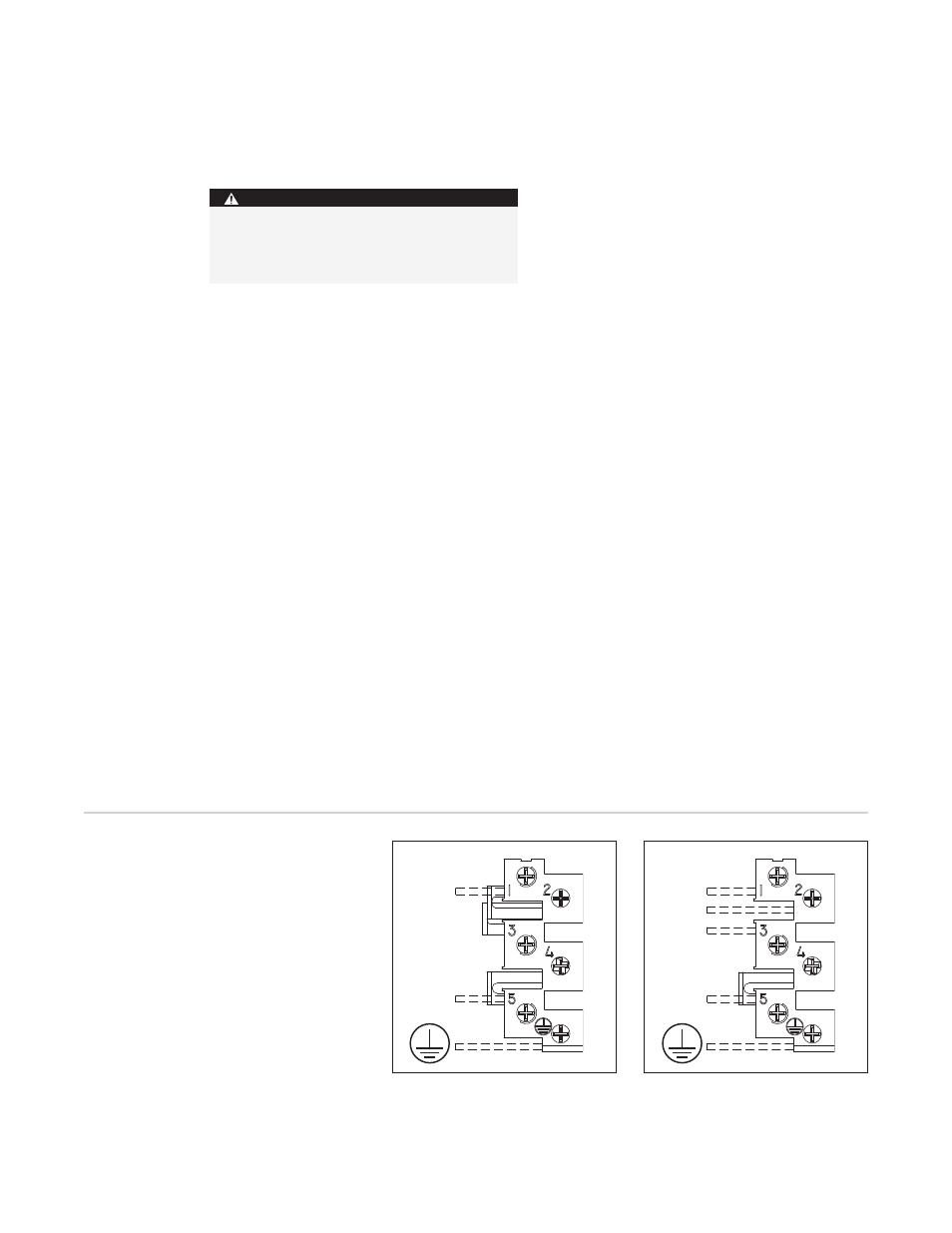

Reportez-vous au schéma de câblage illustrant
les branchements de chaque fil à la boîte de
raccordement de l’appareil.
N
L1
Schéma de câblage monophasé
N
L1
L2
L3
Schéma de câblage triphasé
3N
˜ ˜
