93

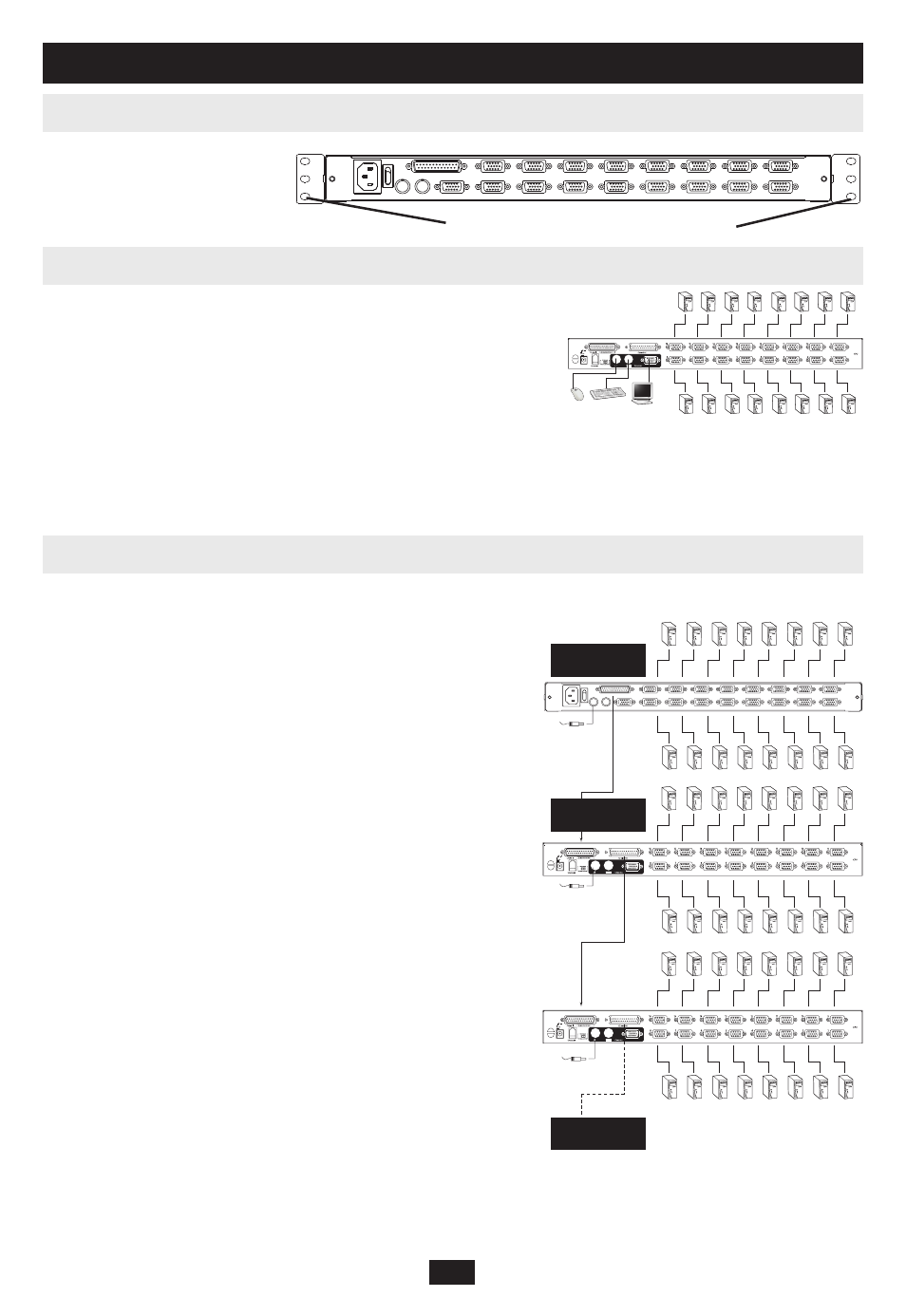

4. Установка
(Продолжение)
4.3 Установка стойки для B022-016
4.4 Установка единственного KVM
4.5 Установка многочисленных KVM (в последовательности)
Для установки, прикрепите
кронштейны к стойке
винтами
На B022-016 KBM, подключите кабели от клавиатуры, мыши и 1.
монитора к портам консоля KVM.*
Используйте нужный кабельный набор Tripp Lite KBM (как
2.
описано в секции Кабели на странице 4), для подключения
портов от клавиатуры, видео и мыши к любому свободному
порту на переключателе KVM.
Подключите кабель питания к KVM, потом подключите ИБП, и другие источники переменного тока.
3.
4. Включите компьютеры
*Эту часть установки надо выполнить, только если KVM подключается к внешнему консолю.
Чтобы контролировать множество компьютеров, возможно
подключить максимум 31 KVM, в последовательности, к
первому в цепи KVM.
Прим. При полной установке, возможно контролировать до 512 компьютеров.
Установка KVM в последовательности:
Убедитесь, что все приборы, необходимые для установки, 1.
отключены.
Используйте гирляндный кабель (описан в разделе
2.
"Кабели", стр. 88) чтобы соединить разъём Chain Out
материнского KVM к порту Chain In дочернего B022-016.
Используйте укомплектованный кабель KVM (описан в
3.
разделе "Кабели", стр. 88) чтобы подключить порта
Keyboard, Video и Mouse компьютера к любому
свободному порту KVM.
Повторите вышеуказанные действия для подключения
4.
дополнительных KVM B022-016 к цепи.
Подключите питание к установке согласно следующим
5.
указаниям:
Подключите питание к первому в цепи KVM. a.
Подождите несколько секунд, чтобы KVM распознал
собственный идентификатор.
Подключите питание к последующим в цепи KVM
b.
(сначала второй KVM, потом третий, и т.д.). У каждого
из KVM B022-016 есть светодиодный дисплей,
показывающий их идентификационный номер, на
передней панели (Идентификационный номер первого
KVM -- 01, второго -- 02, и т.д.).
Подождите, пока не будет распознан идентификатор под-
ключенного ранее KVM до того, как подключите следую-
щий KVM .
Вставьте винты
длятогоpodkluподсоединить к стойке
B020-016-17
(вид сзади)
B022-016
(вид сзади)
B022-016
(вид сзади)
