Tripp Lite B020-016-17 - Manual (Page 37)

37

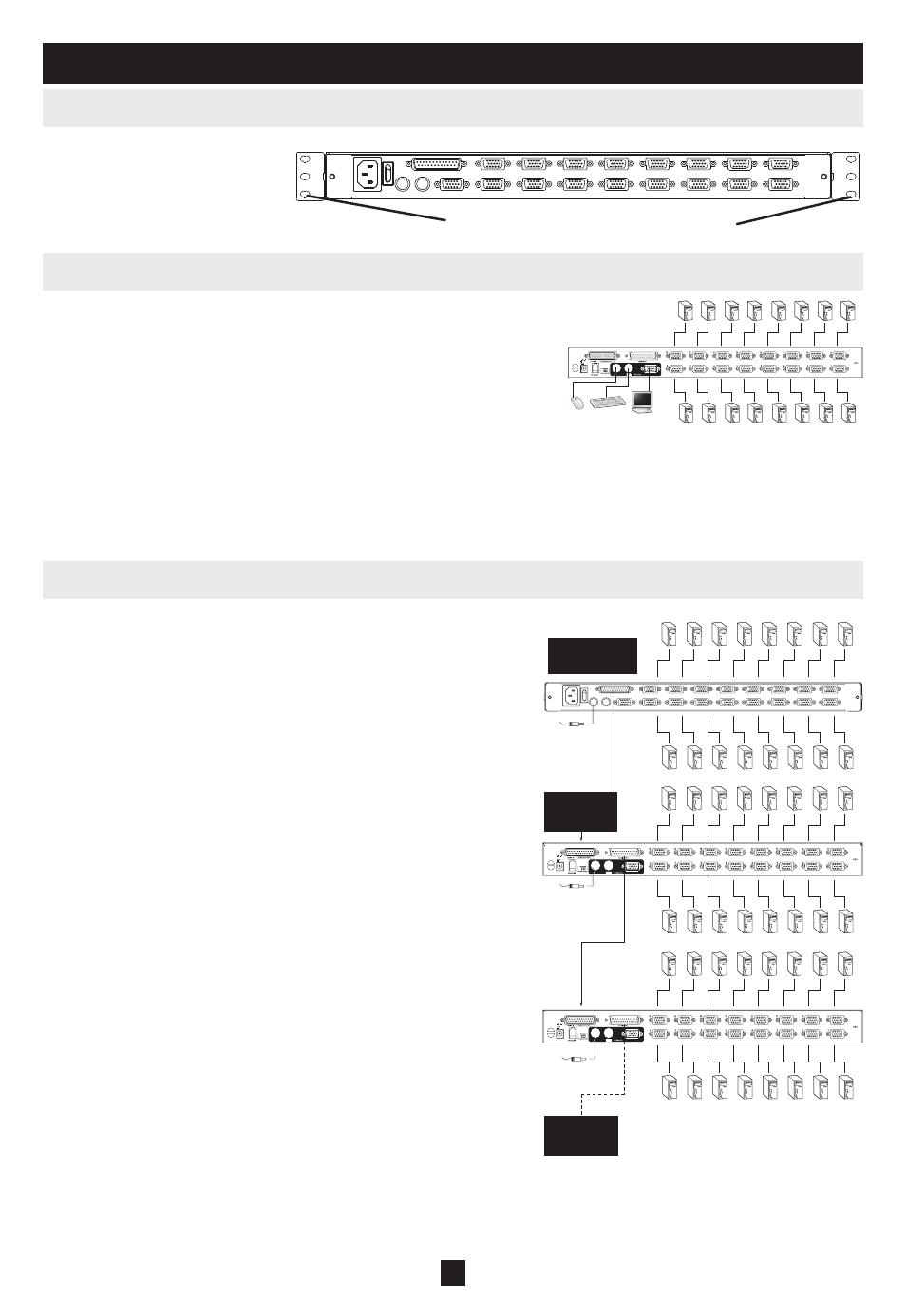

4. Instalación
(Continuación)
4.3 Rackmount para B022-016
4.4 Instalación de una Única estación
4.5 Instalación de Varias estaciones (encadenamiento)
Sujete los soportes para rackmount al
rack usando los tornillos
suministrados por el usuario para
instalación en rack.
En un multiplexor B022-016, conecte los cables del teclado, el mouse y el 1.
monitor a los puertos de la consola en el KVM.*
Use los juegos de cables KVM Tripp Lite correctos (según se describe en la 2.
sección Cables en la página 32) para conectar los puertos de teclado, video
y mouse de una computadora a cualquier puerto disponible en el
multiplexor KVM.
Enchufe el cable de alimentación o el cable del adaptador al tomacorriente del KVM, luego conéctelo a un UPS, fuente 3.
contra sobretensión u otra fuente de energía de CA.
Encienda las computadoras. 4.
*Las consolas multiplexor KVM NetDirector solo necesitan realizar este paso si se están conectando a una consola externa.
Para controlar aun más computadoras, pueden encadenarse en bajada
hasta 31 multiplexores KVM B022-016 desde la primera estación.
Nota: En una instalación completa, pueden controlarse hasta 512 computadoras desde
la consola integrada de la unidad.
Para configurar una instalación encadenada:
Asegúrese de que se ha desconectado la energía a todos los 1.
dispositivos que se van a conectar.
Use un cable de encadenamiento (descrito en la sección
2. Cables ,
página 32) para conectar el puerto de Salida de Encadenamiento de
la unidad principal al puerto de Entrada de Encadenamiento de la
unidad secundaria B022-016.
Use un juego de cables KVM (según se describe en la sección
3.
Cables en la página 32) para conectar los puertos de teclado, video
y mouse de una computadora a cualquier puerto disponible en el
multiplexor KVM.
Repita los pasos anteriores para cualquier multiplexor KVM B022-
4.
016 adicional que desee agregar al encadenamiento.
Encienda la instalación de acuerdo con el siguiente procedimiento:
5.
Conecte el adaptador para la primera estación. Espere unos a.
segundos para permitir que la unidad determine su ID de
estación.
Enchufe sucesivamente los adaptadores para cada estación
b.
posterior en la instalación (es decir, segunda estación, luego
tercera estación, etc.). Cada multiplexor KVM B022-016 tiene
una pantalla LEDs en su panel frontal para indicar su ID de
estación (la ID de estación para la primera estación es 01, la ID
para la segunda estación es 02, la ID para la tercera estación es
03, etc.).
En cada caso, antes de enchufar la siguiente estación espere que
aparezca la ID de estación en el LED de ID de estación.
Inserte los tornillos para hacer la
conexión al rack
B020-016-17
(posterior)
B022-016
(posterior)
B022-016
(posterior)
