34
LeDs de Puertos 1.
Los LEDs de puertos entregan la información de estado acerca de sus puertos de CPU
correspondientes. La fila superior de los LEDs corresponde a los puertos 1 a 8; la fila inferior
corresponde a los puertos 9 a 16. Hay dos LEDs para cada puerto. El de la izquierda es el LED de En
Línea
; el de la derecha es el LED de Puerto Seleccionado:
Los LEDs de • En Línea se encienden de color NARANJA para indicar que la computadora
conectada al puerto correspondiente está recibiendo alimentación y funcionando.
Los LEDs de
• Seleccionado se encienden de color VERDE para indicar que la computadora
conectada al puerto correspondiente es la que tiene el enfoque del KVM. El LED está fijo bajo
condiciones normales, pero parpadea cuando se accede al puerto en el modo Escaneo Automático
(Auto Scan) (vea F7 SCAN (F7 Escaneo) en la página 49).
Cuando se enciende primero el multiplexor KVM B022-016, los LEDs
• En Línea y Seleccionado
parpadean en secuencia a medida que el multiplexor realiza una prueba automática.
Interruptor de Restauración 2.
Al presionar este interruptor se realiza una restauración del sistema. Este interruptor viene
semiempotrado y debe presionarse con un objeto delgado, como el extremo de un sujetapapeles o un
bolígrafo. Se encienden luces para indicar que el multiplexor KVM está encendido y listo para funcionar.
LeD de Identificación de estación 3.
Acá se muestra la identificación de estación del B022-016. Si esta es una instalación de una estación
única (vea la página 37) o la primera estación en una instalación encadaneada (vea la página 37), la
unidad tiene una identifcación (ID) de estación de 01. En una instalación encadenada, el multiplexor
KVM detecta automáticamente su posición y muestra la ID de estación que corresponde a su lugar en
el encadenamiento (para más detalles, vea Numeración de la ID de Puerto en la página 41).
3. Introducción
(Continuación)

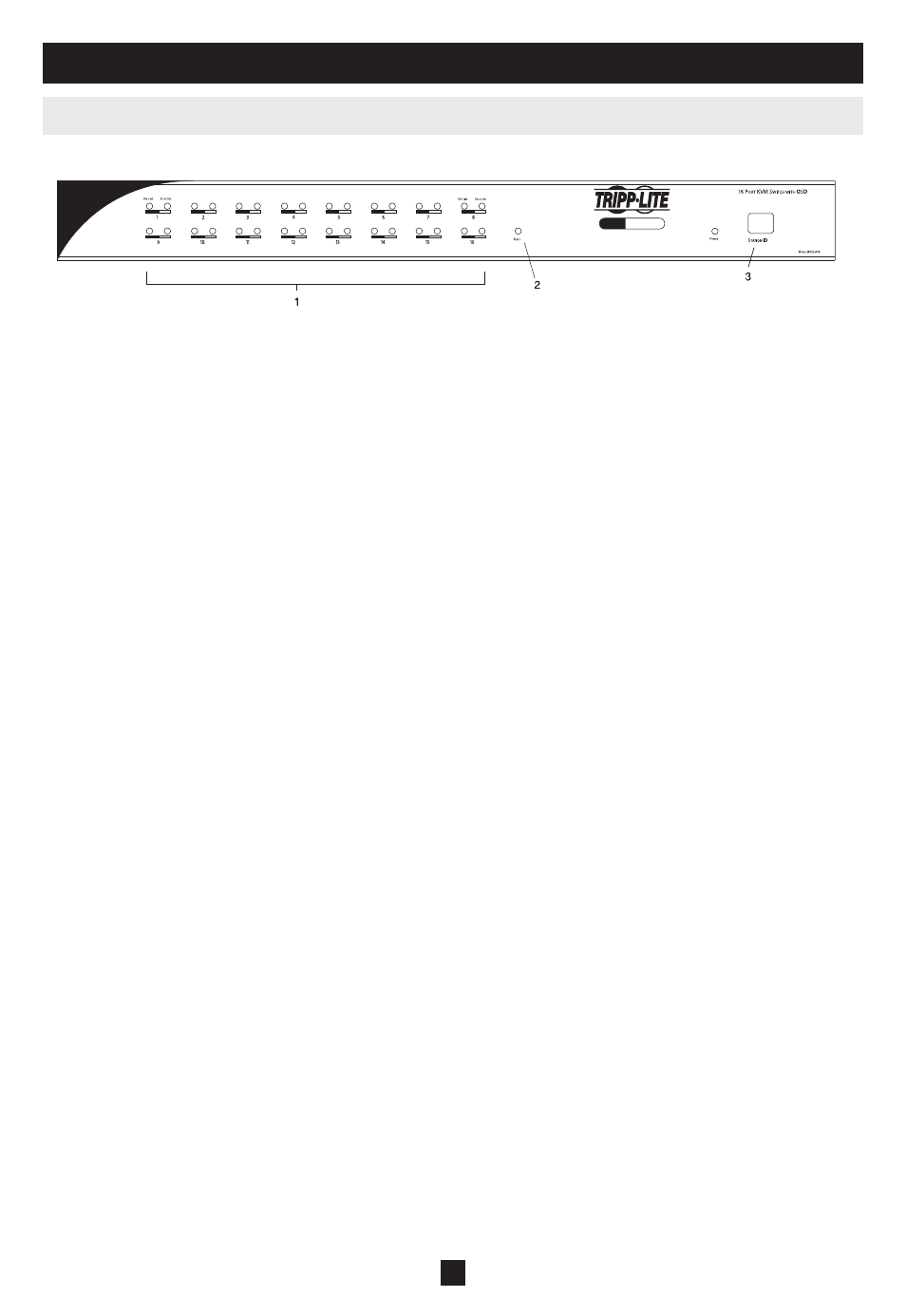

3.2 Vista Frontal de B022-016
16-PORT RACKMOUNT
KVM SWITCH
Model: B022-016
KVM SWITCH
