62
DeL de ports 1.
Les DEL de ports forunissent des informations relatives à leurs ports CPU correspondants. La rangée
supérieure de DEL correspond aux ports 1 - 8; la rangée inférieure correspond aux ports 9 -16. Il existe
deux LED pour chaque port. Celui qui est sur la gauche est le DEL En ligne; celui de la droite est le
DEL Port sélectionné :
Un DEL • En ligne s'illumine en ORANGE pour indiquer que l'ordinateur attaché à son port
correspondant est allumé.
Un DEL
• Sélectionné s'illumine en VERT pour indiquer que l'ordinateur attaché à son port
correspondant est celui qui reçoit la focalisation du KVM. Le DEL est continu sous de conditions
normales, mais clignote lorsque le port est accédé sous le Mode Auto-balayage (consulter F7
SCAN
, page 77).
Lorsque le commutateur KVM B022-16 est allumé initialement, les LED • En ligne et Sélectionné
clignotent de façon séquentielle car le commutateur effectue un auto-test.
Interrupteur de remise à zéro 2.
Appuyer sur cet interrupteur effectue une remise à zéro du système. L'interrupteur est à moitité
encastré et doit être pressé à l'aide d'unobjet mince, tel que le bout d'une trombonne à papier ou d'un
stylo à bille. Les voyants s'allument pour indiquer que le KVM est allumé et prêt à l'emploi.
DeL ID station 3.
L'ID station du B022-016 est affichée ici. S'il s'agit d'une installation d'une seule station (voir page
65), ou de la première station sur une installation en guirlande (voir page 65), l'ID Station de
l'appareil est 01. Sur une installation en guirlande, le KVM auto-détecte sa position et affiche l'ID
Station qui correspond à sa place dans la chaîne (voir Numérotage ID Port, page 69 pour des détails).
3. Introduction
(Suite)

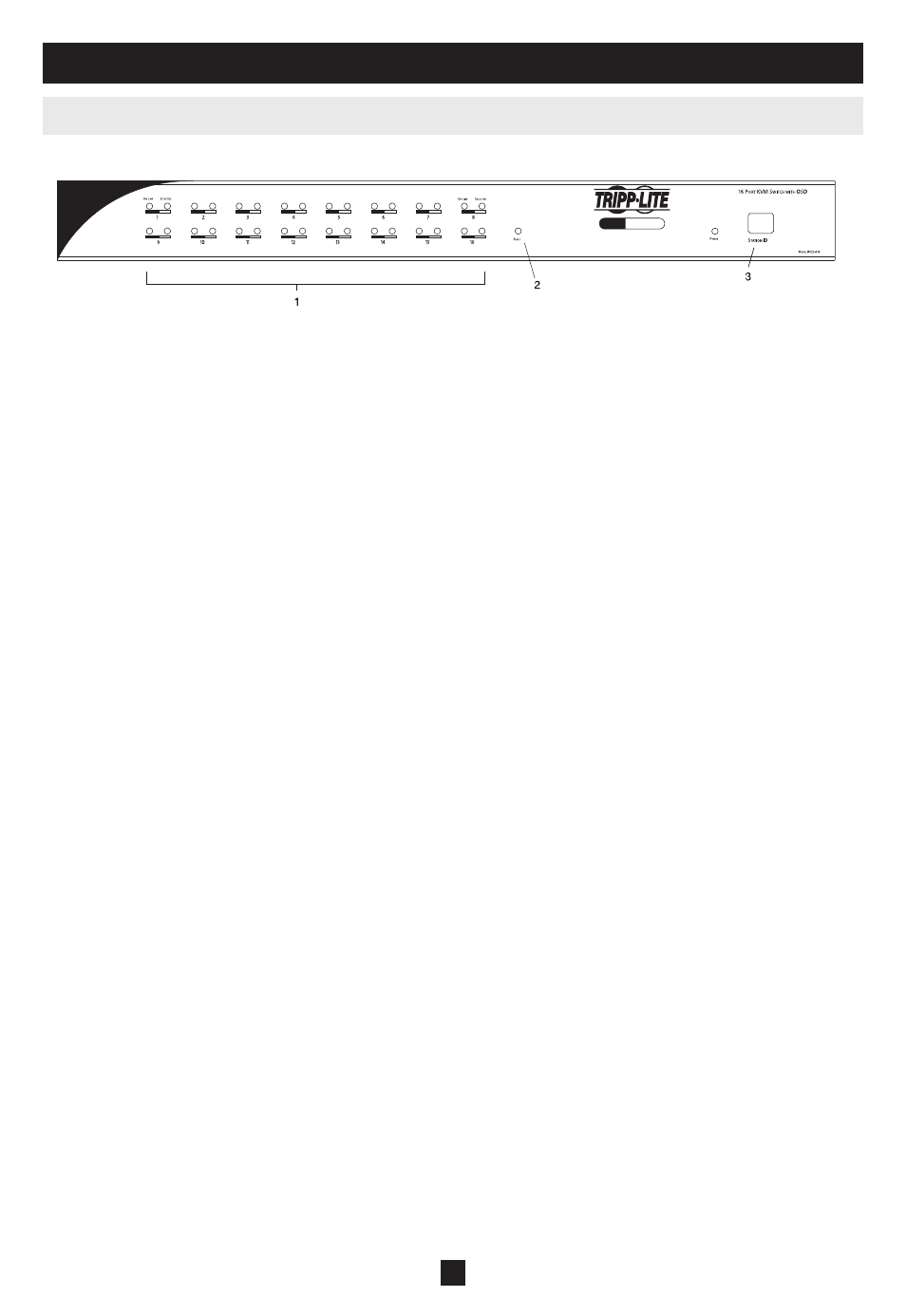

3.2 Vue avant du B022-016
16-PORT RACKMOUNT
KVM SWITCH
Model: B022-016
KVM SWITCH
