3. Ознакомление
(Продолжение)

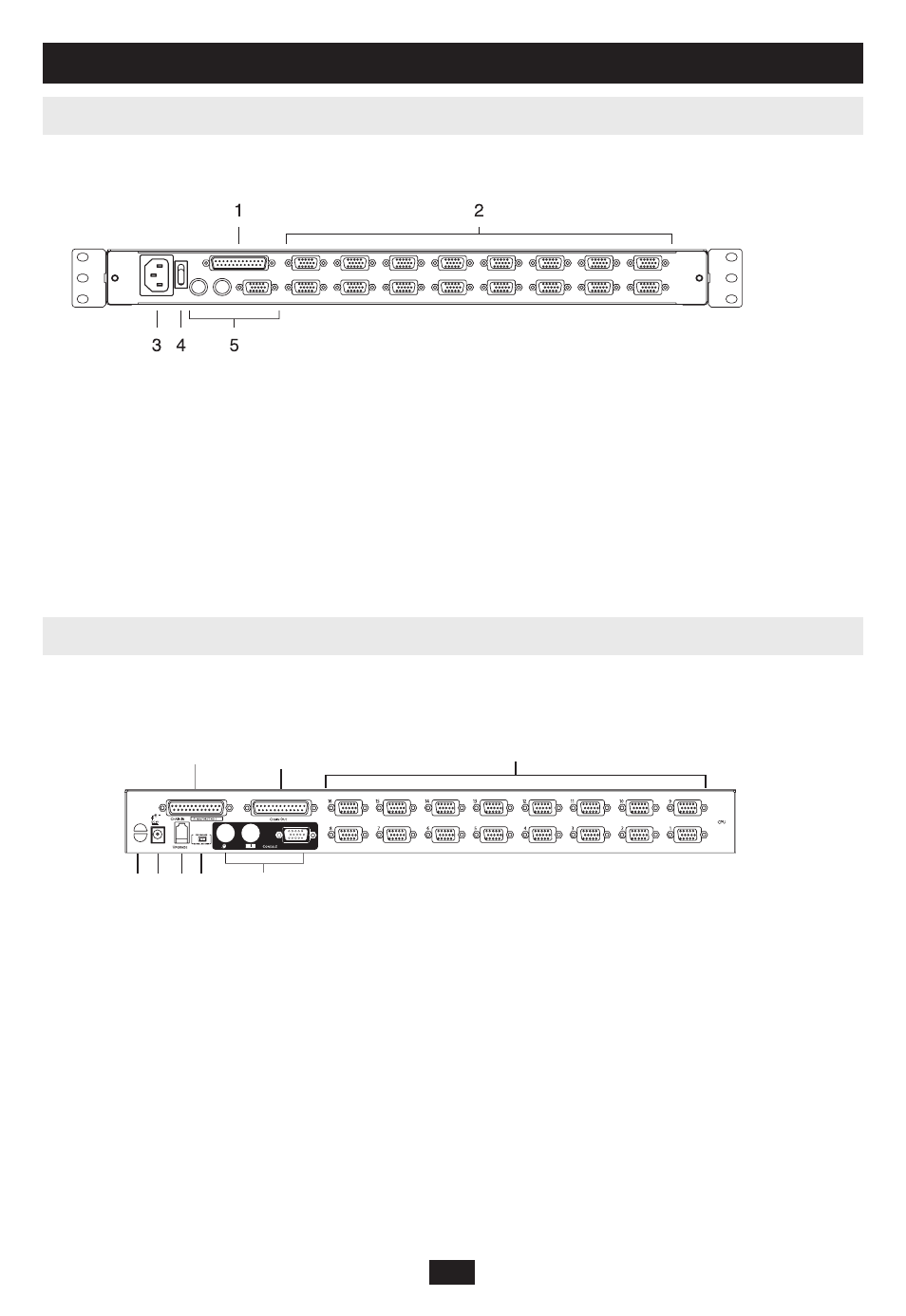

3.3 Вид сзади KVM-переключателя
3.4 Вид сзади B022-016
Гирляндный порт 1.
Кабель вставляется здесь, когда устанавливаются гирляндные станции
Компьютерные порта 2.
Кабели соединяющие компьютеры к KVM подключаются здесь.
Прим. Форма этих 15-штырьковых соединителей сделаны специально так, чтобы только подключать кабели KVM (см. раздел
Кабели, стр. 88). Не пробуйте использовать обыкновенный 15-штырьковый VGA соединитель.
Разъём для питания 3.
Это стандартный 3-штырьковый сетевой разъём. Сетевой шнур включается здесь.
4. Выключатель питания
Стандартный выключатель
5. Внешний консоль
Для удобства, NetDirector KVM-переключатель обслуживает внешний KVM-консоль. Монитор
(HD15), клавиатура (PS/2) и мышь подключаются здесь.
Гирляндный порт 1.
Для подсоединения дополнительных KVM B022-016 переключателей, требуется подключить
гирляндный кабель в этот порт.
Компьютерные порта 2.
Кабели соединяющие компьютеры к KVM подключаются здесь.
Прим. 15-ти штырьковый соединитель был специально изменён для того, чтобы только KVM кабели могли присоединиться к
нему. (См. Кабели, стр. 88). Не делайте попытку использовать обыкновенный 15-ти штырьковый VGA соединитель для
подключения компьютера к этим портам.
Кабельный паз 3.
Собранные в пучок кабели закрепляются в этом пазу.
Порт для кабеля питания 4.
Здесь подключается кабель питания.
Порт консоля 5.
Здесь подключаются монитор (HD15), клавиатура (PS/2), и мышь (PS/2) для одинарного
компьютера или для первого компьютера в цепи.
Порт для апгрейда 6.
В этот разъём (RJ11) подключается кабель для перепрограммирования встроенных программ,
идущий от компьютера администратора.
Переключатель для восстановления апгрейда 7.
При нормальном режиме и апгрейде, переключатель должен находиться в позиции "NORMAL".
1 2
3 4 6 7 5
