33
Manija 1.
Tírela para deslizar y sacar el módulo; empújela para introducirlo
(vea el elemento 13 de esta tabla).
Pantalla LCD
2.
Después de deslizar y sacar el módulo KVM, levante la tapa para
poder acceder al monitor LCD.
Controles del Monitor LCD
3.
El interruptor de encendido y apagado del monitor se encuentra
ubicado aquí, al igual que los botones para controlar los ajustes de
posición e imágenes de la pantalla LCD. Vea la página 39 para
obtener detalles.
Interruptores de Puertos
4.
Presione un interruptor para enfocar el KVM a la computadora
conectada en su puerto correspondiente. Vea la página 40 para
obtener detalles.
LeDs de Puertos (ya sea 16 u 8 LeD dependiendo del modelo)
5.
Hay dos LEDs de puertos incorporados en los interruptores de puertos. El de la izquierda es el LED En Línea; el de la
derecha es el LED Selector de Puerto:
Un • LED en Línea se enciende de color NARANJA para indicar que la computadora conectada a su puerto
correspondiente está funcionando.
Un
• LED Seleccionado se enciende de color VERDE para indicar que la computadora conectada a su puerto
correspondiente es la que tiene el enfoque del KVM. El LED está fijo bajo condiciones normales, pero parpadea
cuando se accede al puerto en el modo Escaneo Automático (Auto Scan) (vea página 41).
Teclado 6.
Touchpad (Coj 7. ín de tocar)
LeD de energía 8.
Se enciende de color AZUL para indicar que la unidad está recibiendo energía.
Pestañas para Rackmount
9.
Las pestañas para rackmount situadas en cada esquina de la unidad aseguran el chasis a un rack del sistema. Consulte la
p. 36 para ver los detalles de rackmount.
LeDs de Bloqueo
10.
Los LEDs de Num Lock (Bloq Num), Caps Lock (Bloq Mayús), Scroll Lock (Bloq Despl) se encuentran situados
aquí.
Interruptor de Restauración
11.
Está situado a la parte derecha de los LEDs de bloqueo. Presione este interruptor empotrado con un objeto delgado para
realizar una restauración del sistema.
Sección de Actualización del Firmware
12.
Puerto de Actualización del Firmware: • Acá se enchufa el cable de actualización del firmware que transfiere los
datos de actualización del firmware desde la computadora del administrador hasta la consola multiplexor KVM.
Interruptor de Actualización del Firmware:
• Durante el funcionamiento normal, este interruptor debe estar en la
posición NORMAL. (Vea la página 50 para obtener detalles sobre la actualización del firmware.)
Desenganche Deslizante 13.
Para sacar la consola, primero debe soltarla deslizando estas pestañas hacia adentro. Vea la página 38 para obtener
detalles sobre el deslizamiento para meter y sacar la consola.
3. Introducción

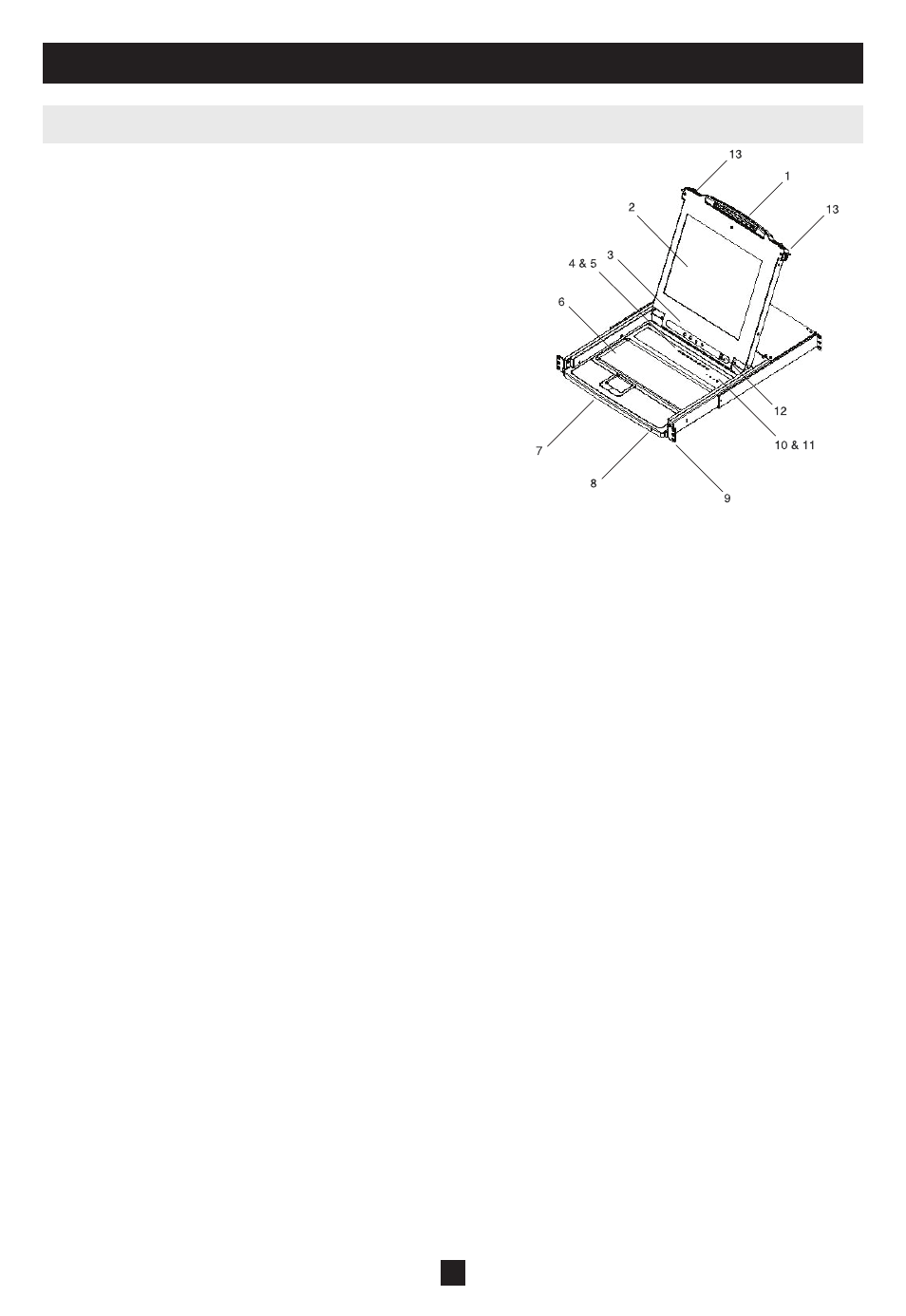

3.1 Vista Frontal de la Consola Multiplexor KVM
