B.6.2 can open (cbl-rj45can1) – ElmoMC SimplIQ Digital Servo Drives-Whi-Duo Installation Guide User Manual
Page 68

Duo Installation Guide
MAN-DUO (Ver. 1.0)
B-7
B.6.2
CAN Open (CBL-RJ45CAN1)
RJ45
Pin
No.
Color
D-type
Female
Pin No.
Signal
Description
1 Green 7
CAN-H
CAN_H bus line
2 Yellow 2
CAN_L
CAN_L bus line
3 White 3
CAN_GND
CAN ground
4 — — —
—
5 — —
— —
7 — —
— —
8 —
1
—
— —
body Drain
Wire body
shield cable
shield
The shields of the RJ-45 and D-type plugs are connected to each other through the cable
braid.

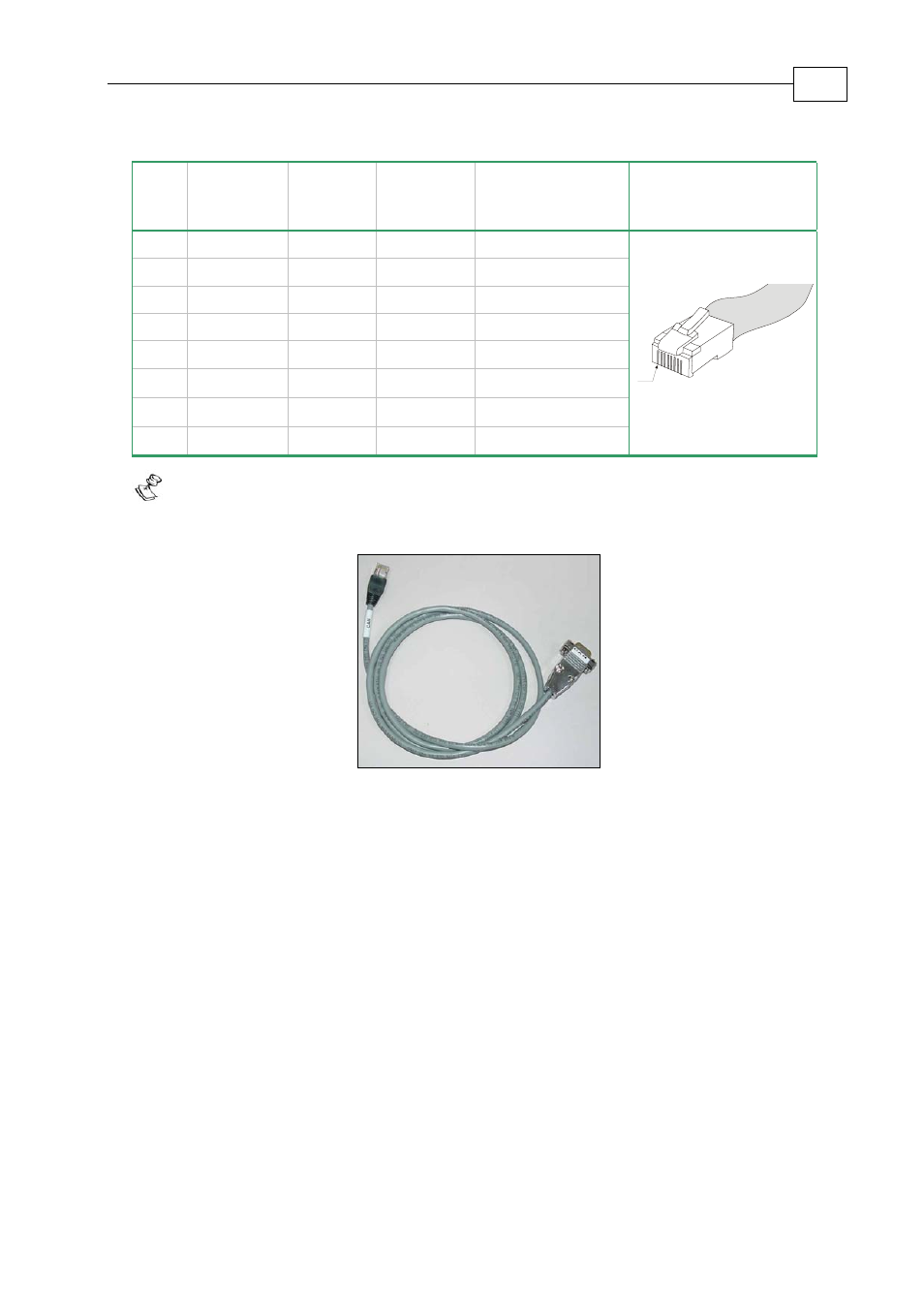

Figure A-5: CAN Cable (Part No. CBL-RJ45CAN1)
