B.5 i/o (cbl-hdrio-001) – ElmoMC SimplIQ Digital Servo Drives-Whi-Duo Installation Guide User Manual
Page 66

Duo Installation Guide
MAN-DUO (Ver. 1.0)
B-5

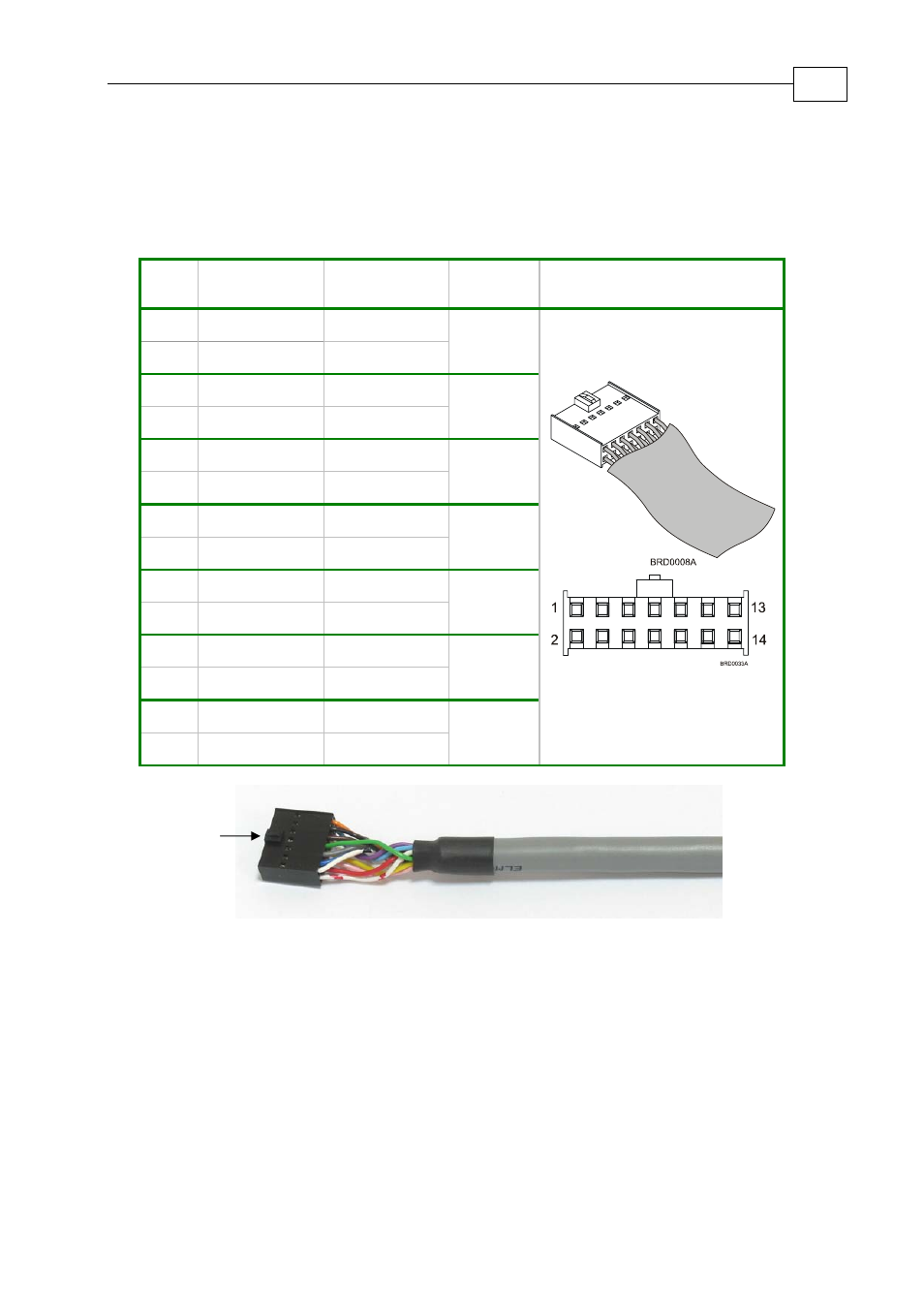

B.5 I/O (CBL-HDRIO-001)
The I/O cable (CBL-HDRIO-001) is made of a 24-AWG shielded cable with a 14-pin Molex
Header socket. It connects to the I/O port on the Duo.
Pin
No. Color
Signal
Pairs
1 Orange
OUT1
2 Cyan
OUTRET1
pair
3
Black
OUT2
4
Purple
OUTRET2
pair
5 Brown
IN1
6 White
IN2
pair
7 Green
IN3
8 Yellow
IN4
pair
9 Gray
IN5
10 Pink
IN6
pair
11 Blue
INRET
12 Red
COMRET
pair
13 White-Black ANALIN1+
Front View
14 pin Molex
Header Socket
pair
14 White-Red ANALIN1-
Front
View
Figure A-3: Single-sided I/O Cable (Part No. CBL-HDRIO-001)
