B.6 communication cables, B.6.1 rs-232 option (cbl-rj452321) – ElmoMC SimplIQ Digital Servo Drives-Whi-Duo Installation Guide User Manual
Page 67

Duo Installation Guide
MAN-DUO (Ver. 1.0)
B-6
B.6 Communication Cables
The communication cables use 26-AWG twisted pair shielded cable. They are connected using
an 8-pin RJ-45 plug. Elmo drives can communicate using the following options:
RS-232 full duplex
CANopen
B.6.1 RS-232 Option (CBL-RJ452321)
RJ45
Pin
No.
Color
D-type
Female
Pin No.
Signal
Description
1 — —
—
—
2 — — —
—
3 Brown 2
Tx
RS232 Transmit
4 — — —
—
5 White
5
COMRET Communication
Return
6 Green 3
Rx RS232
Receive
7 — —
— —
8 —
1
—
— —
body Drain
Wire body
shield cable
shield
The shields of the RJ-45 and D-type plugs are connected to each other through the cable
braid.

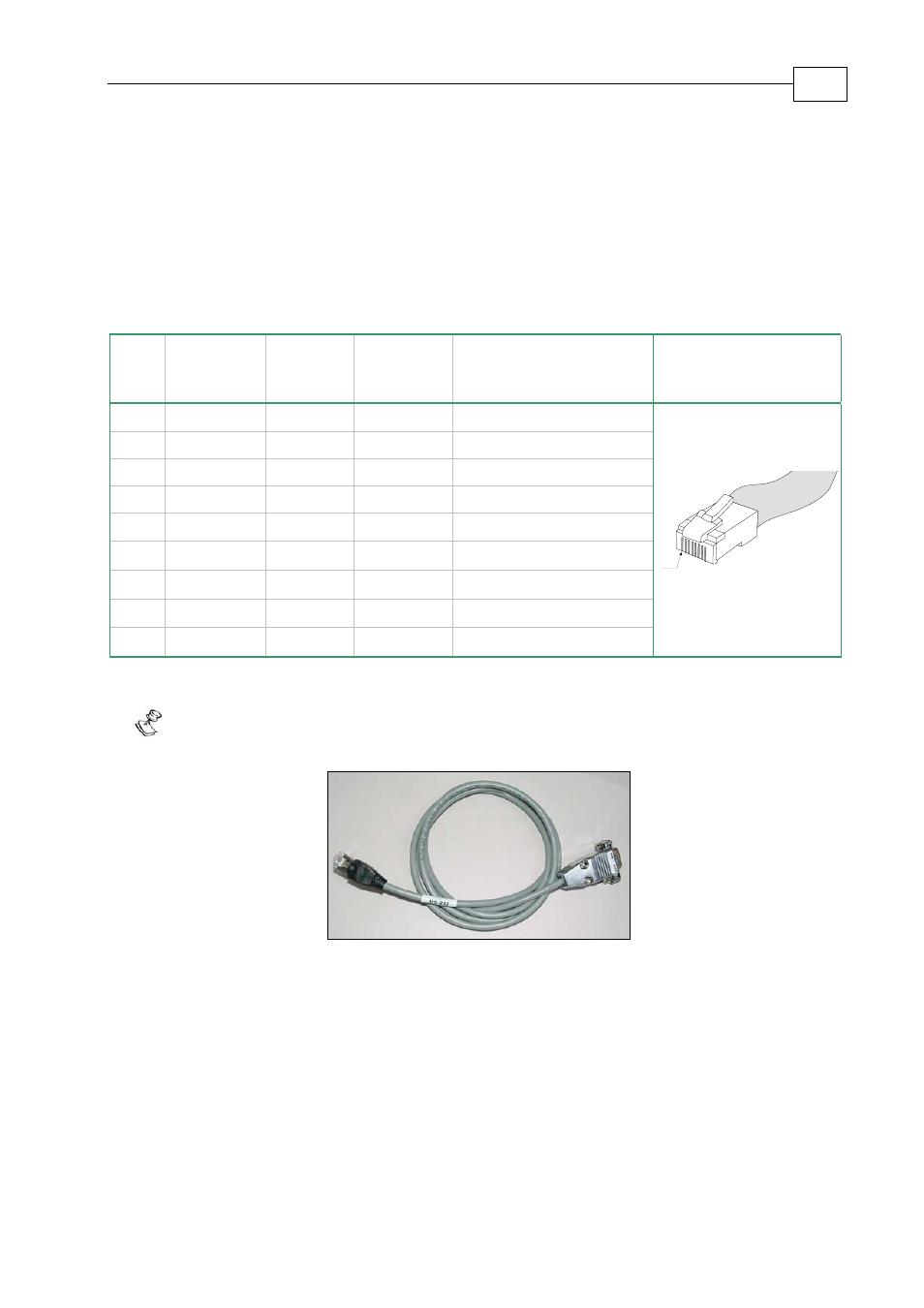

Figure A-4: RS-232 Communications Cable (Part No. CBL-RJ452321)
