49

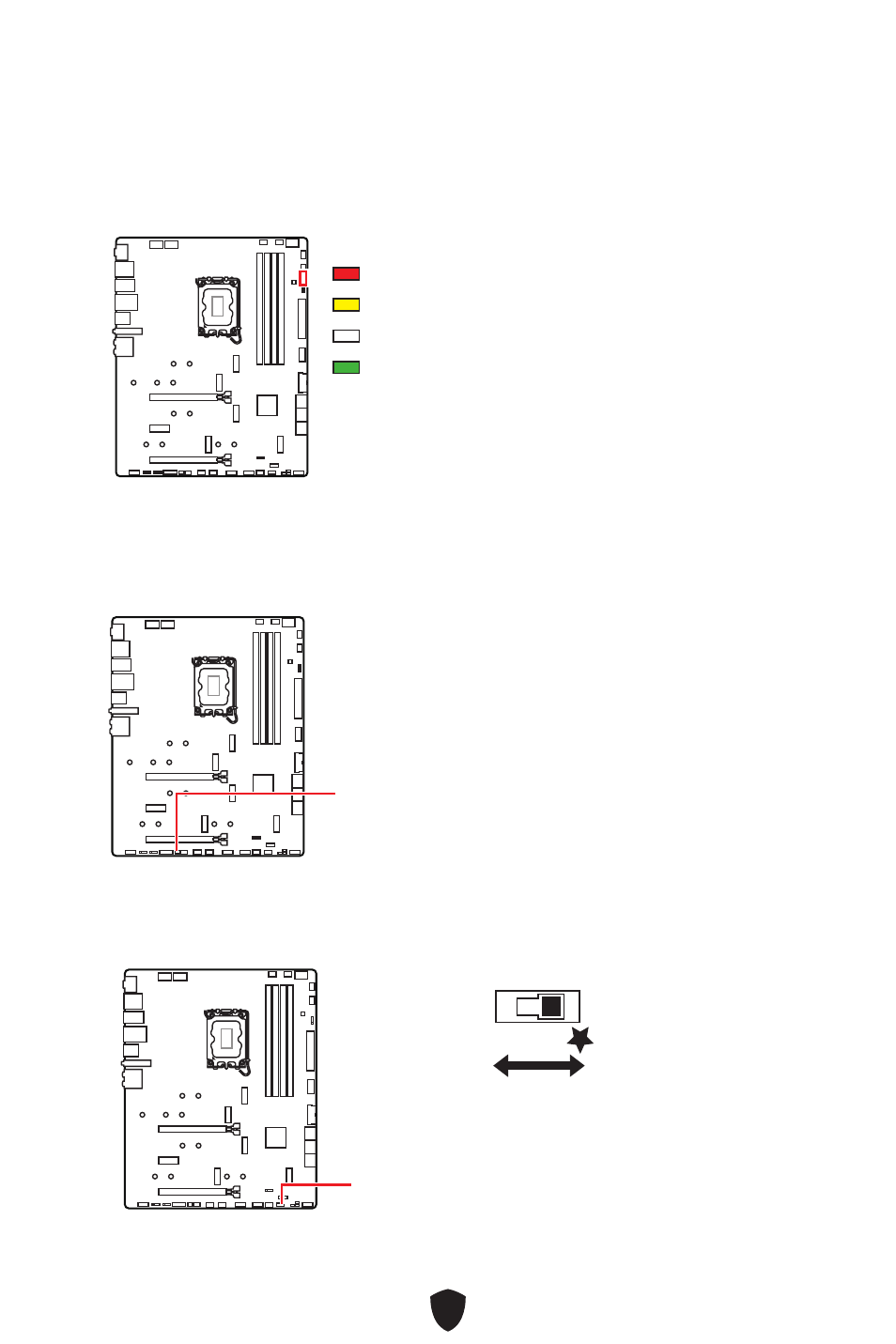

简易侦错 LED 灯

LED 指示灯在主板中的侦错状态。

CPU

- 表示 CPU 无法检测或故障。

DRAM

- 表示 DRAM 无法检测或故障。

VGA

- 表示 GPU 无法检测或故障。

BOOT

- 表示启动设备无法检测或故障。

板载 LED 灯

JPWRLED1: LED 电源输入

此接口是被零售商用来演示板载 LED 灯。

JPWRLED1 - LED 电源输入

LED_SW1: 简易 LED 灯控制

此开关用于打开 / 关闭主板上的所有 LED 灯。

LED_SW1

LED_OFF

LED_ON

(默认)
