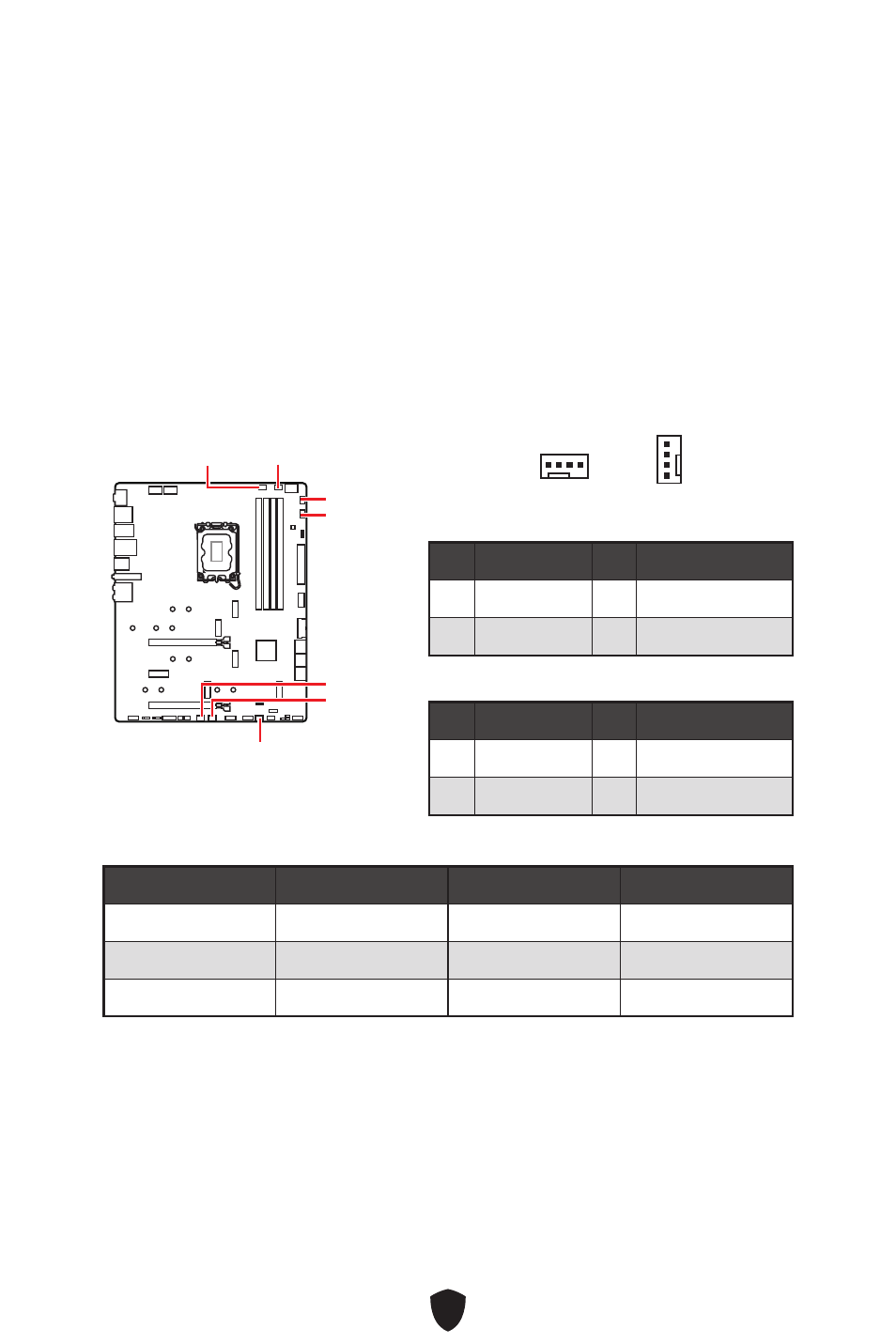

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: 팬 커넥터
팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM
모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를
조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드
팬 커넥터는 PWM 및 DC 모드를 자동으로 감지할 수 있습니다.
BIOS> HARDWARE MONITOR 패널에서 팬을 제어할 수 있습니다. DC 또는 PWM을 팬
유형에 설정할 수 있습니다. 스마트 팬 모드 를 확인하면 CPU 또는 시스템 온도에 따라 팬
속도가 변경됩니다. 스마트 팬 모드 의 선택을 취소하면 팬이 최대 속도로 회전합니다.
⚠
중요사항
PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다.
CPU_FAN1
SYS_FAN2
SYS_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN5
SYS_FAN4
PWM 모드 핀 정의
핀 신호 이름 핀 신호 이름
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
DC 모드 핀 정의
핀 신호 이름 핀 신호 이름
1 Ground 2 Voltage Control
3 Sense 4 NC
팬 커넥터 사양
커넥터 기본 팬 모드 최대 전류 최대 전력
CPU_FAN1 자동 모드 2A 24W
PUMP_FAN1 PWM 모드 3A 36W
SYS_FAN1~5 DC 모드 1A 12W
