41

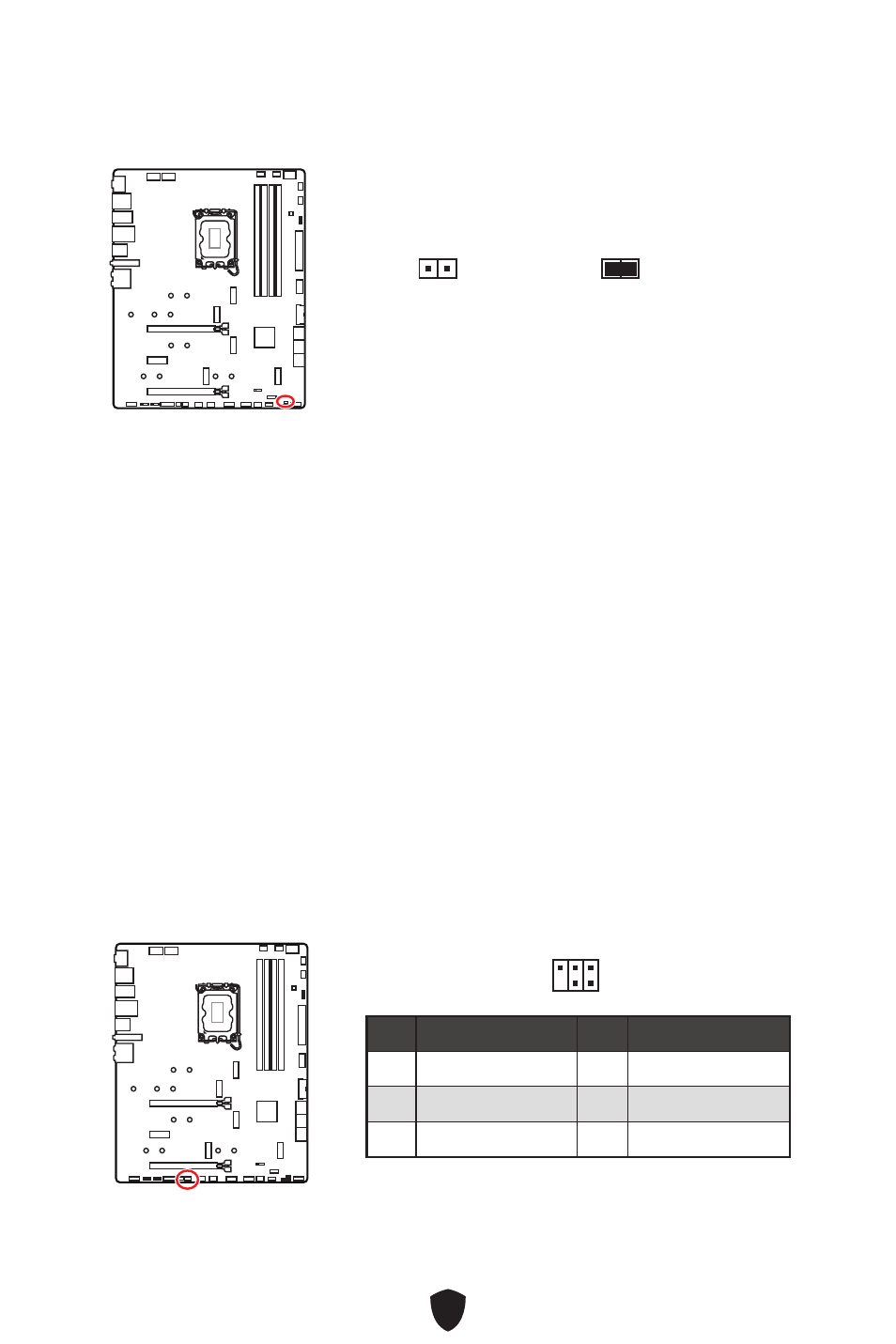

JCI1: 机箱入侵检测接口

此接口可用来连接机箱入侵检测开关线。

正常 (默认)

启用机箱入侵检测

使用机箱入侵检测器

1. JCI1

接口连接机箱上的机箱入侵检测开关和传感器。

2.

关闭机箱盖。

3.

转到

BIOS > SETTINGS > Security > Chassis Intrusion Configuration

4.

设置

Chassis Intrusion

Enabled

5.

F10

保存并退出,然后按

Enter

键选择

Yes

6.

当计算机开启时,一旦打开机箱盖,将会在屏幕上显示一个警告信息。

重设机箱入侵检测警告

1.

转到

BIOS > SETTINGS > Security > Chassis Intrusion Configuration

2.

设置

Chassis Intrusion

Reset

3.

F10

保存并退出,然后按

Enter

键选择

Yes

JDASH1 : 调试控制器接口

此接口用于连接可选的调试控制器模块。

针脚

信号名称

针脚

信号名称

1

No Pin

2

NC

3

MCU_SMB_SCL_M

4

MCU_SMB_SDA_M

5

VCC5

6

Ground

1

2

5

6
