33

5.

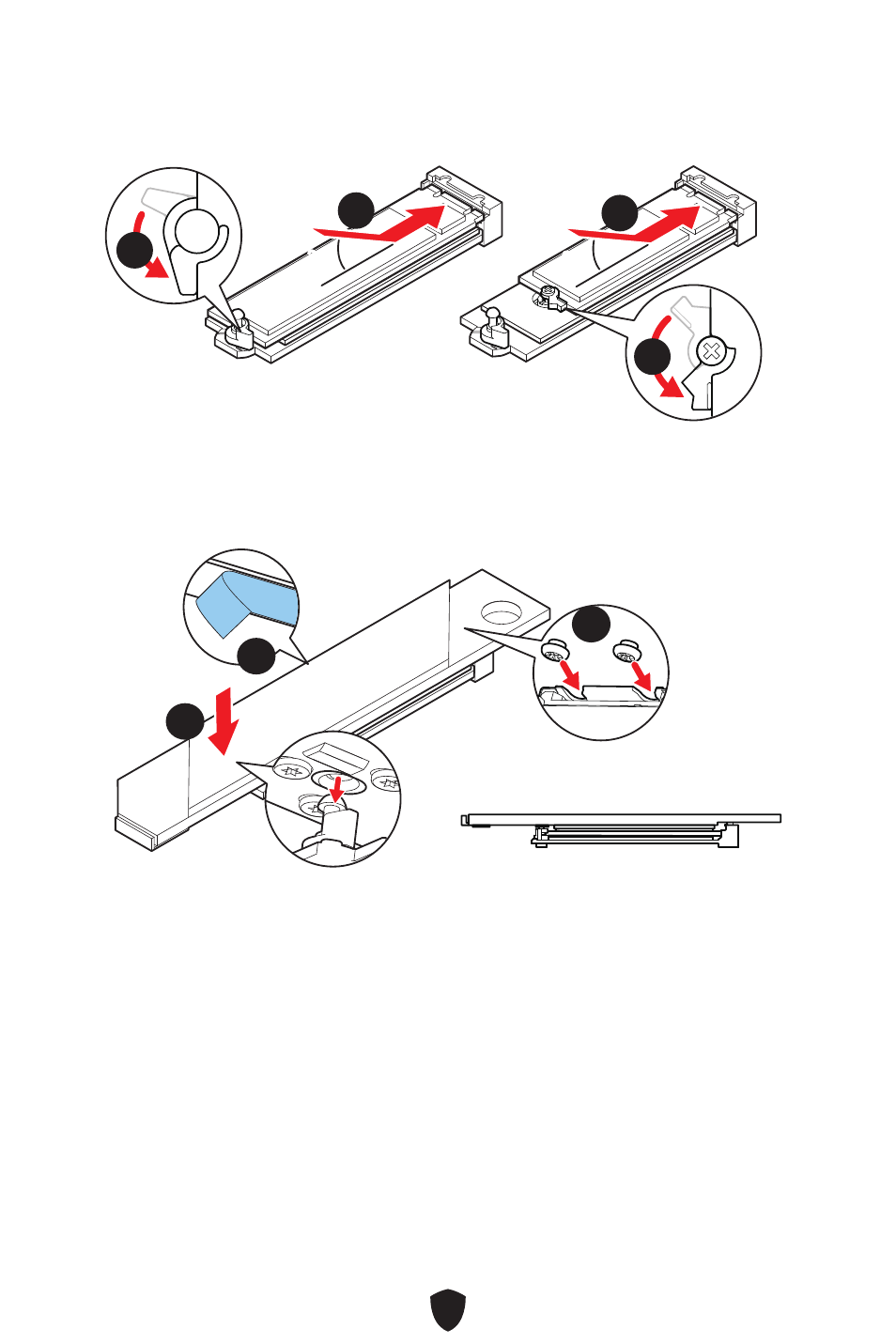

將 M.2 SSD 以 30 度角插入 M.2 插槽。

6.

旋轉簡易 M.2 卡扣固定 M.2 SSD。

30º

30º

30º

30º

2280 SSD

2260 SSD

6

6

6

6

5

5

5

5

7.

取下免螺絲 M.2 Shield Frozr 散熱片底部散熱墊上的保護膠片。

8.

將免螺絲 M.2 Shield Frozr 散熱片底部的榫頭與槽口對齊,然後將散熱片放回原位。

9.

向下按壓免螺絲 M.2 Shield Frozr 散熱片的尾端,將其完全鎖定。

9

9

8

8

7

7
