49

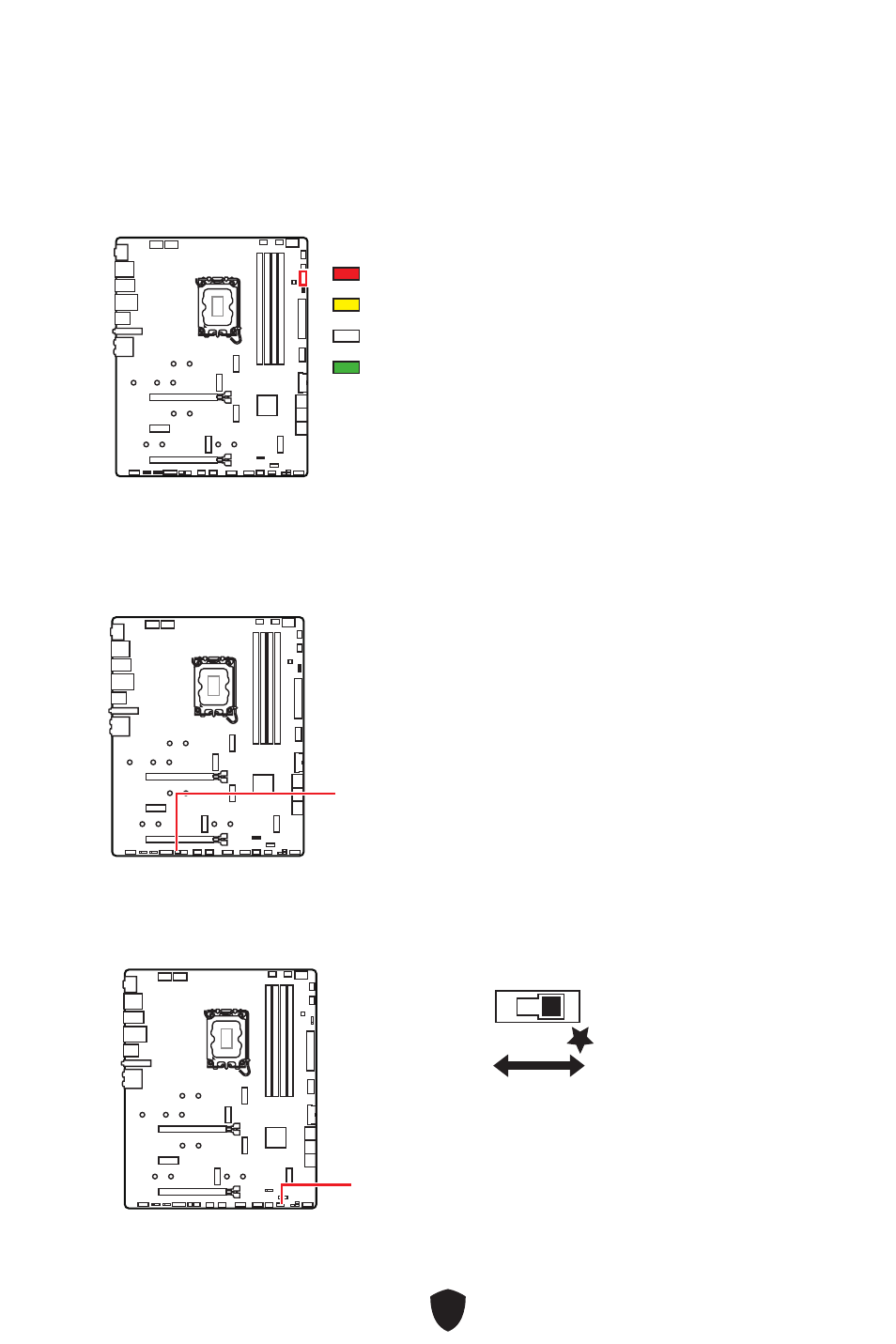

除錯 LED 指示燈

這些 LED 指示燈會表示主機板的偵錯狀態。

CPU

- 表示未偵測到 CPU 或已故障。

DRAM

- 表示未偵測到記憶體或已故障。

VGA

- 表示未偵測到 GPU 裝置或已故障。

BOOT

- 表示未偵測到開機裝置或已故障。

內建 LED 指示燈

JPWRLED1: LED 電源接頭

零售商使用此連接器演示內載 LED 燈

JPWRLED1 - LED 電源接頭

LED_SW1: EZ LED 指示燈控制

此開關用於打開/ 關閉主機板上的所有 LED 指示燈。

LED_SW1

LED_OFF

LED_ON

(預設值)
