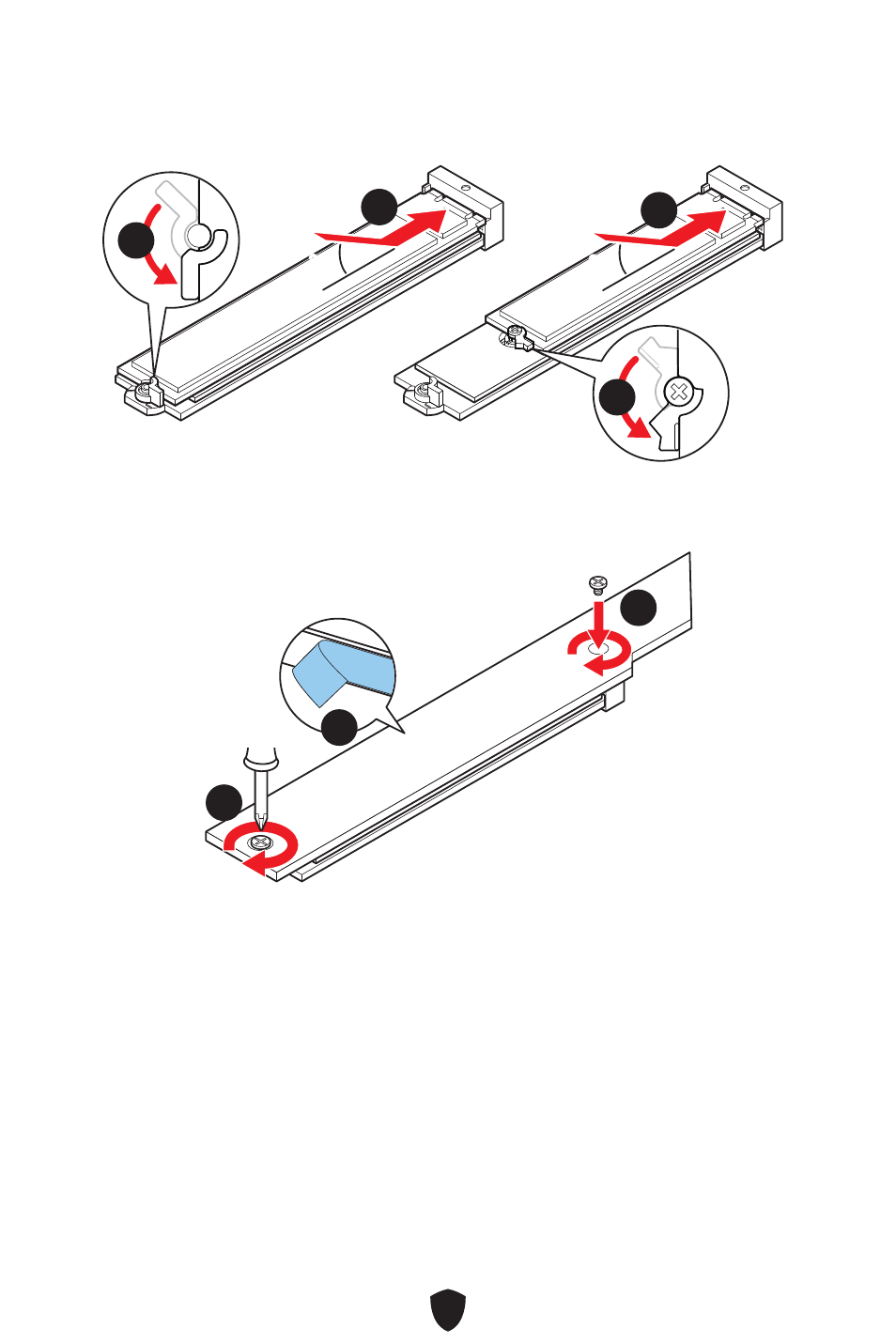

将 M.2 固态硬盘以 30 度角插入 M.2 接口。

5.

旋转简易 M.2 卡扣以固定 M.2 固态硬盘。

30º

30º

30º

30º

22110 固态

硬盘

2280 固态

硬盘

2260 固态

硬盘

4

4

4

4

5

5

5

5

6.

从 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。

7.

将 M.2 冰霜铠甲散热片放回原位并固定。

6

6

7

7

7

7
