37

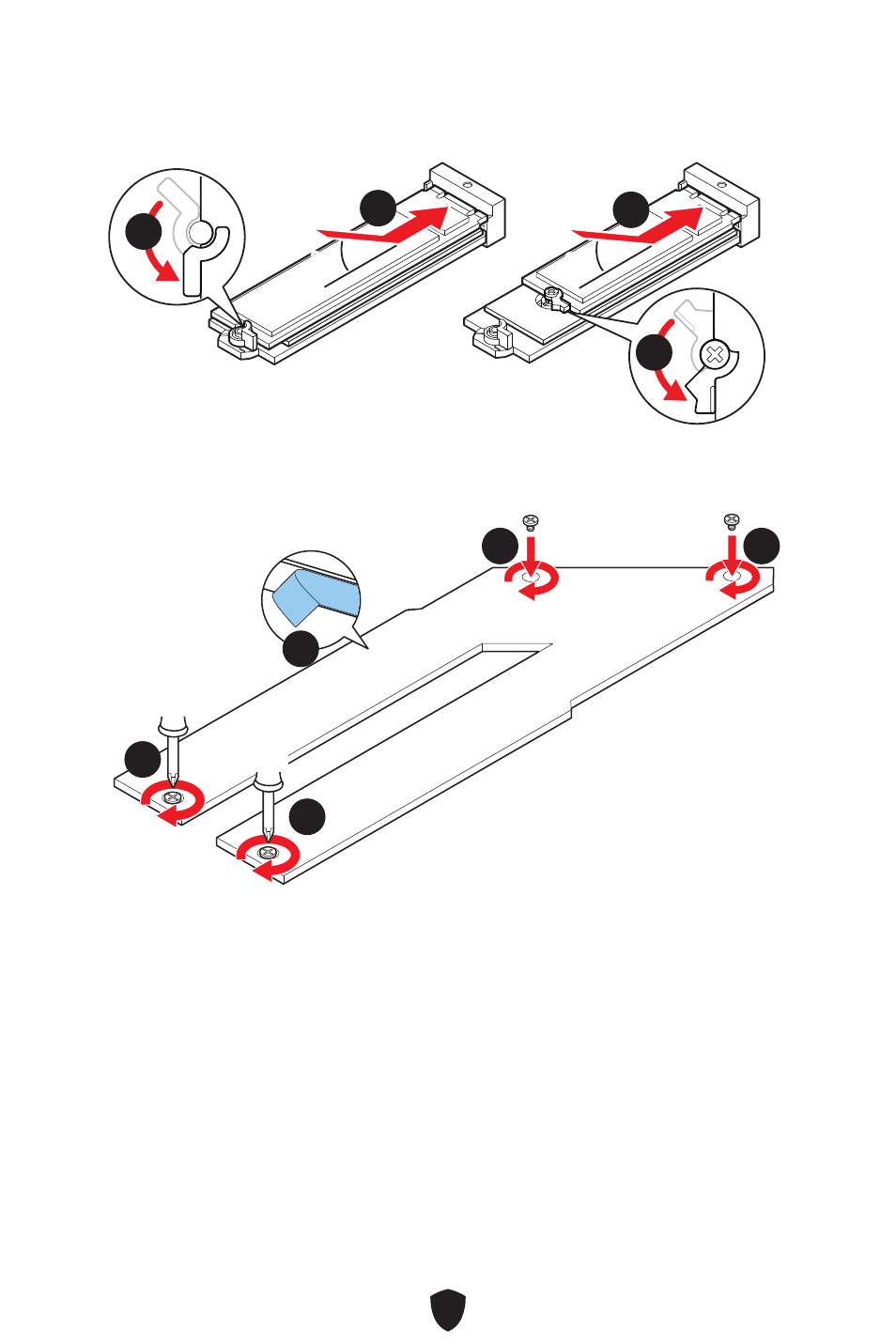

4.

將 M.2 SSD 以 30 度角插入 M.2 插槽。

5.

旋轉簡易 M.2 卡扣固定 M.2 SSD。

30º

30º

30º

30º

2280 SSD

2260 SSD

5

5

4

4

4

4

5

5

6.

取下 M.2 Shield Frozr 散熱片底部散熱墊上的保護膠片。

7.

將 M.2 Shield Frozr 散熱片放回原位並以螺絲鎖上。

6

6

7

7

7

7

7

7

7

7
