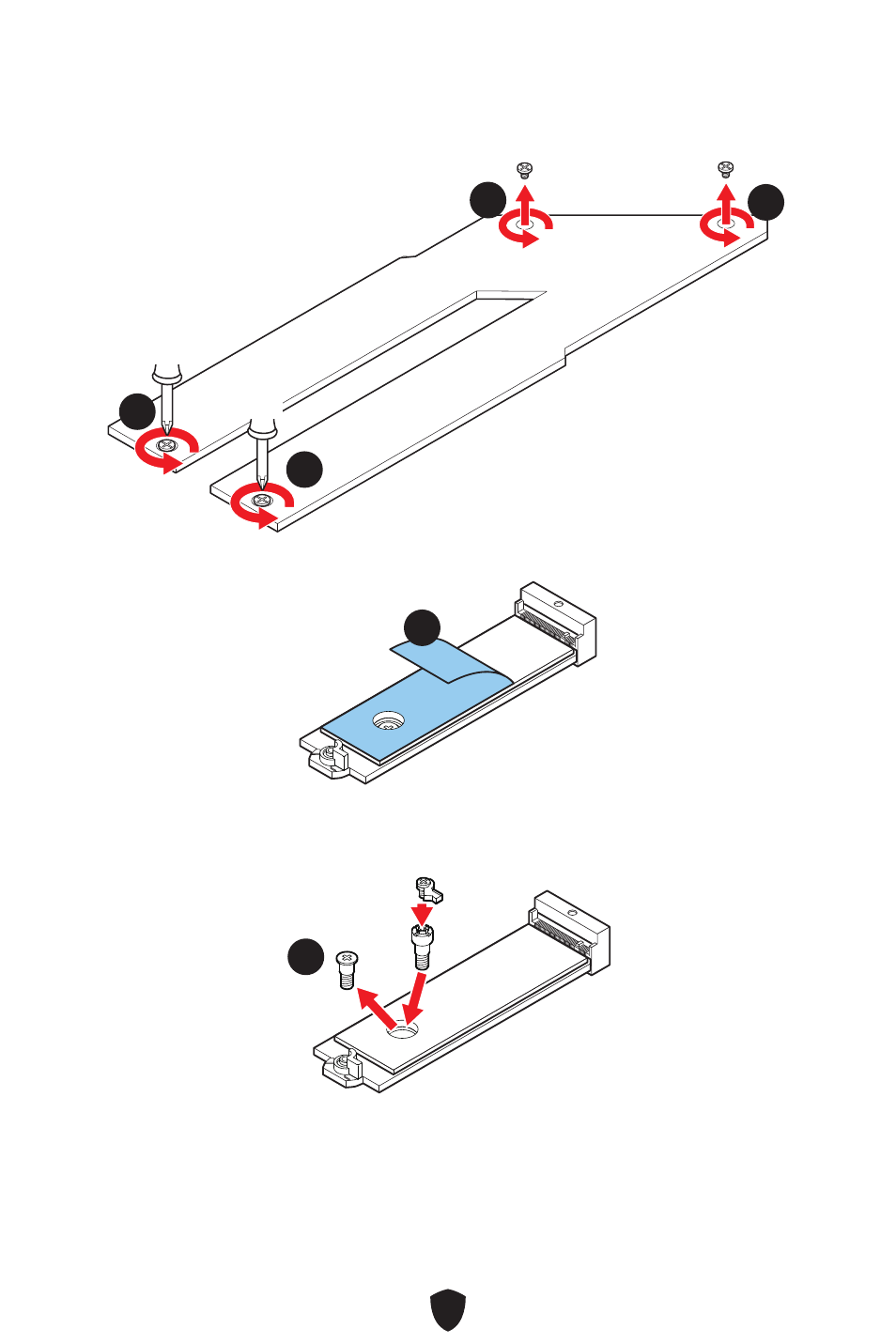

M2_3/ M2_4/ M2_5スロットへのM.2モジュールの取り付け

1.

M.2 SHIELD FROZR heatsinkのねじを緩めます。

1

1

1

1

1

1

1

1

2.

M.2プレートのM.2放熱パッドから保護膜を取り外します。

2

2

3.

2260 SSDが取り付けられている場合は、M.2プレートからねじを取り外し、供給の

EZ M.2クリップキットをM.2プレートに取り付けます。2280 SSDが取り付けられて

いる場合はこのステップを飛ばします。

3

3

2260 SSD
