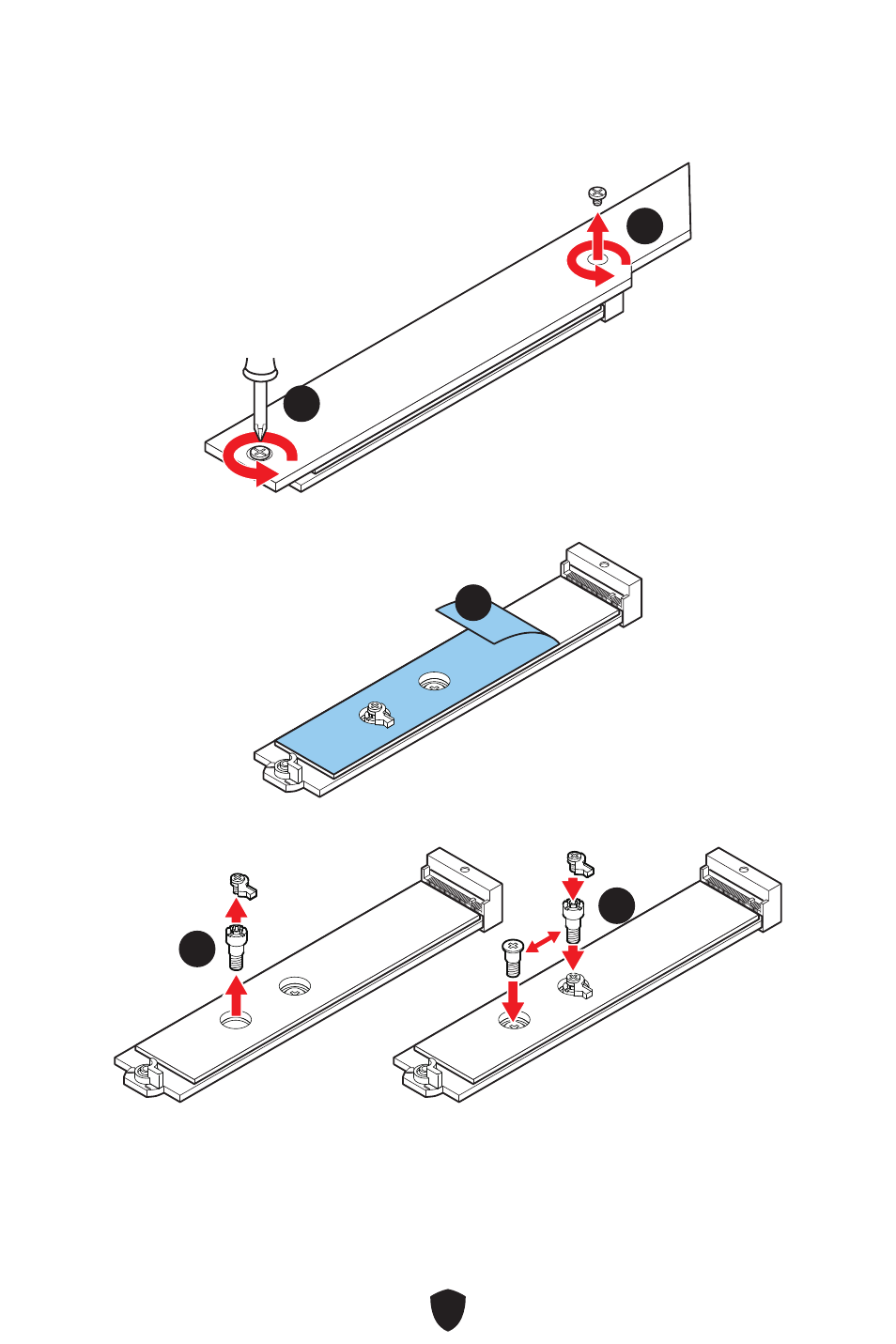

安裝 M.2 模組到 M2_2 插槽

1.

鬆開 M2_1 Shield Frozr 散熱片的螺絲並取下散熱片。

1

1

1

1

2.

取下 M.2 底板上 M.2 導熱墊上的保護膠片。

2

2

3.

依照您的 SSD 裝置的長度取下或更換螺絲。如果您安裝的 2280 SSD，請跳過此步驟。

3

3

3

3

22110 SSD

2260 SSD
