ND 780
Üzembehelyezési útmutató
6. Üzembe helyezés
Bármely rendszer biztonsága, amely tartalmazza e kijelzĘ használatát, a
rendszer összeszerelĘjének, vagy üzembehelyezĘjének a felelĘssége.
Interfészek
Hátulsó
1
Bekapcsológomb
2
Elektromos csatlakozó
3
Biztosítékok
4
Géptesthez földelt éltapintó
5
KT 130 éltapintó és IOB 49
6
Jeladó bemenetek:
X1, X2, X3
tengelyek, 11 —A
PP
/1 V
PP
.
7
RS-232-C:
PC kapcsolat.
8
Földelési csatlakozó
lásd
az alábbi ¿ gyelmeztetést

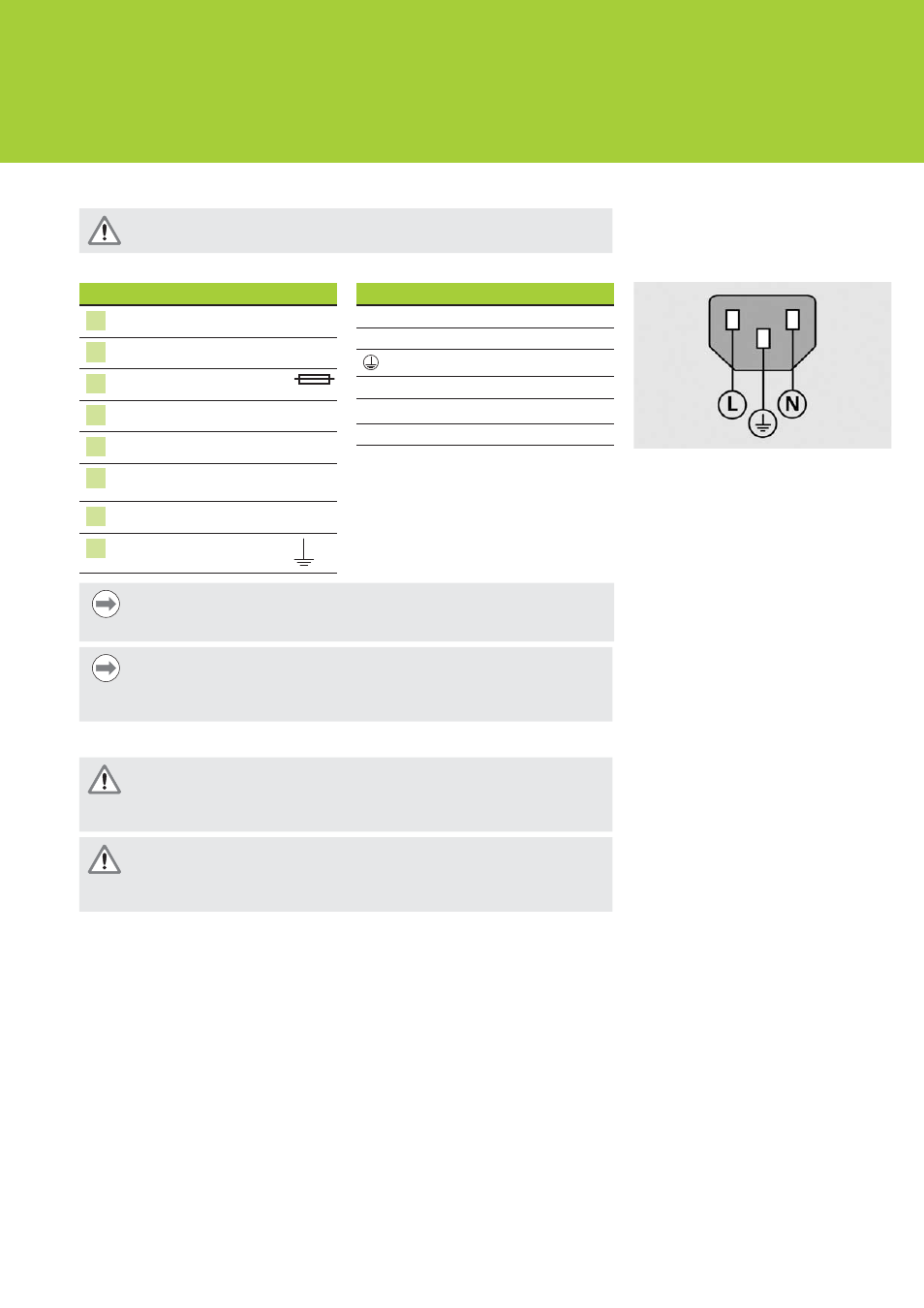

Tápkábel
L:
Fázis (barna)
N:
Nulla (kék)
VédĘvezeték (föld) zöld/sárga
3-vezetékes (földelt)
Min. kábel keresztmetszet: 0.75 mm
2
Max. kábelhossz: 3 m
Tápkábel
Megjegyzés
A kijelzĘ bekapcsolt állapotában kábelt lehúzni vagy csatlakoztatni tilos. A
belsĘ alkatrészek megsérülhetnek.
Megjegyzés
A kijelzĘ hátulján lévĘ földelési csatlakozót a gép földelési csillagpontjára
kell csatlakoztatni. A csatlakozó vezeték minimum keresztmetszete: 6 mm
2
.
Soha ne használja a készüléket megfelelĘ földelés nélkül.
Elektromos csatlakozó
Figyelmeztetés! Áramütés veszélye
Ha a kijelzĘ nincs megfelelĘen földelve, akkor fennáll az áramütés veszélye.
A balesetek elkerülése érdekében mindig 3-vezetékes (földelt) tápkábelt
használjon, és gyĘzĘdjön meg a megfelelĘ földelésrĘl.
Figyelmeztetés! T Ħzveszély
TĦveszély áll fenn, ha a tápkábel nem az elĘírásoknak megfelelĘ.
A balesetek elkerülése érdekében, mindig a megadott mĦszaki
paramétereknek megfelelĘ, vagy azt meghaladó tápkábelt kell használni.
