37
ND 780
Instruções de Instalação

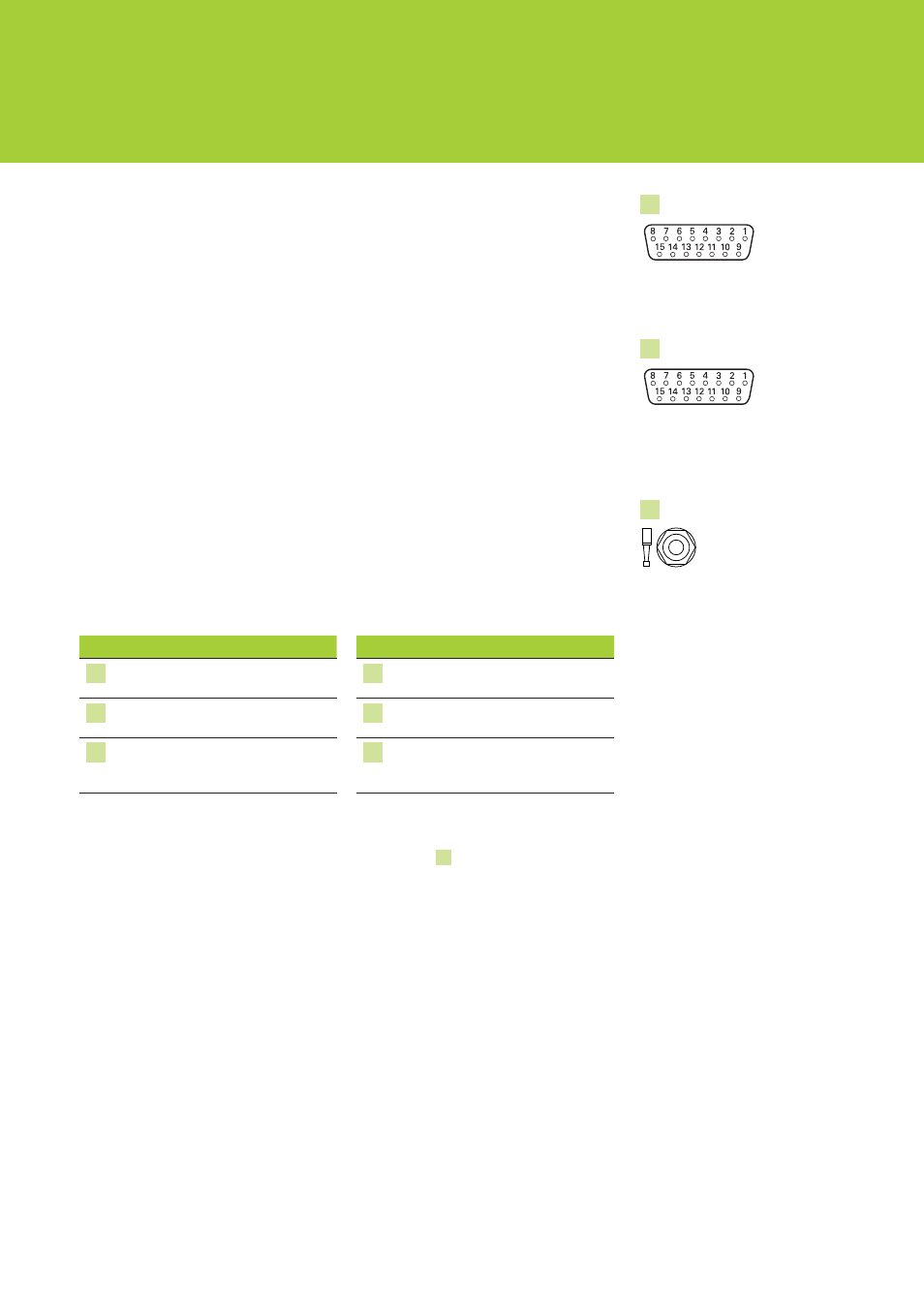

Ligar o IOB 49
O IOB fornece entradas e saídas digitais e uma saída analógica para controlo CSS
(rotação) ou controlo de fuso (fresagem).
Para ligar o IOB 49:
X Verifi que se o interruptor de ligação está na posição “off” (desligado).
X Ligue o IOB 49 utilizando o cabo de ligação ao X10 localizado no painel posterior do
produto. Se usar o Apalpador de Medição KT 130, deverá ser usado um cabo em "Y".
Verifi que a secção de Acessórios para informações mais detalhadas.
Ligar o Apalpador de Medição KT 130
O Apalpador de Medição KT 130 é utilizado para funções de sondagem.
Para ligar um Apalpador de Medição KT 130:
X Verifi que se o interruptor de ligação está na posição “off” (desligado).
X Ligue o Apalpador de Medição KT 130 directamente ao ND 780 utilizando o X10
localizado na parte traseira do produto. Se usar o IOB 49, deverá ser usado um cabo em
“Y”. Verifi que a secção de Acessórios para informações mais detalhadas.
Ligar o Apalpador de Medição Terra
O Apalpador de Medição Terra é usado para localizar uma extremidade numa peça de
trabalho.
Para ligar o Apalpador de Medição Terra:
X Verifi que se o interruptor de ligação está na posição “off” (desligado).
X Ligue o Apalpador de Medição terra à fi cha de entrada na parte posterior do produto.
7. Elementos de funcionamento
Frente Frente (cont.)
A
Ecrã LCD
D
Teclado numérico: Introduzir dados
numéricos
B
Teclas de função: Modifi cam-se
para apoiar as funções
E
Teclas de setas: Menu navegação
C
Teclas de eixos: Pontos de
referência a zero ou predefi nidos
F
Luz de indicação de energia: A luz
LED ilumina-se quando a energia
estiver ligada
8. Arranque inicial
Para arrancar o produto:
X Prima o lado “On” (alimentação) do interruptor de ligação 1 para ligar o produto. O
ecrã de arranque é visualizado.
5
X10 - KT 130 - IOB 49
5
X10 - KT 130 - IOB 49
4
Ligação à terra do indicador de aresta
