29
ND 780
Instrucciones de instalación
6. Instalación
La seguridad de un sistema donde se integra este producto es responsabilidad
del montador o instalador del sistema.
Interfaces
Lado posterior
1
Interruptor de corriente
2
Acoplamiento de red
3
Portafusible sustituible
4
Conexión a tierra del palpador de
aristas
5
Palpador de aristas KT 130 e
IOB 49
6
Entradas de encoder: Encoders de
interfaz de eje X1, X2, X3 11 μA
PP
y
1 V
PP
7
RS-232-C Comunicación de PC.
8
Conexión de toma de
tierra véase aviso abajo

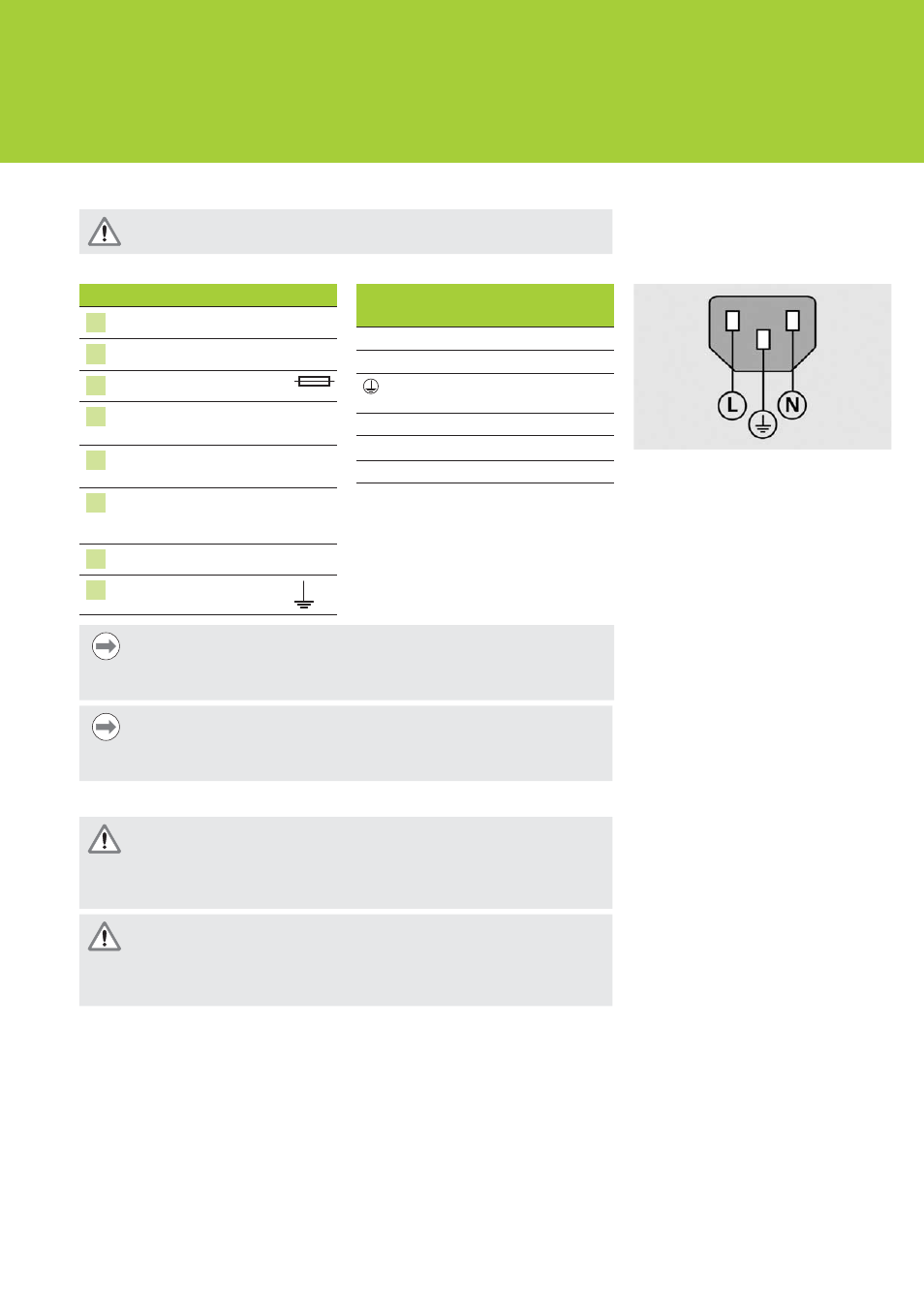

Cable de conexión a la alimentación
eléctrica
L: Tensión de alimentación (marrón)
N: Neutral (azul)
Conexión de conductor de
protección (tierra) (verde/amarillo)
3-conductor (con tierra)
Sección mín. de cable: 0,75 mm
2
Longitud máx. de cable: 3 m
Cable de alimentación
Aviso
No establezca ni interrumpa ninguna conexión mientras el producto esté
conectado a la corriente. Podrían ocasionarse daños a los componentes
internos.
Aviso
Es necesario conectar la conexión a tierra situada en la parte trasera del
producto con el punto de tierra central de la máquina. Sección mínima del cable
de conexión: 6mm
2
. Nunca utilizar el equipo sin la toma de tierra adecuada.
Conexión eléctrica
¡Atención! ¡Riesgo de descarga eléctrica!
Si este equipo no dispone de una toma de tierra adecuada existe riesgo de
descargas eléctricas.
Para evitar peligros, siempre utilizar un cable de alimentación de 3 hilos (con
tierra) y asegurar la buena conexión de la tierra con la instalación del edifi cio.
¡Atención! ¡Riesgo de incendio!
Si se utiliza un cable de alimentación que no cumpla con las especifi caciones
mínimas, existe riesgo de incendio.
Para evitar peligros, utilizar siempre un cable de alimentación que cumpla o
mejore las especifi caciones mínimas indicadas.
