Mount the assembled Modular Track under your cabinets
and attach to the box using the #8 screw provided. See
Modular Track instructions for further details.
Monter le rail modulaire assemblé sous les armoires
et le fixer au boîtier à l'aide de la vis #8 fournie. Pour
plus d'informations, voir les instructions relatives au rail
modulaire.
Monte la guía modular ensamblada debajo de los
gabinetes y fíjela a la caja usando el tornillo N.º 8
suministrado. Consulte las Instrucciones de la guía
modular para obtener más información detallada.
NOTE: Wires not shown
for clarity
4

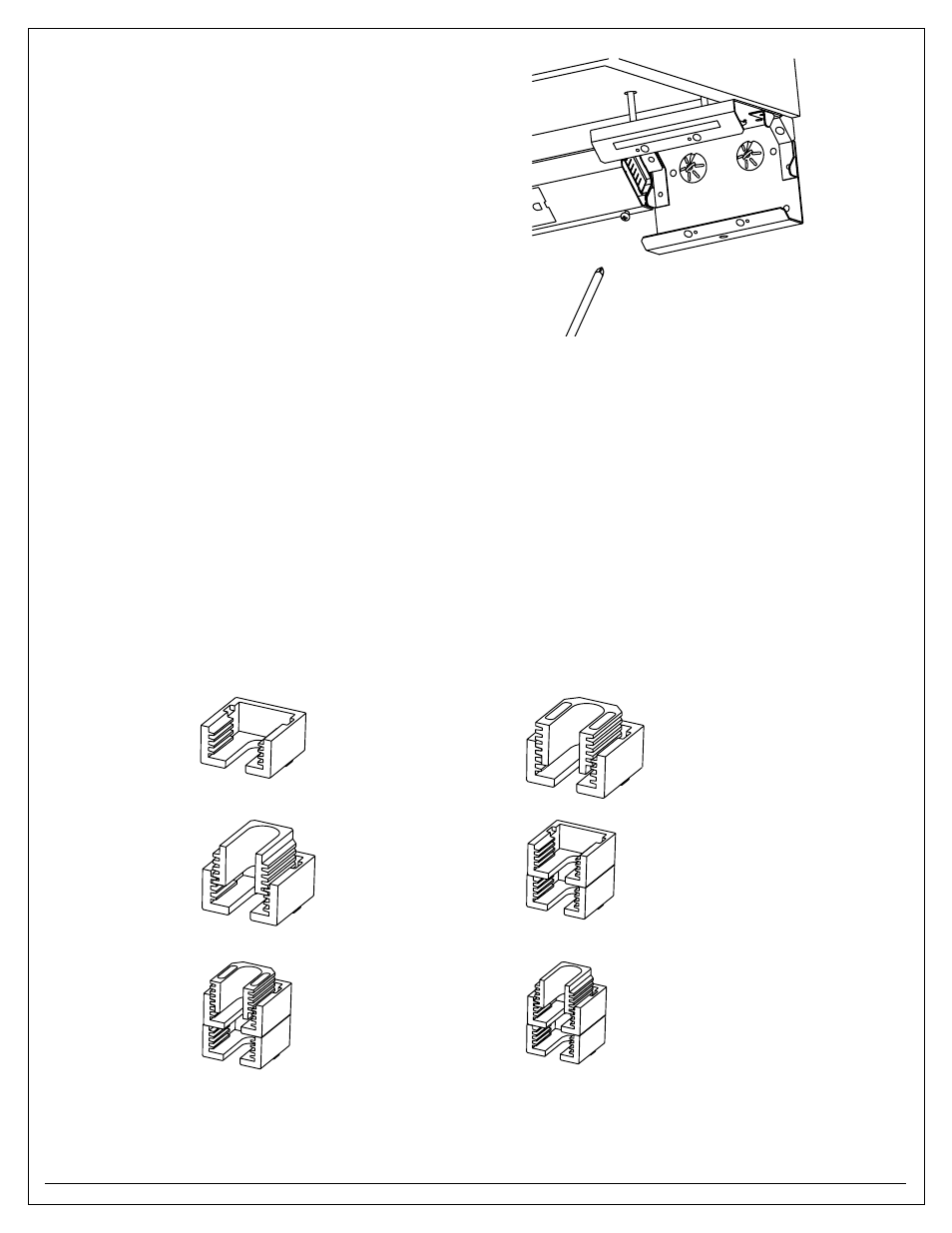

If you have used the carriage bolt(s) to attach your Power Control Box to your
cabinets, configure the spacers provided to match the frame depth of your cabinet,
and slide them over the bolt(s). The spacers can be assembled together in various
ways so as to reach the required height.
Si le boîtier est fixé à une armoire à l'aide d'un ou plusieurs boulons de carrosserie,
configurer les entretoises fournies en fonction de la profondeur de l'armature
de l'armoire et les glisser au-dessus des boulons. Les entretoises peuvent être
assemblées de façons différentes pour atteindre la hauteur requise.
Si usó los pernos de carrocería para fijar la caja de control de alimentación a los
gabinetes, configure los separadores provistos para que coincida la profundidad del
bastidor de su gabinete y deslícelos sobre los pernos. Los separadores se pueden
ensamblar juntos de diversas maneras para alcanzar la altura requerida.
31/64"
[12.2mm]
5/8" - 11/16"
[15.6mm - 17.6mm]
9/16" - 13/16"
[14.3mm - 20.3mm]
61/64"
[24.3mm]
1 3/32" - 1 11/64"
[27.8mm - 29.7mm]
1 3/64" - 1 9/32"
[26.5mm - 32.5mm]
REmARqUE : Câbles non
illustrés pour une
meilleure visibilité
NOTA: los cables no se muestran
para mayor claridad.
