17

102588

6. Verwijder de

thermoschakelaar.

7. Steek de draden van de

nieuwe thermoschakelaar
door het gat onderin de
kachelbehuizing.

8. Monteer de nieuwe

thermoschakelaar op de
twee montagebouten op
de achterplaat (zie figuur
22).

9. Breng de stervormige

sluitringen en moeren
weer op de bouten aan.

10. Aanbeveling voor goede

resultaten: Draai de
moeren tot 0,45 à 0,68
N+m (4 à 6 in-lb) aan.

11. Plaats de motor en het

ventilatorrooster in de
achterzijde van de kachel-
behuizing (zie figuur 23).

12. Steek de drie schroeven

door de kachelbehuizing
en in het ventilatorrooster.
Draai de schroeven stevig
vast.

13. Maak de blauwe

voedingsdraden van de
thermoschakelaar aan de
aansluitstrip en de
voedingsdraad van de
elektromagnetische klep
vast (zie Bedradings-
schema, pagina 9).

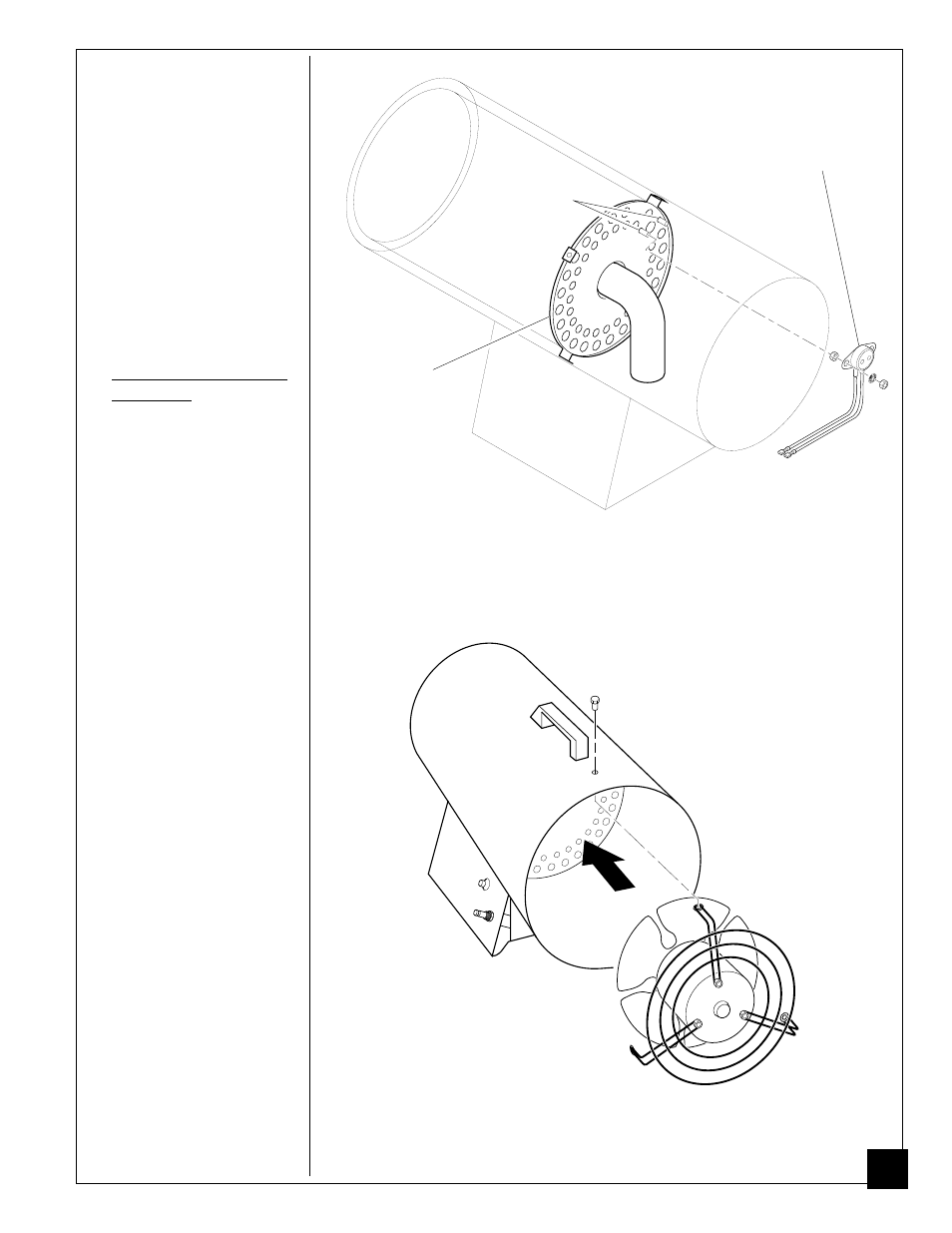

Figuur 23 - Motor en ventilatorrooster weer in de kachel aanbrengen

Figuur 22 - Nieuwe thermoschakelaar op montagebouten aanbrengen

Nieuwe
thermoschakelaar

Montagebouten

Achterplaat
