15

102588

Thermokoppel

1. Controleer of de stekker

uit het stopcontact is.

2. Verwijder de drie schroe-

ven waarmee het
ventilatorrooster aan de
kachelbehuizing is
bevestigd.

3. Verwijder de motor en het

ventilatorrooster uit de
kachelbehuizing (zie
figuur 14). Wees voor-
zichtig dat u de ventilator
niet beschadigt.

4. Verwijder de moer van

het thermokoppel die zich
in de verbrandingskamer
bevindt (zie figuur 15).

5. Plaats de kachel op zijn

zijkant en verwijder de
thermokoppeldraad uit de
gasklep (zie figuur 16).

6. Verwijder het

thermokoppel uit de
kachel.

7. Installeer de eerste van de

twee moeren op het
nieuwe thermokoppel (zie
figuur 17). Plaats de moer
ongeveer 40 mm van het
uiteinde van het
thermokoppel.

8. Steek het uiteinde van het

thermokoppel door het gat
voor het thermokoppel in
de achterplaat (zie figuur
18).

9. Installeer een tweede

moer op het
thermokoppel. Bevestig
deze moer op het
thermokoppel vanuit de
binnenkant van de
verbrandingskamer (zie
figuur 18). Stel beide
thermokoppelmoeren zo
af dat het uiteinde van het
thermokoppel 40 mm van
de achterplaat vandaan is.

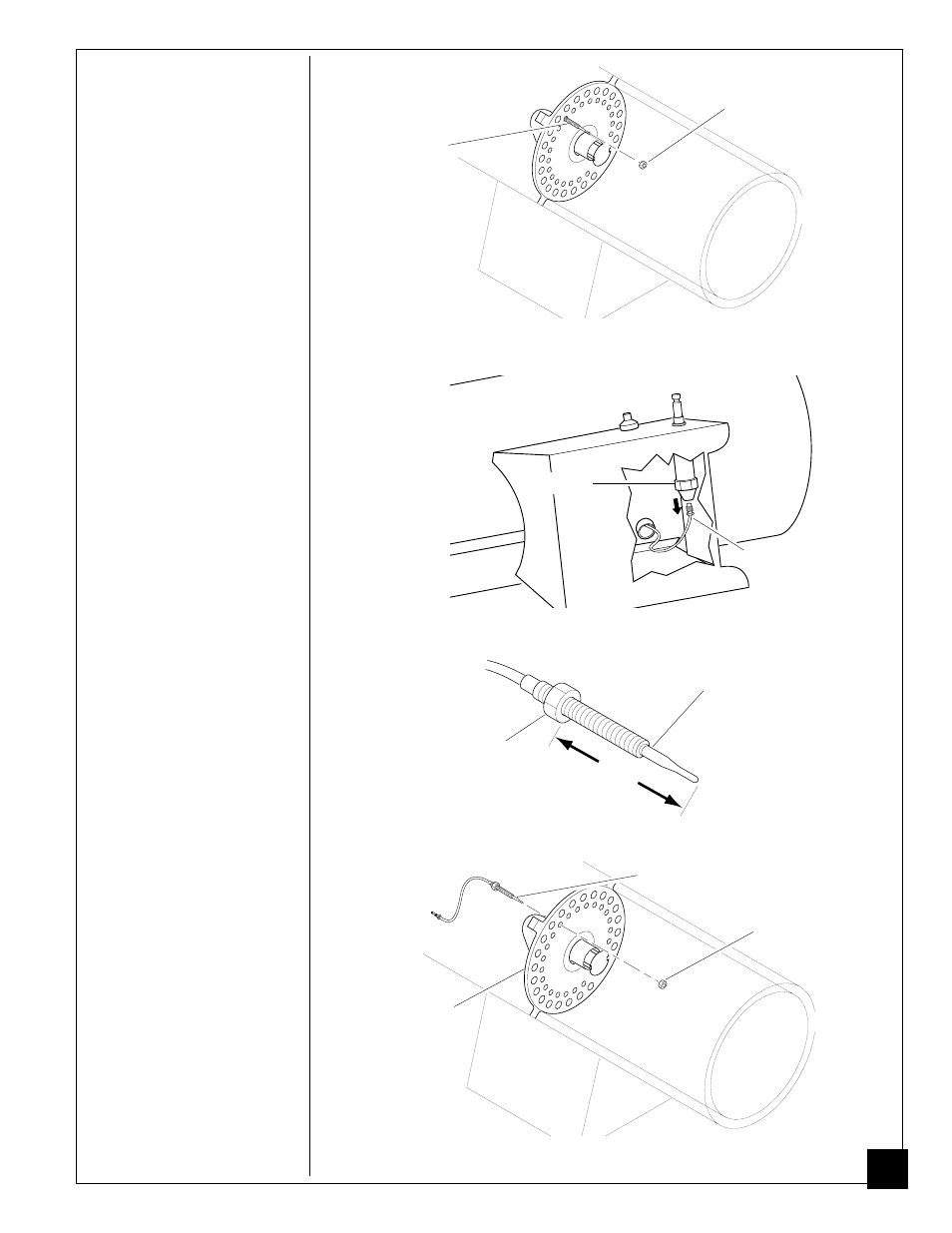

Figuur 15 - Plaats van thermokoppelmoer

Figuur 16 - Thermokoppeldraad uit gasklep verwijderen

Figuur 17 - Eerste moer op nieuw thermokoppel aanbrengen

Figuur 18 - Nieuw thermokoppel aanbrengen

Eerste van twee moeren

Thermokoppelmoer

Achterplaat

40 mm

Nieuw thermokoppel

Thermokoppeldraad

Gasklep

Thermokoppel

Thermokoppelmoer

Thermokoppel
