14

102588

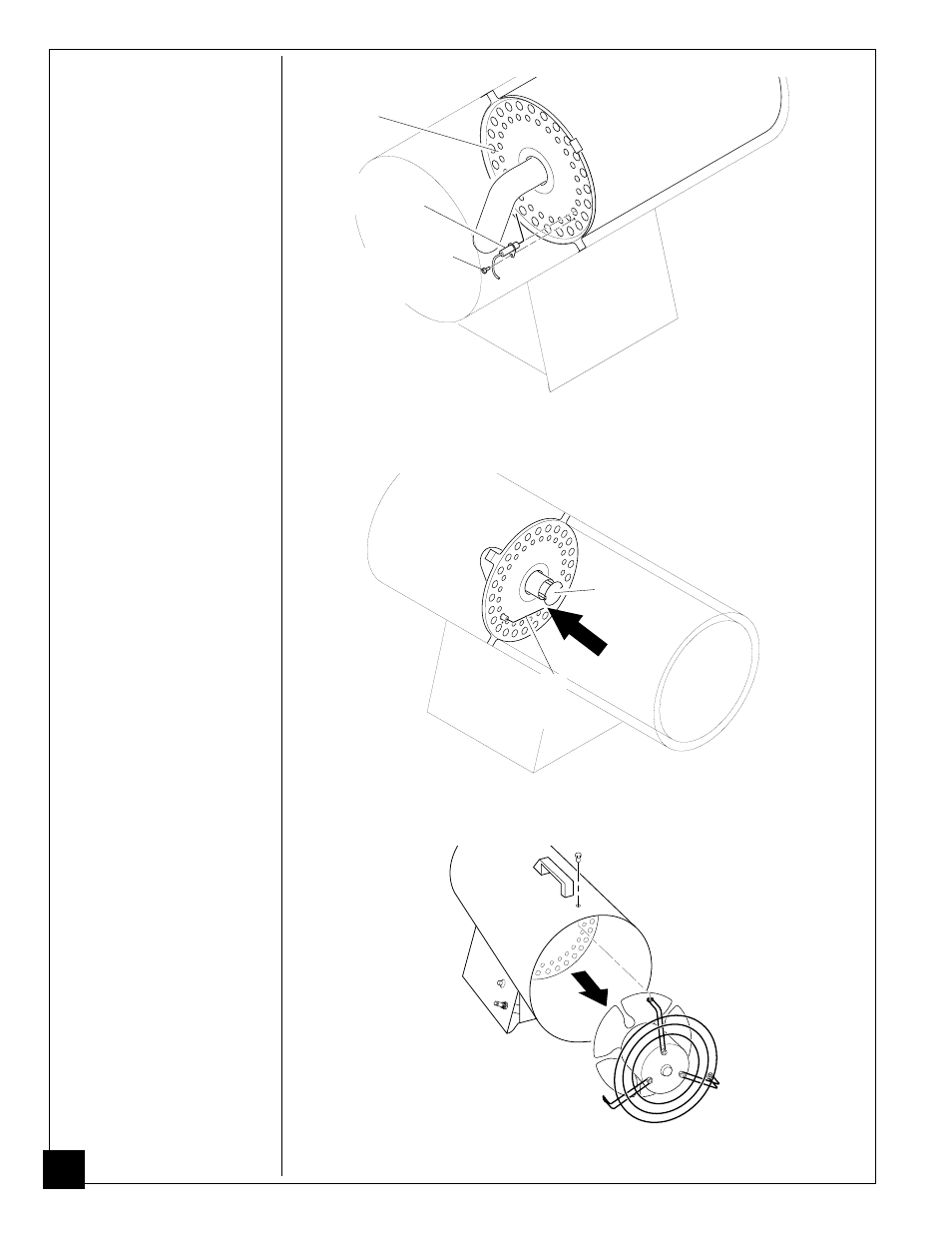

Figuur 12- Montageschroef van ontstekingsmechanisme en ontstekings-

mechanisme verwijderen

Figuur 13 - Afstand tussen elektrode van

ontstekingsmechanisme en trefplaat

Figuur 14 - Motor en ventilatorrooster uit de kachel verwijderen

Ontstekings-
mechanisme

vervolg

3.

Verwijder de montages-
chroef van het ontstekings-
mechanisme met een
moersleutel of standaard
schroevedraaier uit de
achterplaat (zie figuur 12).

4. Neem het ontstekings-

mechanisme uit de
achterplaat.

5.

Breng een nieuw
ontstekingsmechanisme
aan. Bevestig het
ontstekingsmechanisme
met de montageschroef van
het ontstekingsmechanisme
aan de achterplaat.

6. Plaats de draad van het

nieuwe ontstekings-
mechanisme door de bus
in de kachelbehuizing.
Bevestig de draad aan het
piëzo-ontstekings-
mechanisme.

7. Stel de afstand tussen de

elektrode van het
ontstekingsmechanisme
en de trefplaat in op 4,3
mm (zie figuur 13).

8. Test op vonk.

WAARSCHUWING:
Overtuig u ervan dat
de kachel van de
propaantoevoer is
afgekoppeld. Kachel
kan aanslaan en
ernstige brandwon-
den veroorzaken.

Druk de knop van het
piëzo-ontstekings-
mechanisme in en kijk of
u een vonk ziet tussen de
elektrode van het
ontstekingsmechanisme
en de trefplaat.

9. Plaats de motor en het

ventilatorrooster in de
achterzijde van de
kachelbehuizing (zie
Motor en Ventilator,
pagina 13, stap 9 en 10).

Achter-
plaat

Montageschroef
van ontstekings-
mechanisme

Tref-
plaat

Afstands-
gebied

Elektrode van
ontstekings-
mechanisme

Ontstekings-
mechanisme
