16

102588

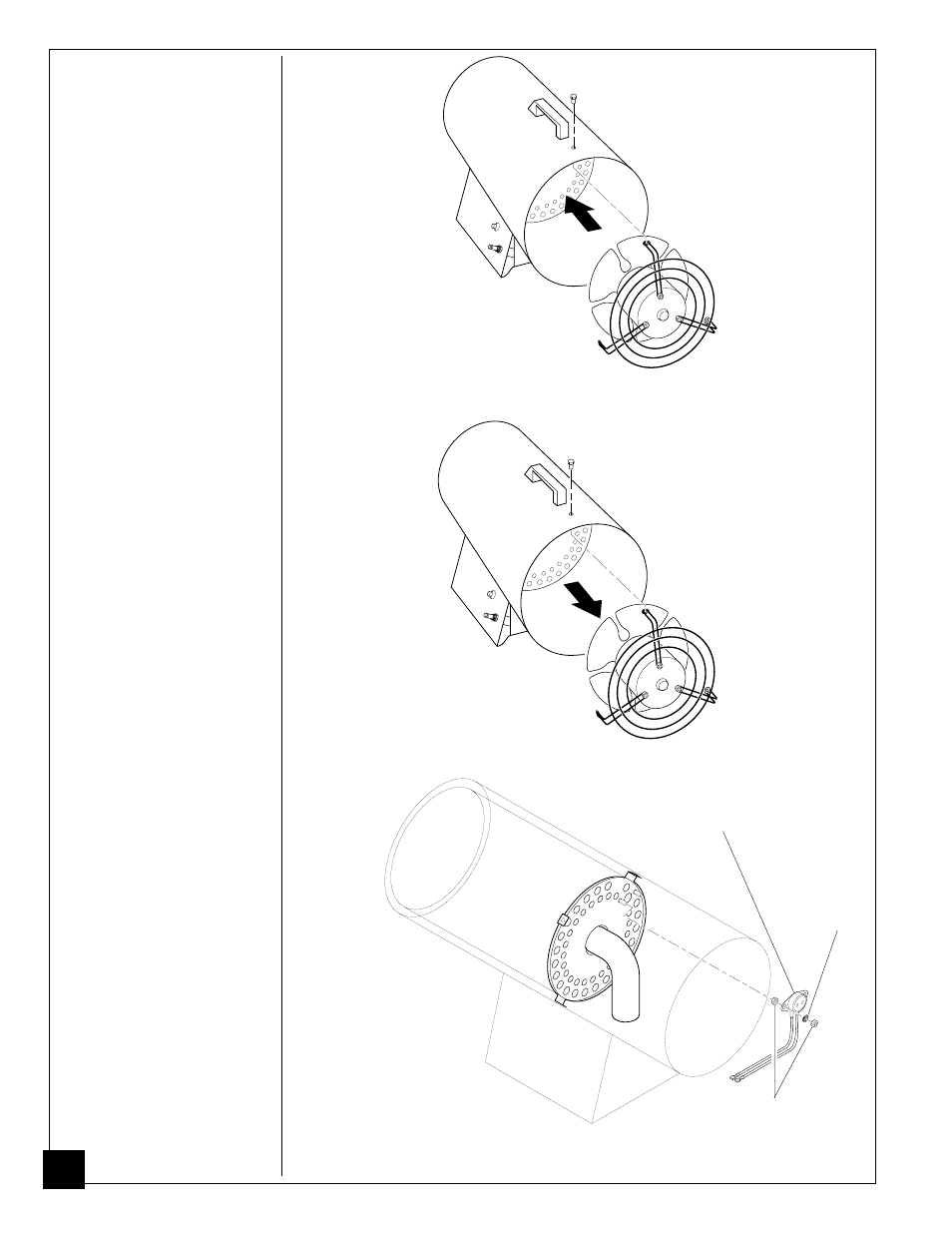

Figuur 20 - Motor en ventilatorrooster uit de kachel verwijderen

Figuur 21 - Moeren en stervormige sluitringen

van de thermoschakelaar verwijderen

Moeren

Figuur 19 - Motor en ventilatorrooster weer in de kachel aanbrengen

Thermokoppel

vervolg

10. Draai de

thermokoppelmoeren vast
en controleer of ze 40 mm
van het uiteinde van het
thermokoppel zijn.

11. Steek de

thermokoppeldraad weer
door de kachel en in de
gasklep. Zet de
thermokoppeldraad stevig
vast in de gasklep (niet te
vast).

12. Plaats de motor en het

ventilatorrooster in de
achterzijde van kachel-
behuizing (zie figuur 19).

13. Steek de drie schroeven

door de kachelbehuizing
en in het ventilatorrooster.
Draai de schroeven stevig
vast.

Thermoschakelaar

1. Controleer of de stekker

uit het stopcontact is.

2. Verwijder de drie schroe-

ven waarmee het
ventilatorrooster aan de
kachelbehuizing is
bevestigd.

3. Verwijder de motor en het

ventilatorrooster uit de
kachelbehuizing (zie
figuur 20). Wees voor-
zichtig dat u de ventilator
niet beschadigt.

4. Verwijder de twee

moeren en stervormige
sluitringen van de
thermoschakelaar (zie
figuur 21).

5. Maak de blauwe

voedingsdraden van de
thermoschakelaar in de
kachelvoet los.

Thermoschakelaar

Stervormige
sluitringen
