16

102588

10. Die

Thermoelementmuttern
festziehen und die Spit-
zenposition in 40 mm
Abstand überprüfen.

11. Das Thermoelementkabel

durch das Gerät zurück
zum Gasventil führen.
Das Thermoelementkabel
im Gasventil befestigen,
bis es satt anliegt (nicht
zu fest anziehen).

12. Den Motor und die

Gebläseschutzabdeckung
an der Rückseite des
Heizgerätgehäuses
einsetzen (siehe Abbil-
dung 19).

13. Drei Schrauben durch das

Heizgerätgehäuse in die
Gebläseschutzabdeckung
einführen. Die Schrauben
fest anziehen.

Thermoschalter

1. Sicherstellen, daß der

Stecker des Geräts aus der
Steckdose gezogen ist.

2. Drei Schrauben entfernen,

mit denen die Gebläse-
schutzabdeckung am
Heizgerätgehäuse befe-
stigt ist.

3. Den Motor und die

Gebläseschutzabdeckung
aus dem Heizgerätgehäuse
entfernen (siehe Abbil-
dung 20). Sorgfältig
vorgehen, um das Gebläse
nicht zu beschädigen.

4. Zwei Muttern und

Arretierungsscheiben
vom Thermoschalter
abnehmen (siehe Abbil-
dung 21).

5. Die blauen

Thermoschalterleitungen
im Heizgerätsockel
abnehmen.

Thermoelement

(Fortsetzung)

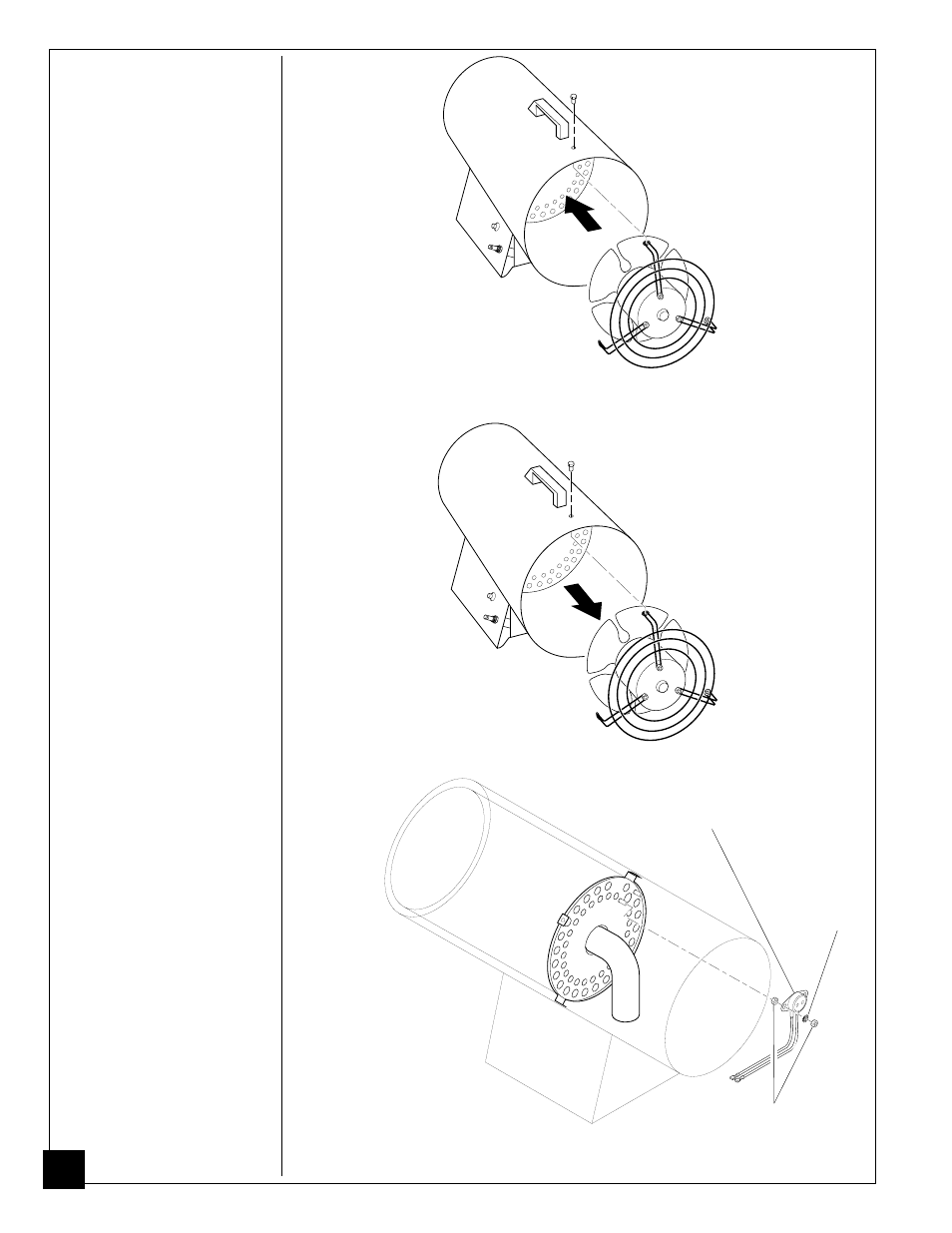

Abbildung 21 - Abnehmen der Muttern und Arretierungsscheiben vom

Thermoschalter

Muttern

Thermoschalter

Arretierungs-
scheiben

Abbildung 20 - Entfernen des Motors und der Gebläseschutzabdeckung aus

dem Heizgerät

Abbildung 19 - Wiedereinsetzen des Motors und der Gebläseschutzab-

deckung in das Heizgerät
