12

102588

WARTUNGS-
VERFAHREN

Motor und Gebläse

1. Drei Schrauben entfernen,

mit denen die Gebläse-
schutzabdeckung am
Heizgerätgehäuse befe-
stigt ist.

2. Den Motor und die

Gebläseschutzabdeckung
aus dem
Heizgerätgehäuse entfer-
nen (siehe Abbildung 7).

3. Die Gebläsemutter mit

einer Zange vom vorde-
ren Ende der Motorwelle
abnehmen (siehe Abbil-
dung 8).

4. Das Gebläse entfernen.

Vorsichtig vorgehen,
damit die Gebläseflügel-
anstellung nicht beein-
trächtigt wird.

5. Drei Muttern, mit denen

die Gebläseschutzab-
deckung am Motor
befestigt ist, mit einem
Steckschlüssel entfernen.
Die Gebläseschutzab-
deckung vom Motor
abnehmen (siehe Abbil-
dung 9).

6. Den alten Motor entsor-

gen.

7. Die Gebläseschutzab-

deckung mit drei Muttern
am neuen Motor befesti-
gen (siehe Abbildung 9).
Die Muttern fest anzie-
hen.

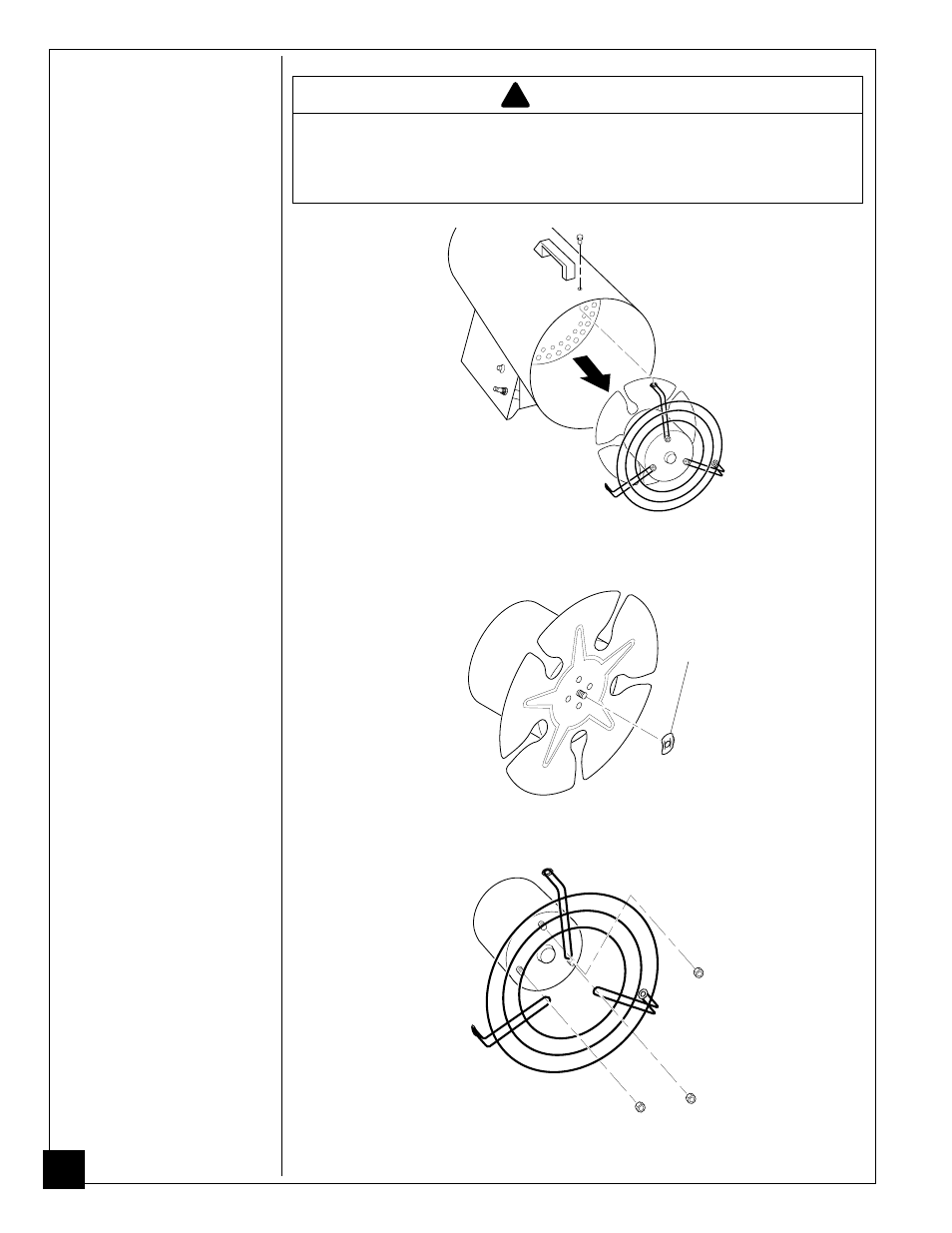

Abbildung 7 - Entfernen des Motors und der

Gebläseschutzabdeckung aus dem Heizgerät

Abbildung 8 - Abnehmen der Gebläsemutter von der Motorwelle

Abbildung 9 - Entfernen bzw. Befestigen der

Gebläseschutzabdeckung am Motor

Gebläsemutter

!

ACHTUNG

Beginnen Sie niemals Wartungsarbeiten am Heizgerät, während es
eingesteckt, an die Propanzufuhr angeschlossen, in Betrieb oder
heiß ist. Es besteht die Gefahr schwerer Verbrennungen und von
Elektroschock.
