15

102588

Thermoelement

1. Sicherstellen, daß der

Stecker des Geräts aus der
Steckdose gezogen ist.

2. Drei Schrauben entfernen,

mit denen die Gebläse-
schutzabdeckung am
Heizgerätgehäuse befe-
stigt ist.

3. Den Motor und die

Gebläseschutzabdeckung
aus dem Heizgerätgehäuse
entfernen (siehe Abbil-
dung 14). Sorgfältig
vorgehen, um das Gebläse
nicht zu beschädigen.

4. Die innerhalb der Ver-

brennungskammer
befindliche
Thermoelementmutter
entfernen (siehe Abbil-
dung 15).

5. Das Gerät auf die Seite

legen und das
Thermoelementkabel vom
Gasventil abnehmen
(siehe Abbildung 16).

6. Das Thermoelement vom

Gerät entfernen.

7. Die erste der beiden

Muttern am neuen Ther-
moelement anbringen
(siehe Abbildung 17). Die
Mutter etwa 40 mm von
der Spitze des Thermoele-
ments entfernt plazieren.

8. Die Spitze des Thermo-

elements durch die
Thermoelementöffnung in
der Hinterfläche einführen
(siehe Abbildung 18).

9. Die zweite Mutter am

Thermoelement anbringen.
Diese Mutter von inner-
halb der Verbrennungs-
kammer am Thermoele-
ment befestigen (siehe
Abbildung 18). Beide
Thermoelementmuttern
justieren, bis die Spitze des
Thermoelements 40 mm
von der Hinterfläche
entfernt ist.

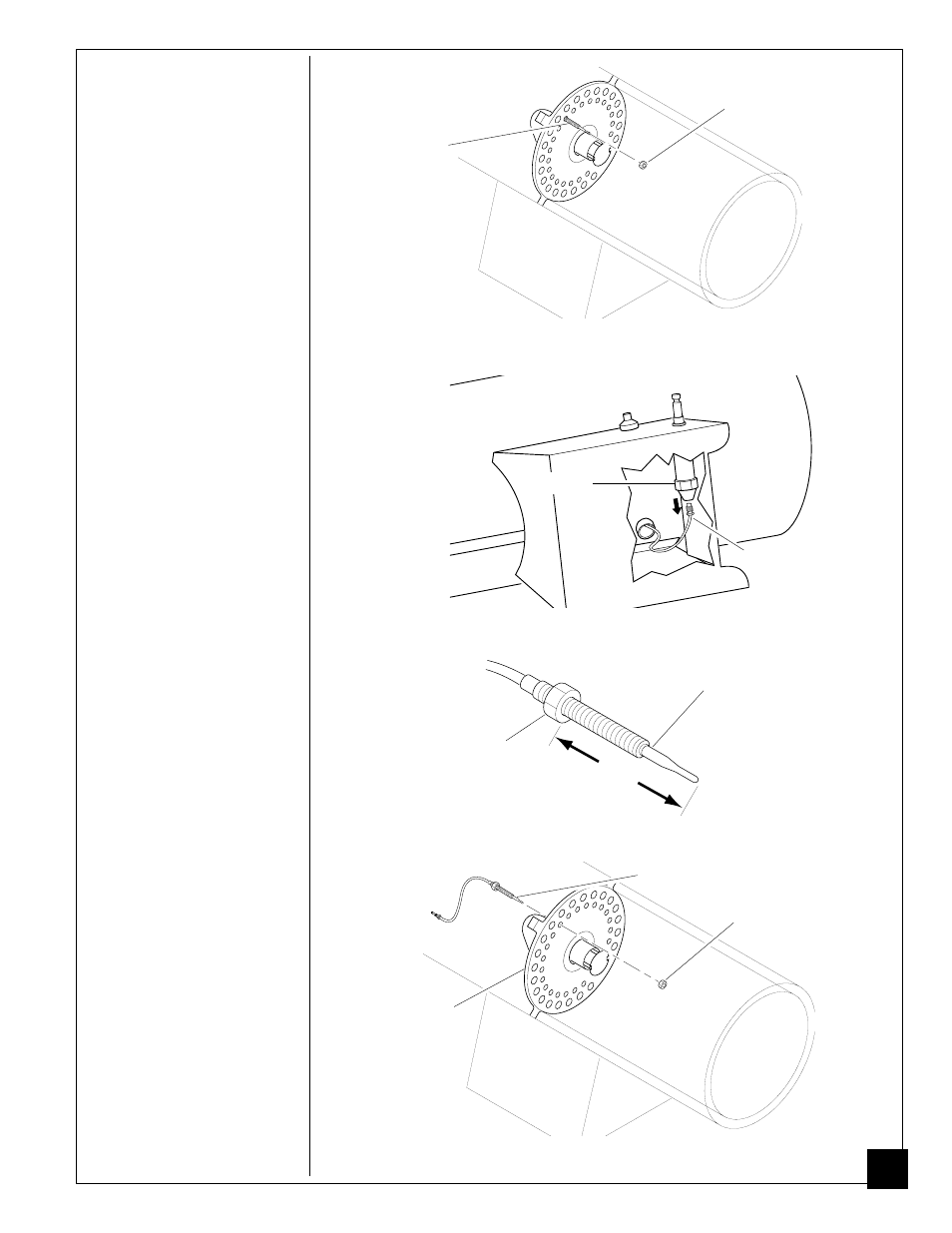

Abbildung 15 - Position der Thermoelementmutter

Abbildung 16 - Abnehmen des Thermoelementkabels vom Gasventil

Abbildung 17 - Anbringen der ersten Mutter am neuen Thermoelement

Abbildung 18 - Einbau des neuen Thermoelements

Erste der beiden Muttern

Thermoelementmutter

Hinterfläche

40 mm

Neues Thermoelement

Thermoelementkabel

Gasventil

Thermoelement

Thermoelementmutter

Thermoelement
