10

102588

PROCÉDURES

D’ENTRETIEN

Pour éviter les risques de brûlures ou de choc électri-
que, ne jamais effectuer l’entretien de l’appareil branché
sur le secteur, raccordé à l’alimentation en propane, en
fonctionnement ou chaud.

Moteur et ventilateur

1. Retirer les trois vis de

fixation de la grille du
ventilateur au corps de
l’appareil.

2. Retirer le moteur et la

grille de ventilateur du
corps de l’appareil (voir la
figure 7).

3. À l’aide de pinces, retirer

l’écrou de ventilateur de
l’arbre moteur (voir la
figure 8).

4. Retirer le ventilateur.

Veiller à ne pas changer le
pas des pales du ventila-
teur.

5. Retirer les trois écrous de

fixation de la grille de
ventilateur au moteur à
l’aide d’une clй а douille.
Retirer la grille (voir la
figure 9).

6. Jeter le moteur défec-

tueux.

7. Monter la grille de ventila-

teur sur le nouveau moteur
avec les trois écrous (voir
la figure 9). Serrer les
écrous fermement.

8. Installer le ventilateur sur

l’arbre du nouveau
moteur.

IMPORTANT :

Lors de

l’installation du ventilateur
sur l’arbre moteur, veiller
à ce que le numéro de
référence estampillé sur le
ventilateur soit dirigé vers
le moteur. Visser l’écrou
de ventilateur sur l’extré-
mité de l’arbre et le serrer
fermement.

9. Remettre le moteur et la

grille de ventilateur en
place dans l’arrière de
l’appareil (voir la figure
10).

10. Insérer les trois vis dans

les trous de la grille et du
corps de l’appareil et les
serrer fermement.

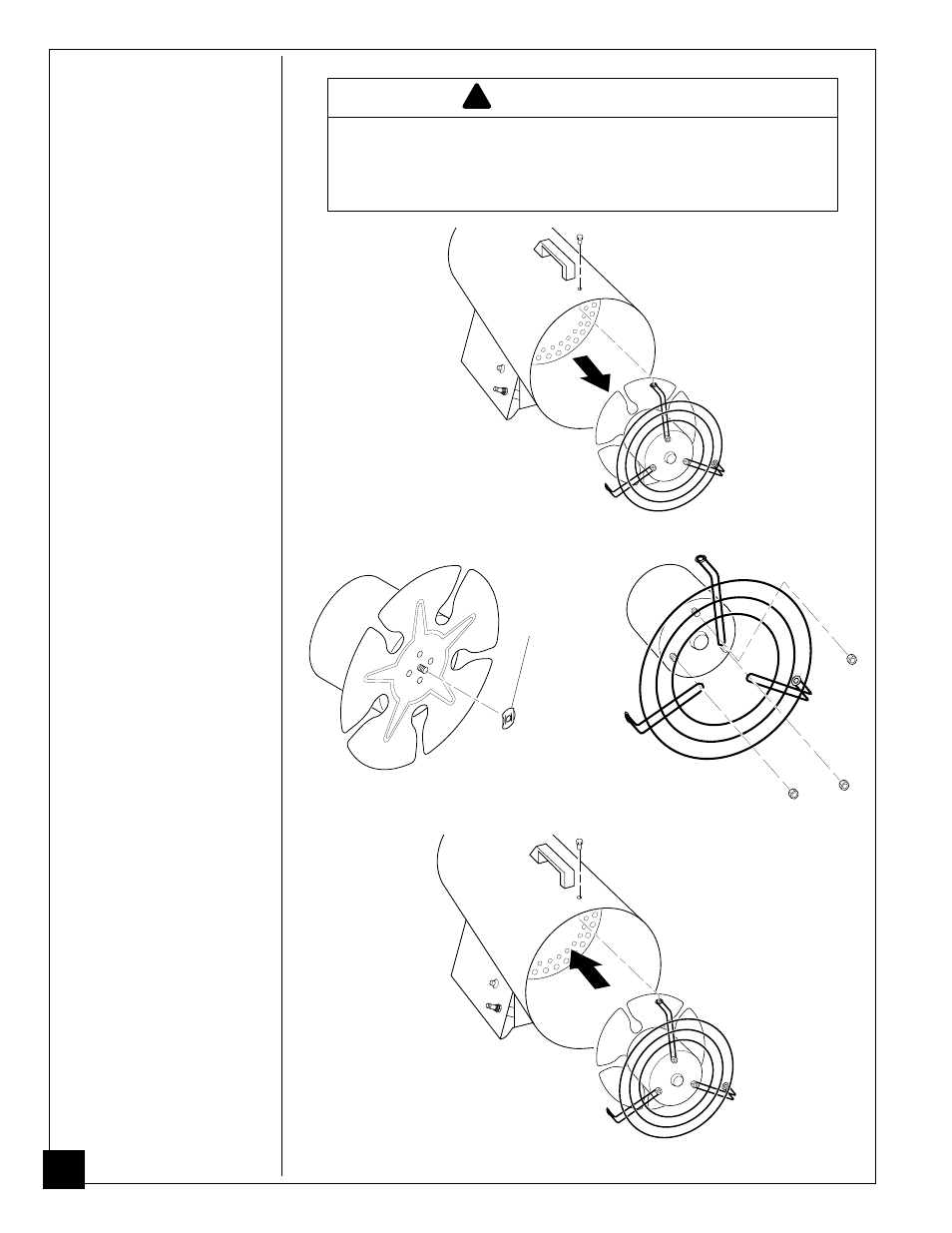

Figure 7 - Dépose du moteur et de la grille du ventilateur

Figure 8 - Retrait de l’écrou du

ventilateur

Figure 9 - Fixation de la grille de

ventilateur sur le moteur

Figure 10 - Remise en place du moteur et de la grille du ventilateur

!

AVERTISSEMENT

Écrou du
ventilateur
