14

102588

Hinterfläche

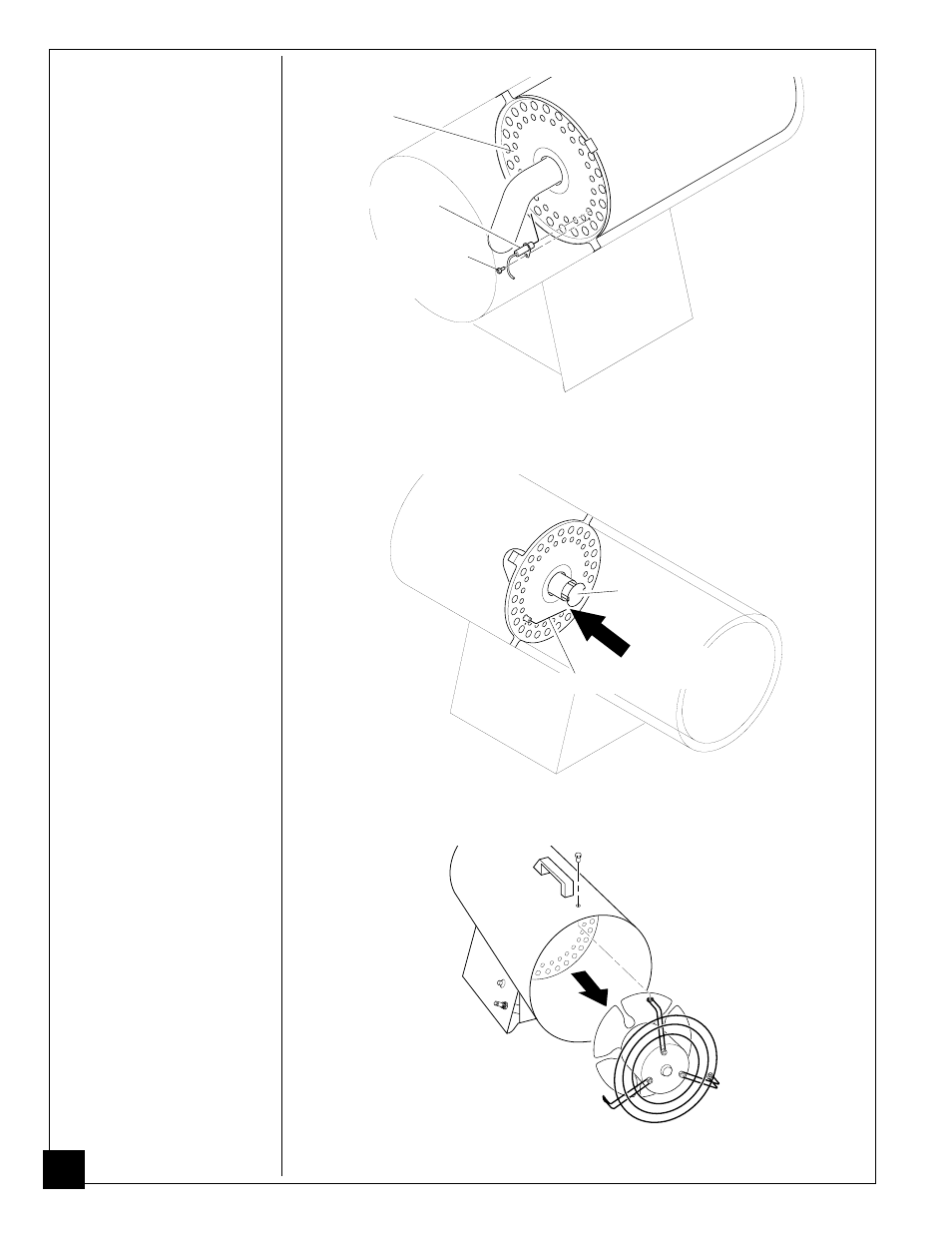

Abbildung 12 - Entfernen der Zündvorrichtungs-Befestigungsschraube und

der Zündvorrichtung

Zündvorrichtungs-
Befestigungs-
schraube

Zielplatte

Zündelektrode

Abbildung 13 - Abstand zwischen Zündelektrode und Zielplatte

Zündvorrichtung

Funken-
strecken-
bereich

3. Die Zündvorrichtungs-

Befestigungsschraube mit
einem Steckschlüssel oder
einem Standard-Schrau-
benzieher von der Hinter-
fläche entfernen (siehe
Abbildung 12).

4. Die Zündvorrichtung von

der Hinterfläche entfernen.

5. Die neue Zündvorrichtung

einbauen. Die Zündvor-
richtung mit der
Zündvorrichtungs-
Befestigungsschraube an
der Hinterfläche befesti-
gen.

6. Das Zündvorrichtungs-

kabel von der neuen
Zündvorrichtung durch die
Hülse im Heizgerätgehäuse
führen. Das
Zündvorrichtungskabel an
der Piezozündvorrichtung
befestigen.

7. Die Funkenstrecke

zwischen Zündelektrode
und Zielplatte auf 4,3 mm
einstellen (siehe Abbil-
dung 13).

8. Auf Funken überprüfen.

ACHTUNG: Sicherstel-
len, daß das Heizgerät
von der Propanzufuhr
getrennt ist. Das
Heizgerät könnte
zünden und schwere
Verbrennungen verur-
sachen.

Den Piezozündknopf
drücken und auf einen
Funken zwischen der
Zündelektrode und der
Zielplatte achten.

9. Den Motor und die

Gebläseschutzabdeckung
in die Rückseite des
Heizgerätgehäuses einset-
zen (siehe Motor und
Gebläse
auf Seite 13,
Schritte 9 und 10).

Abbildung 14 - Entfernen des Motors und der Gebläseschutzabdeckung aus

dem Heizgerät

Zündvorrichtung

(Fortsetzung)
