4

102588

PRODUCT-

IDENTIFICATIE

Heteluchtuitlaat
(voorkant)

Behui-
zing

Handvat

Motor

Ventilator-
rooster

Knop van piëzo-
ontstekings-
mechanisme

Kachel-
voet

Automatische
regelklepknop

Inlaat-
koppelstuk

Slang plus
regulateur

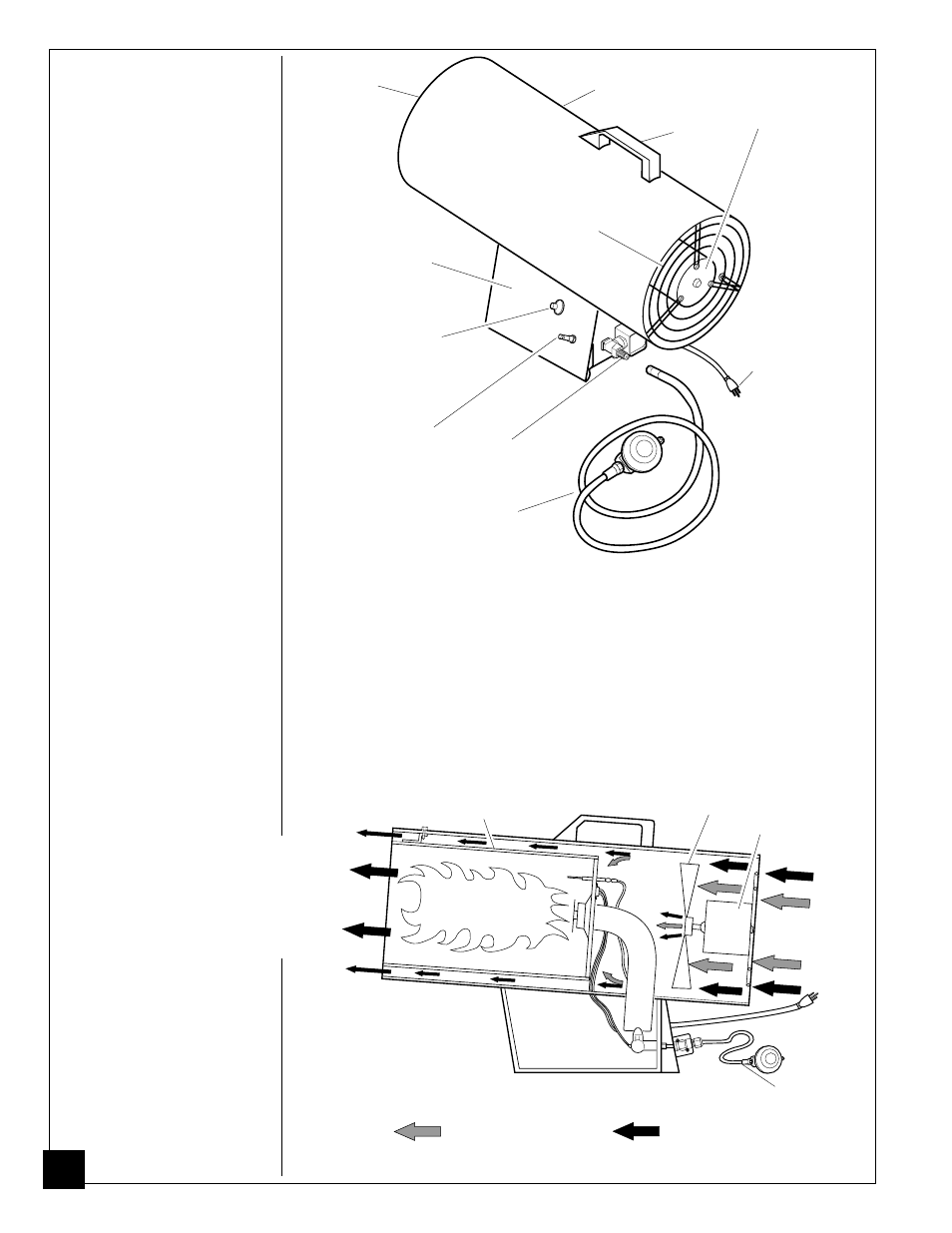

Figuur 1 - Model BLP35E

Koele
lucht
naar
binnen
(ach-
terkant)

Verbrandingskamer

Ventilator

Motor

Figuur 2 - Bedrijfsaanzicht, dwarsdoorsnede

OVERZICHT

VAN DE WER-

KING

Het brandstofsysteem:

De slang plus regulateur wordt bevestigd aan de

propaangastoevoer. Dit levert brandstof aan de kachel.

Het luchtsysteem:

De motor doet de ventilator draaien. De ventilator stuwt

lucht in en rond de verbrandingskamer. Deze lucht wordt verwarmd en levert een
schone, hete luchtstroom.

Het ontstekingssysteem:

Het piëzo-ontstekingsmechanisme ontsteekt de

brander.

Het branderregelsysteem:

Dit systeem zorgt ervoor dat de kachel uitgescha-

keld wordt als de vlam uitgaat.

Netsnoer

Slang plus
regulateur

Lucht voor verbranding

Lucht voor verwarming

Schone,
ver-
warmde
lucht naar
buiten
(voorkant)
