13

102588

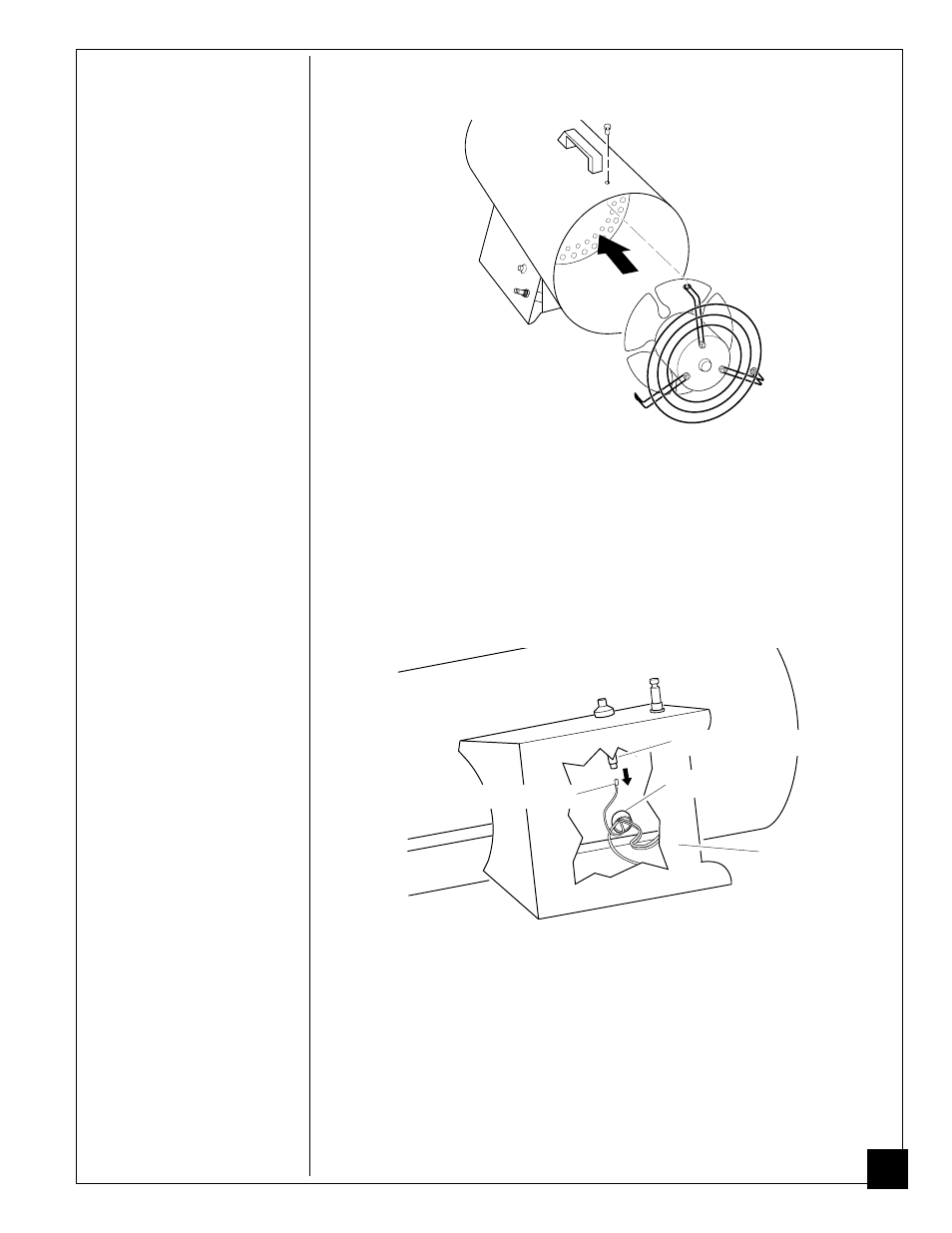

Figuur 11 - Draad van piëzo-ontstekingsmechanisme verwijderen

Figuur 10 - Motor en ventilatorrooster weer in de kachel aanbrengen

8. Plaats de ventilator op de

motoras van de nieuwe
motor.

BELANGRIJK:

Wanneer

u de ventilator op de
motoras plaatst, zorg er
dan voor dat het
onderdeelnummer dat op
de ventilator gestempeld
is, naar de motor wijst.
Bevestig de ventilator-
moer aan het einde van de
motoras. Draai de moer
stevig vast.

9. Plaats de motor en het

ventilatorrooster achterin
de kachelbehuizing (zie
figuur 10).

10. Steek de drie schroeven

door de kachelbehuizing
en in het ventilatorrooster.
Draai de schroeven stevig
vast.

Draad van ontstekingsmechanisme

Bus

Piëzo-ontstekingsmechanisme

Onderkant van
kachelvoet

Ontstekings-
mechanisme

1. Verwijder de motor en het

ventilatorrooster uit de
kachel (zie Motor en
Ventilator,
pagina 12,
stap 1 en 2).

2. Verwijder de zwarte

draad van het piëzo-
ontstekingsmechanisme.
De draad van het
ontstekingsmechanisme
kan via de onderkant van
de kachelvoet bereikt
worden (zie figuur 11).
Duw de draad omhoog
door de bus in de
kachelbehuizinig.
