13

102588

13. Insérer les trois vis dans les

trous de la grille et du
corps de l’appareil et les
serrer fermement.

Thermorupteur

1.

S’assurer que l’appareil est
débranché.

2.

Retirer les trois vis de
fixation de la grille de
ventilateur au corps de
l’appareil.

3.

Sortir le moteur et la grille
de ventilateur du corps de
l’appareil (voir la figure
20). Veiller à ne pas
endommager le ventilateur.

4.

Retirer les deux écrous et
rondelles crénelées du
thermorupteur (voir la
figure 21).

5.

Débrancher les fils bleus
du thermorupteur de la
base de l’appareil.

6.

Sortir l’ensemble de
thermorupteur.

7.

Passer les fils du nouveau
thermorupteur dans le
trou du bas du corps de
l’appareil.

8.

Monter le nouveau
thermorupteur sur les deux
boulons du flasque arrière
(voir la figure 22).

9.

Remettre les rondelles
crénelées et écrous sur les
boulons.

10. Recommandation pour

un résultat précis : Serrer
les écrous а 0,45 а 0,68
N•m (4 à 6 in-lb).

11. Remettre le moteur et la

grille de ventilateur en place
dans l’arrière de l’appareil
(voir la figure 23).

12. Insérer les trois vis dans les

trous de la grille et du
corps de l’appareil et les
serrer fermement.

13. Brancher les fils bleus du

thermorupteur sur le bornier
et le fil de l’électrovanne
(voir le schéma de câblage,
page 8).

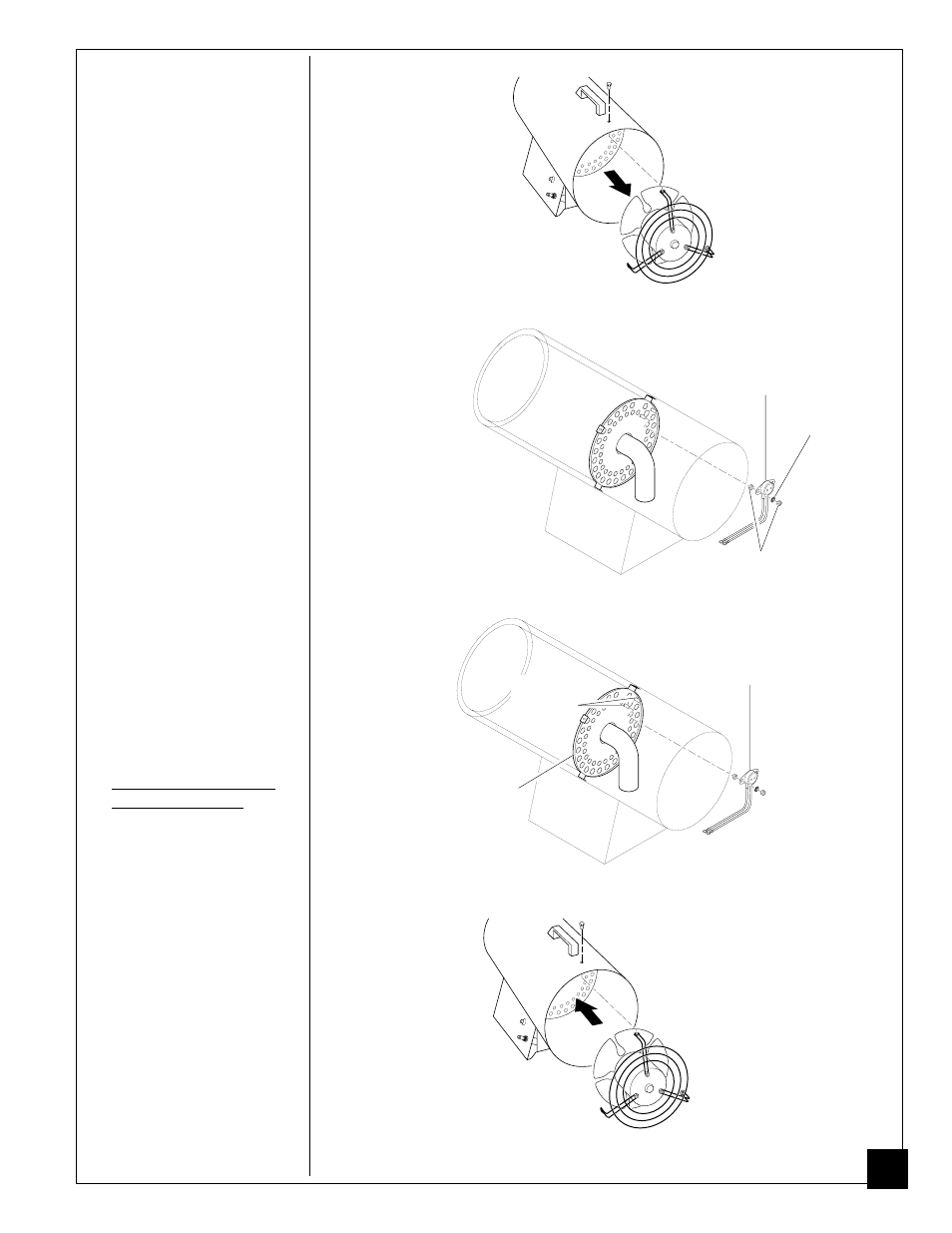

Figure 20 - Dépose du moteur et de la grille du ventilateur

Figure 23 - Remise en place du moteur et de la grille de ventilateur

Figure 21 - Retrait des écrous et rondelles crénelées du thermorupteur

Figure 22 - Installation du nouveau thermorupteur sur les boulons de montage

Écrous

Rondelles
crénelées

Thermorupteur

Nouveau thermorupteur

Flasque
arrière

Boulons de
montage
