4

102588

PRODUKT-

KENNZEICHNUNG

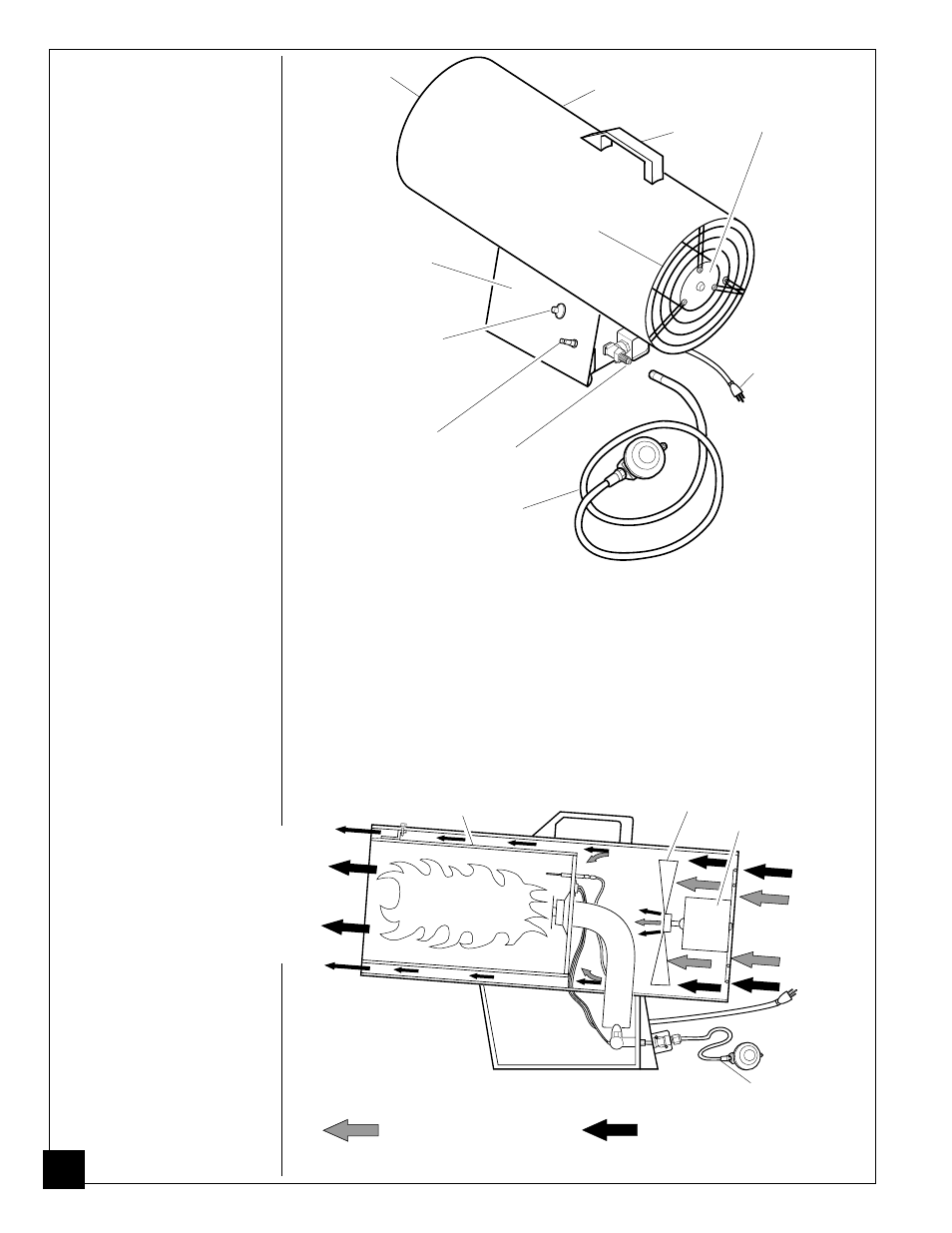

Abbildung 1 - Modell BLP35E

Kühle
Luft
strömt ein
(Rücksei-
te)

Verbrennungskammer

Gebläse

Motor

Abbildung 2 - Querschnitt der Funktionsansicht

FUNKTIONS-

WEISE

Das Brenngassystem:

Die Schlauch-/Reglereinheit wird an die Propangaszu-

fuhr angeschlossen. Dadurch wird das Heizgerät mit Brenngas versorgt.

Das Luftsystem:

Der Motor dreht das Gebläse. Das Gebläse drückt Luft in und

um die Verbrennungskammer. Diese Luft ist erhitzt und bietet einen sauberen,
heißen Luftstrom.

Das Zündsystem:

Die Piezozündvorrichtung zündet den Brenner.

Das Brennersteuersystem:

Dieses System bewirkt die Abschaltung des

Heizgeräts, wenn die Flamme erlischt.

Schlauch-/
Reglereinheit

Luft zum Verbrennen

Luft zum Heizen

Saubere
erhitzte
Luft
strömt
aus
(Vorder-
seite)

Heißluftauslaß-
öffnung (Vor-
derseite)

Gehäuse

Griff

Motor

Gebläseschutzab-
deckung

Piezozündknopf

Heizgerätsockel

Knopf des
automatischen
Steuerventils

Einlaßanschluß

Schlauch-/
Reglereinheit

Stromversorgungs-
kabel
