6. Die Thermoschalter-

Baugruppe entfernen.

7. Die neuen

Thermoschalterkabel
durch die Öffnung in der
Unterseite des
Heizgerätgehäuses nach
unten einführen.

8. Den neuen

Thermoschalter an den
beiden Befestigungs-
schrauben der Hinter-
fläche anbringen (siehe
Abbildung 22).

9. Die Arretierungsscheiben

und Muttern wieder an
den Schrauben anbrin-
gen.

10. Empfehlung für genaue

Ergebnisse: Die Muttern
mit einem Drehmoment
von 0,45…0,68 N•m
(4…6 Inch-lbs) anziehen.

11. Den Motor und die

Gebläseschutzabdeckung
an der Rückseite des
Heizgerätgehäuses
einsetzen (siehe Abbil-
dung 23).

12. Drei Schrauben durch das

Heizgerätgehäuse in die
Gebläseschutzabdeckung
einführen. Die Schrauben
fest anziehen.

13. Die blauen

Thermoschalterleitungen
an der Klemmenplatte
und am Magnetventil-
kabel befestigen (siehe
Schaltbild auf Seite 9).

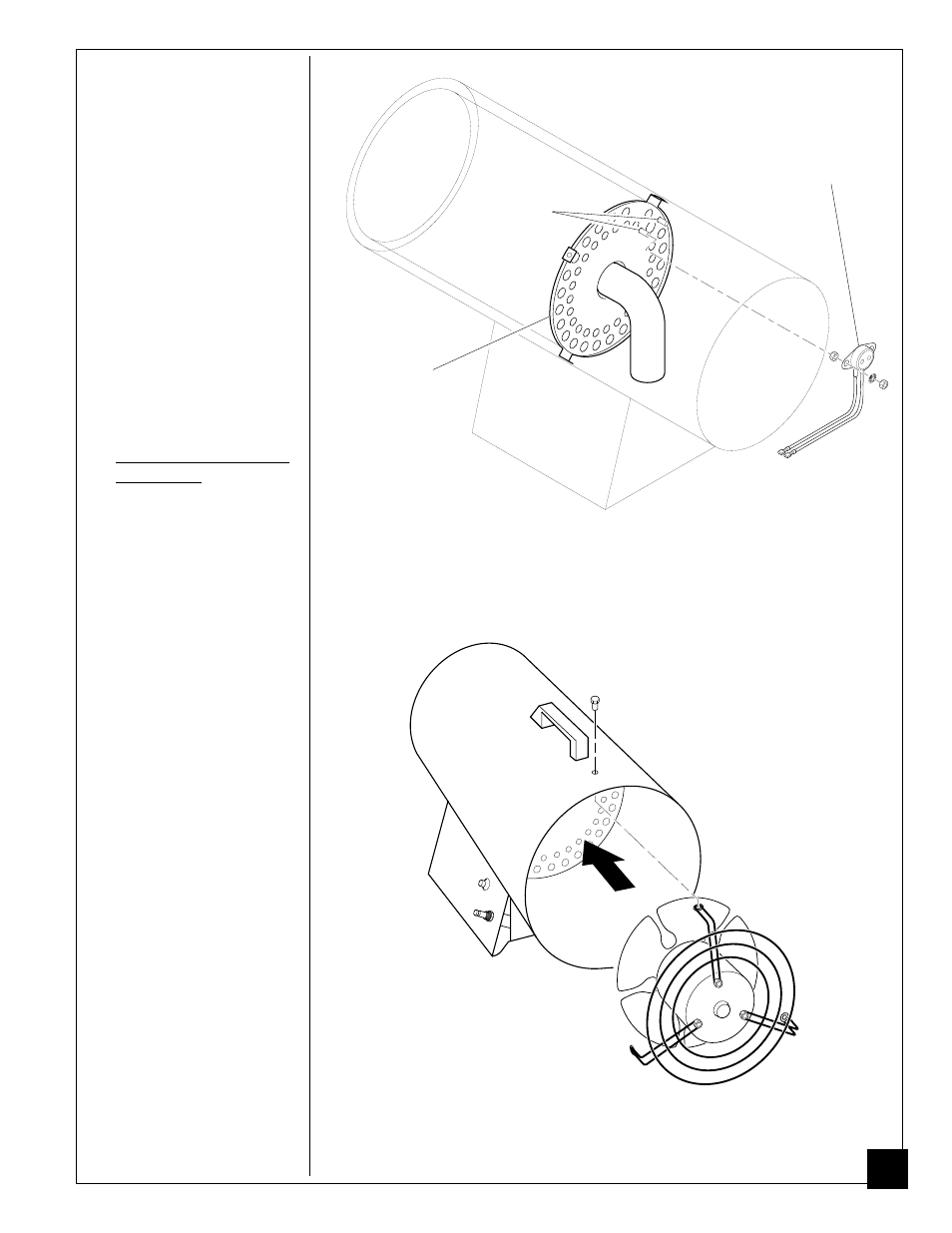

Abbildung 22 - Anbringen des neuen Thermoschalters an

den Befestigungsschrauben

Neuer
Thermoschalter

Befestigungs-
schrauben

Hinterfläche

Abbildung 23 - Wiedereinsetzen des Motors und der Gebläseschutzab-

deckung in das Heizgerät
