Thermocouple

1.

S’assurer que l’appareil est
débranché.

2.

Retirer les trois vis de
fixation de la grille de
ventilateur au corps de
l’appareil.

3.

Sortir le moteur et la grille
de ventilateur du corps de
l’appareil (voir la figure
14). Veiller à ne pas
endommager le ventilateur.

4.

Retirer l’écrou du
thermocouple se trouvant
à l’intérieur de la chambre
de combustion (voir la
figure 15).

5.

Coucher l’appareil sur le
côté et débrancher le fil du
thermocouple de la vanne
de gaz (voir la figure 16).

6.

Sortir le thermocouple de
l’appareil.

7.

Installer la première des
deux vis sur le nouveau
thermocouple (voir la
figure 17). Placer l’écrou à
environ 40 mm de la pointe
du thermocouple.

8.

Insérer la pointe du
thermocouple dans le trou
prévu à cet effet dans le
flasque arrière (voir la
figure 18).

9.

Installer le second écrou
sur le thermocouple. Cet
écrou se monte depuis
l’intérieur de la chambre de
combustion (voir la figure
18). Régler les écrous du
thermocouple de façon à ce
que sa pointe soit à 40 mm
du flasque arrière.

10. Serrer les écrous du

thermocouple et vérifier la
distance de 40 mm.

11. Acheminer le fil du

thermocouple dans le corps
de l’appareil jusqu’à la
vanne de gaz. Serrer le fil
dans la vanne pour le
maintenir (ne pas trop
serrer).

12. Remettre le moteur et la

grille de ventilateur en place
dans l’arrière de l’appareil
(voir la figure 19).

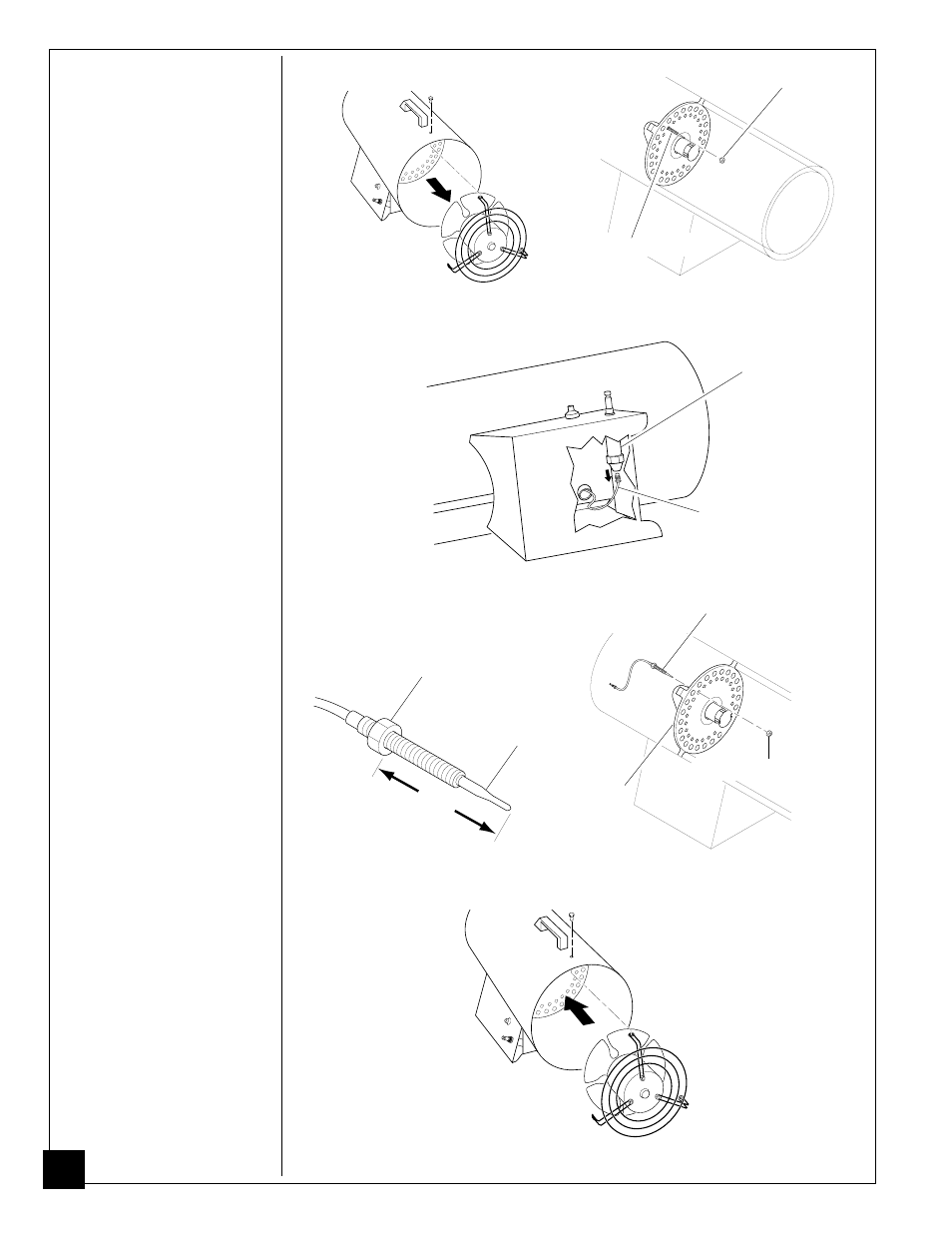

Figure 14 - Dépose du moteur et de

la grille du ventilateur

Figure 15 - Emplacement de l’écrou du

thermocouple

Figure 16 - Retrait du fil de thermocouple de la vanne de gaz

Fil du thermocouple

Vanne de gaz

Écrou du thermocouple

Figure 19 - Remise en place du moteur et de la grille de ventilateur

Thermocouple

Premier de
deux écrous

40 mm

Figure 17 - Installation du premier

écrou sur le nouveau thermocouple

Figure 18 - Installation du nouveau

thermocouple

Nouveau
thermocouple

Flasque
arrière

Thermocouple

Écrou du thermocouple
