简中-5

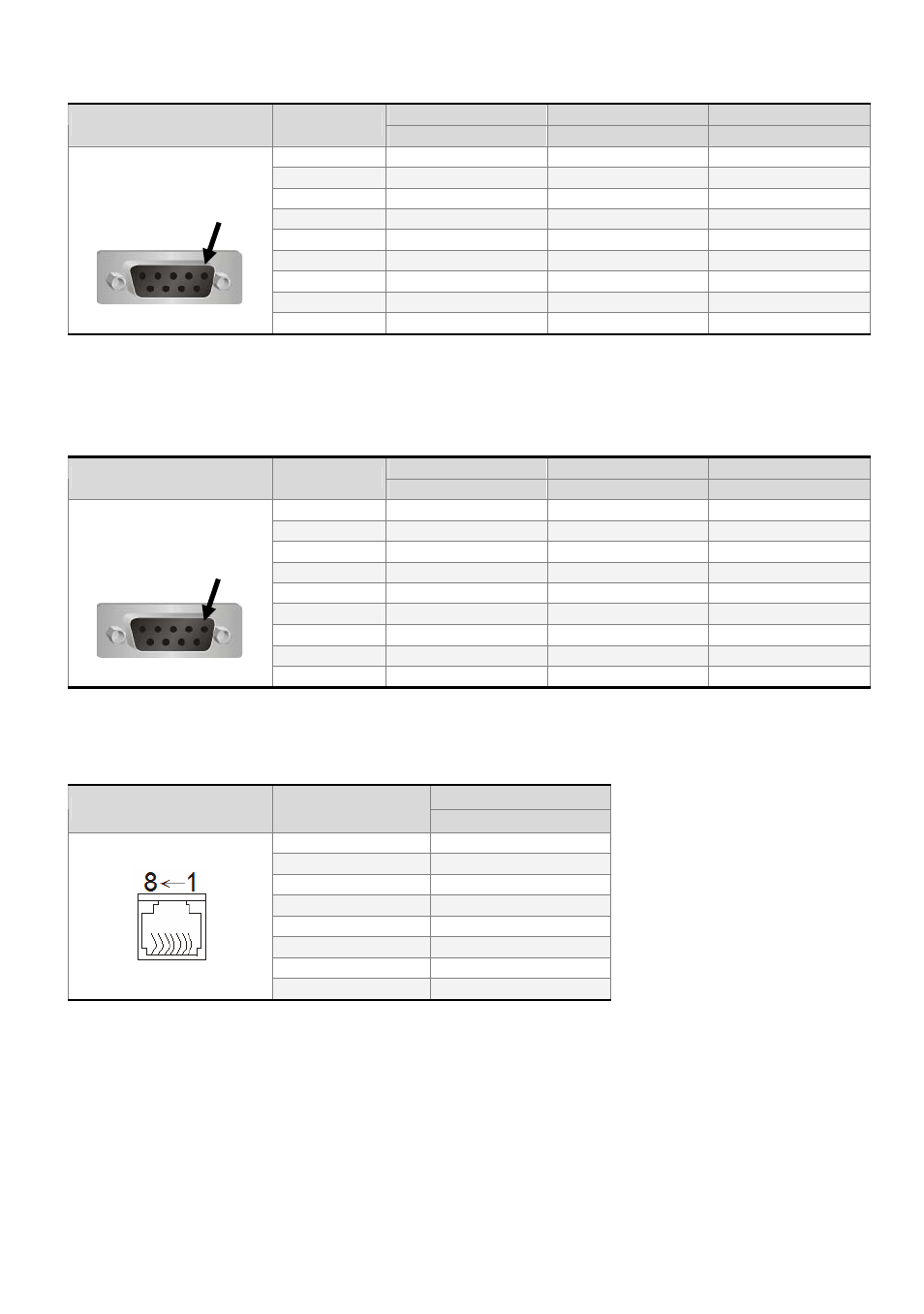

COM2 定义（支持流量控制）
MODE1 MODE2 MODE3
COM Port 示意图 脚位
RS-232 RS-422 RS-485
1 TXD+ D+
2
RXD
3 TXD
4 RXD+
5 GND GND GND
6
TXD- D-
7 RTS
8 CTS
9 RXD-
注 1：空白＝不需连接
注 2：当 COM2 使用 RS-232 流量控制(RTS、CTS 脚位)时，COM3 则无法使用。
注 3：当 COM2 使用 RS-422 流量控制时，其流量控制脚位请参考 COM3 MODE2 括号内的脚位定义。
COM3 定义
MODE1 MODE2 MODE3
COM Port 示意图 脚位
RS-232 RS-422 RS-485
1 TXD+(RTS+) D+
2 RXD
3 TXD
4 RXD+(CTS+)
5 GND GND GND
6
TXD-(RTS-) D-
7
8
9 RXD-(CTS-)
注 1：空白＝不需连接
注 2：当 COM2 使用 RS-422 流量控制时，其流量控制脚位请参考 MODE2 括号内的脚位定义。
网络端口定义
说明
网络端口示意图 脚位
网络端口
1 TX+
2
TX-
3 RX+
4
5
6
RX-
7
8
注：空白＝不需连接
PIN1
PIN1
