简中-4

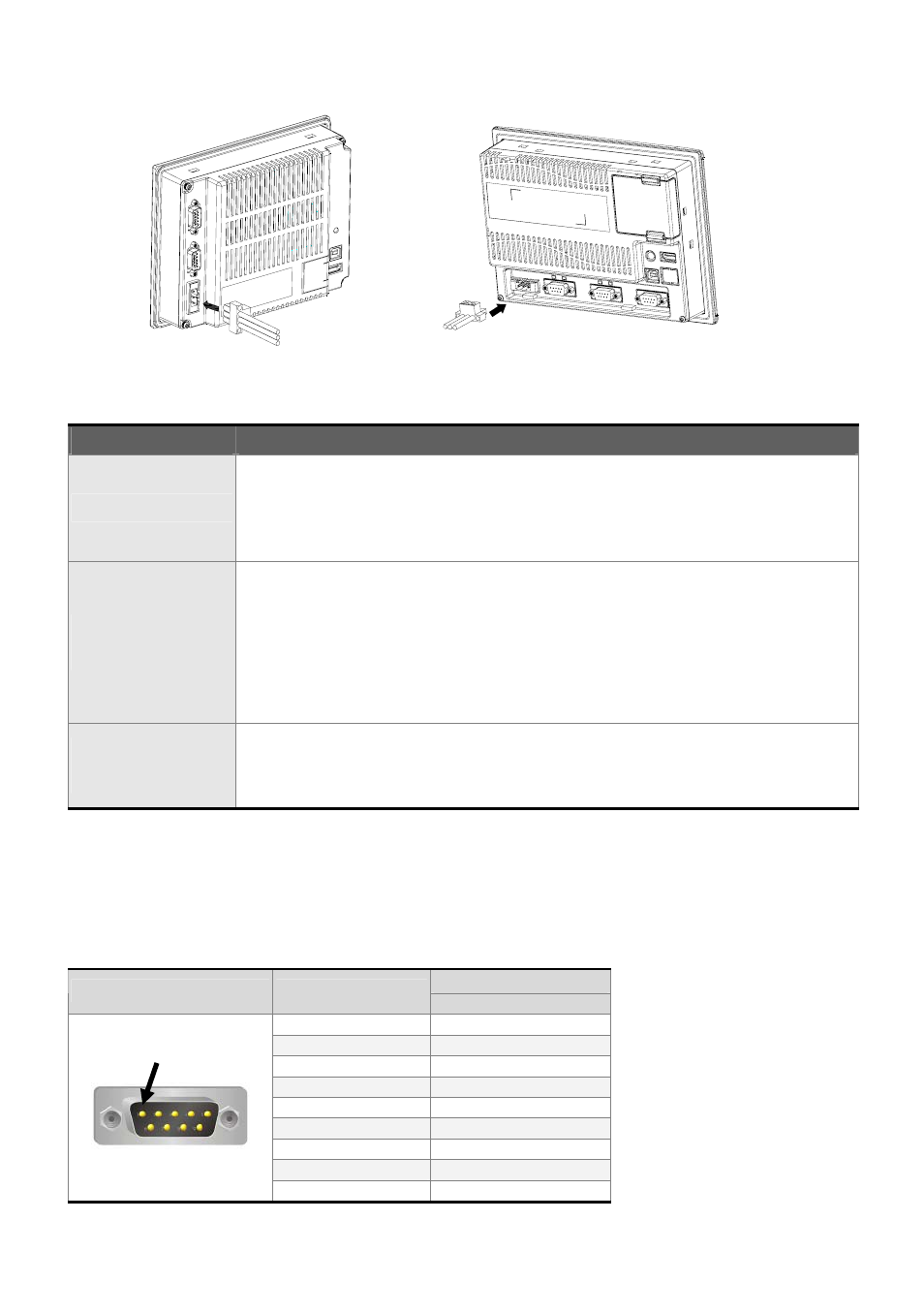

请确实依指示方向将快速接头装入
ૄώᑭീ!
检测项目 检测内容
一般检测
„ 定期检查人机接口与设备连接处的螺丝是否有松动。
„ 排气孔应避免油、水或金属粉等异物侵入，且应防止电钻的切削粉落入人机
界面内。
„ 人机界面若设置于有害气体或多粉尘的场所，应防止有害气体与粉尘的侵入。
操作前检测
（未供应控制电源）
„ 配线端子的接续部请实施绝缘处理。
„ 通讯配线应正确，否则可能发生异常动作。
„ 检查螺丝或金属片等导电性物体、可燃性物体是否存在人机接口内。
„ 人机接口附近使用的电子仪器受到电磁干扰时，请使用仪器调校以降低电磁
干扰。
„ 请确定人机接口的供应电源电压准位是否正确。
运转前检测
（已供应控制电源）
„ 电源指示灯是否显示。
„ 与各设备之间通讯动作是否正常。
„ 人机接口若有异常现象，请咨询经销商或者本公司客服中心。
఼ੈཙҜؠཌྷ!
DOP-B07 系列
COM1 定义（支持流量控制）
说明
COM Port 示意图 脚位
RS-232
1
2
RXD
3 TXD
4
5 GND
6
7 RTS
8
CTS
9
注：空白＝不需连接
PIN1
DOP-B07S200
DOP-B07S201
DOP-B07S211
DOP-B07E205
DOP-B07E215 DOP-B05S100
