繁中 -6
DOP-B05 系列

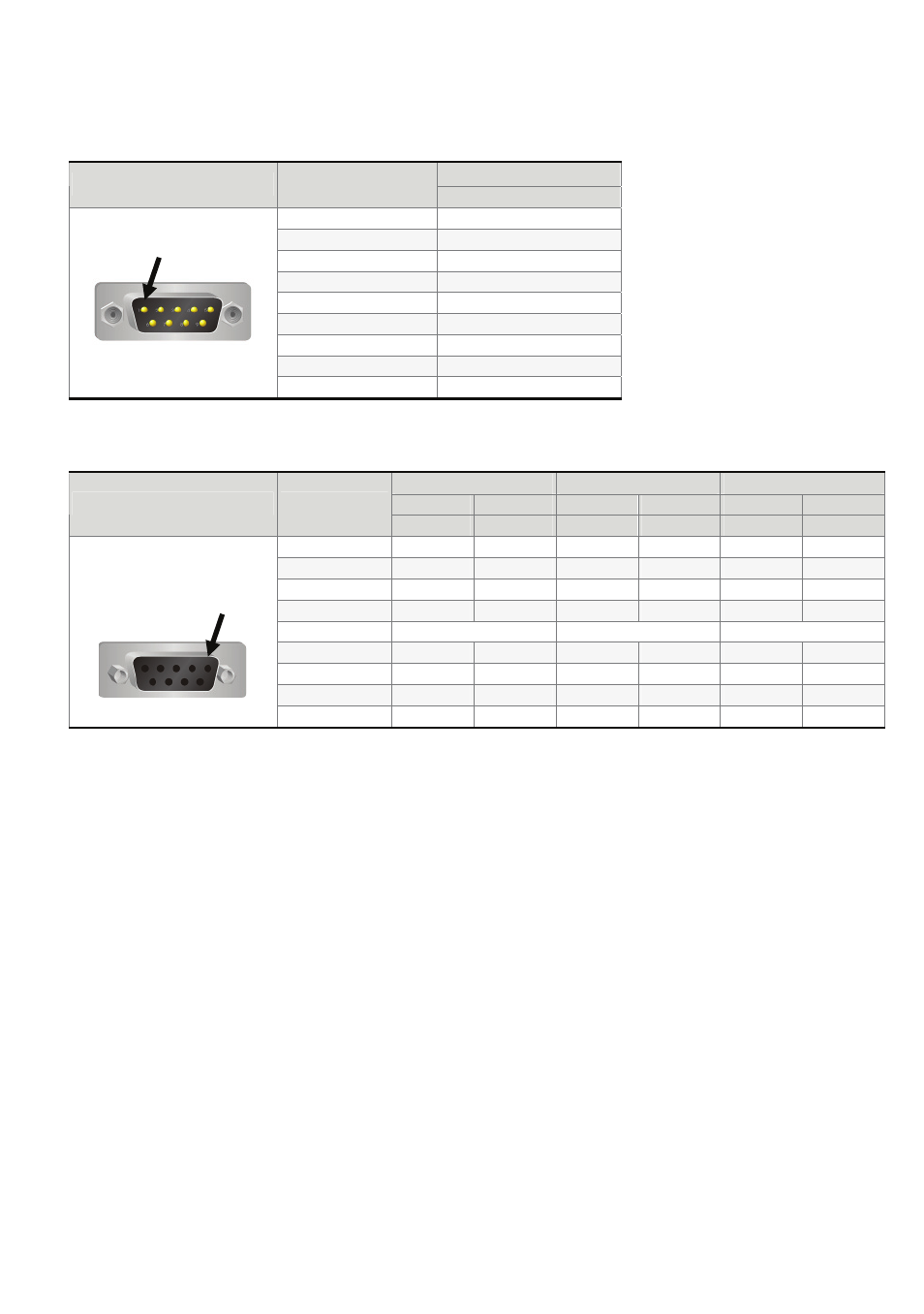

COM1 定義（支援流量控制）
說明
COM Port 示意圖 腳位
RS-232
1
2
RXD
3 TXD
4
5 GND
6
7 RTS
8
CTS
9
註：空白＝不需連接
COM2、COM3 定義
MODE1 MODE2 MODE3
COM2 COM3 COM2 COM3 COM2 COM3 COM Port 示意圖 腳位
RS-232 RS-485 RS-485 RS-485 RS-232 RS-422
1 D+ TXD+
2 RXD RXD
3 TXD TXD
4 D+ D+ RXD+
5 GND GND GND
6
D- TXD-
7
8
9 D- D- RXD-
註：空白＝不需連接
PIN1
PIN1
