繁中 -5

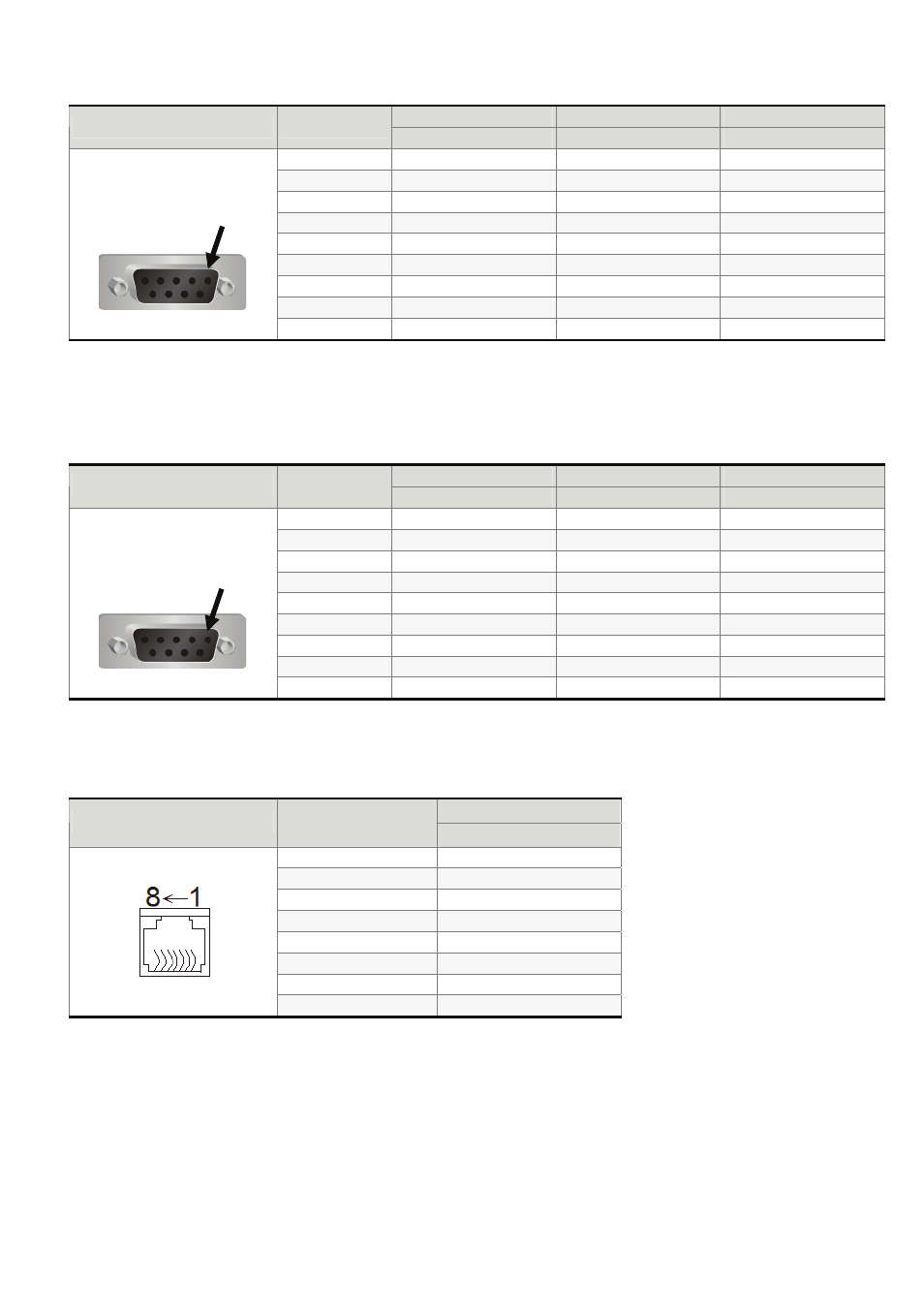

COM2 定義（支援流量控制）
MODE1 MODE2 MODE3
COM Port 示意圖 腳位
RS-232 RS-422 RS-485
1 TXD+ D+
2
RXD
3 TXD
4 RXD+
5 GND GND GND
6
TXD- D-
7 RTS
8 CTS
9 RXD-
註 1：空白＝不需連接
註 2：當 COM2 使用 RS-232 流量控制(RTS、CTS 腳位)時，COM3 則無法使用。
註 3：當 COM2 使用 RS-422 流量控制時，其流量控制腳位請參考 COM3 MODE2 括號內的腳位定義。
COM3 定義
MODE1 MODE2 MODE3
COM Port 示意圖 腳位
RS-232 RS-422 RS-485
1 TXD+(RTS+) D+
2 RXD
3 TXD
4 RXD+(CTS+)
5 GND GND GND
6
TXD-(RTS-) D-
7
8
9 RXD-(CTS-)
註 1：空白＝不需連接
註 2：當 COM2 使用 RS-422 流量控制時，其流量控制腳位請參考 MODE2 括號內的腳位定義。
網路埠定義
說明
網路埠示意圖 腳位
網路埠
1 TX+
2
TX-
3 RX+
4
5
6
RX-
7
8
註：空白＝不需連接
PIN1
PIN1
