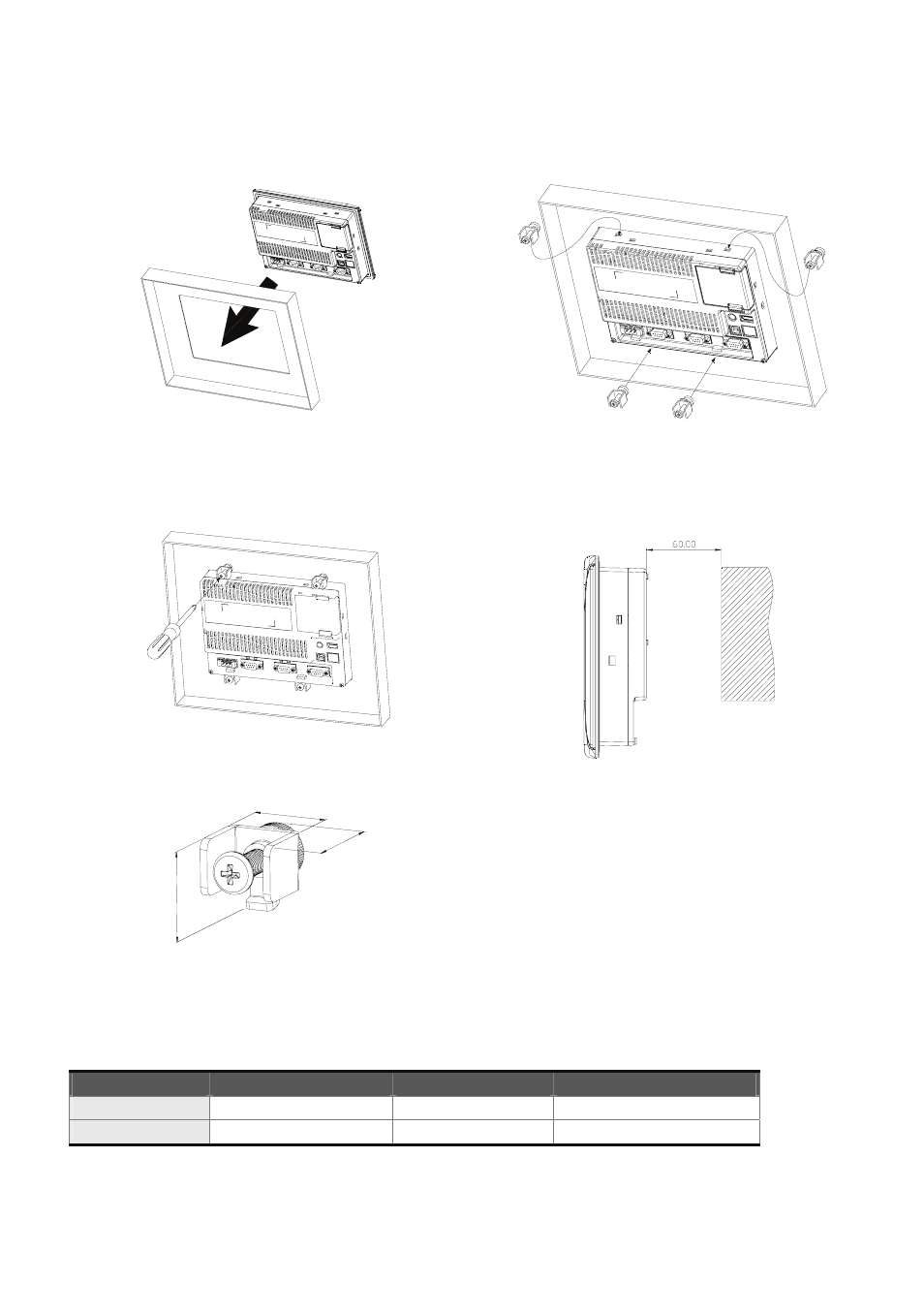

安裝示意圖：
步驟一：
請確實將防水墊圈裝入，然後再安裝人機介面 步驟二：
請確實將固定片螺絲組裝入內，然後下方鉤住前蓋
螺絲頭頂住控制箱內側
步驟三：
請以
0.7N-M 扭力鎖緊，切記不可超過此扭力，
否則將造成塑膠外殼的損壞。
扭力 : 6.17lb-inch（0.7N-M）
步驟四：
安裝時，人機後方請預留
60mm 散熱空間。
固定螺絲尺寸
16
16.
3
20.
4
配線
建議配線材料如下：
種類 電源配線（ AWG） 剝線長度 扭力
單芯線 28 ~ 12 7 ~ 8 mm 5 kg-cm（4.3 lb-in）
多芯線 30 ~ 12 7 ~ 8 mm 5 kg-cm（4.3 lb-in）
